| How to Order | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D- double acting S- single acting, spring retract - 012 thru 050 bore only T- single acting, spring extend - 012 thru 050 bore only | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N- without magnetic piston D- with magnetic piston | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G- Global Series™ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Series Port Body - Model Mounting Bore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B- bumpers, both ends M- male rod, rod end N- male rod, cap end P- male rod, both ends E- boss, rod end F- boss, cap end *RS- adjustable stroke, retract 'Available only for S & K models V- high temperature seals XC10- back-to-back XC11- tandem (mtg at rod end) XC12- tandem (mtg at cap end) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S- single rod W-double rod T- double rod hole thru K- non-rotating single rod L- non-rotating double rod M- non-rotating double rod hole thru A- adjustable stroke extend AK- adjustable stroke extend nonrotating rod J|(Note1) | B- thru hole L- foot mount E- flange rod end F- flange cap end G- ISO flange rod end H- ISO flange cap end C- rear clevis A- tapped both ends (Note 2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 005 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 012 016 020 025 032 040 050 063 080 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N- NPT ports, inch rod thread G- BSP Parallel ports, metric rod thread P- BSPT taper ports, metric rod thread | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 005 150 010 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Note 3 ► Note 3: Stroke tolerances —1 12 thru 100 bores: +1.0 mm/-0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| [ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Note 1: See page 28 for specific 'AK' information and ordering examples | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -► Note 2: On bores 12 - 100mm, tapped holes will be inch threads for port code 'N'and metric threads for port codes 'G'& V. Tapped holes will be metric when ordering any foot, flange, or clevis mounting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

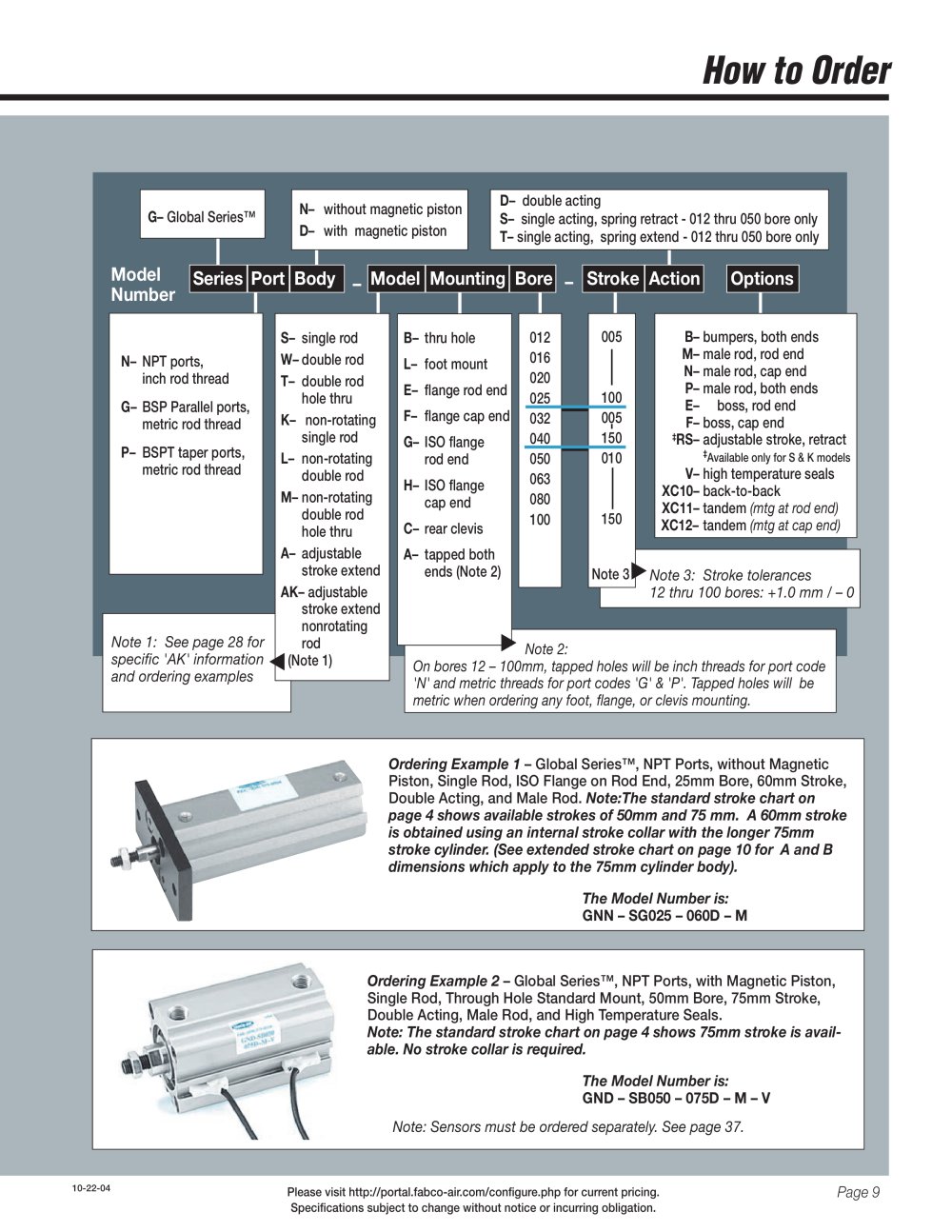

| Ordering Example 1 - Global Series™, NPT Ports, without Magnetic Piston, Single Rod, ISO Flange on Rod End, 25mm Bore, 60mm Stroke, Double Acting, and Male Rod. Note:The standard stroke chart on page 4 shows available strokes of 50mm and 75 mm. A 60mm stroke is obtained using an internal stroke collar with the longer 75mm stroke cylinder. (See extended stroke chart on page 10 for A and B dimensions which apply to the 75mm cylinder body). The Model Number is: GNN-SG025-060D-M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ordering Example 2- Global Series™, NPT Ports, with Magnetic Piston, Single Rod, Through Hole Standard Mount, 50mm Bore, 75mm Stroke, Double Acting, Male Rod, and High Temperature Seals. Note: The standard stroke chart on page 4 shows 75mm stroke is available. No stroke collar is required. The Model Number is: GND-SB050-075D-M-V Note: Sensors must be ordered separately. See page 37. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10-22-04 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications subject to change without notice or incurring obligation. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
