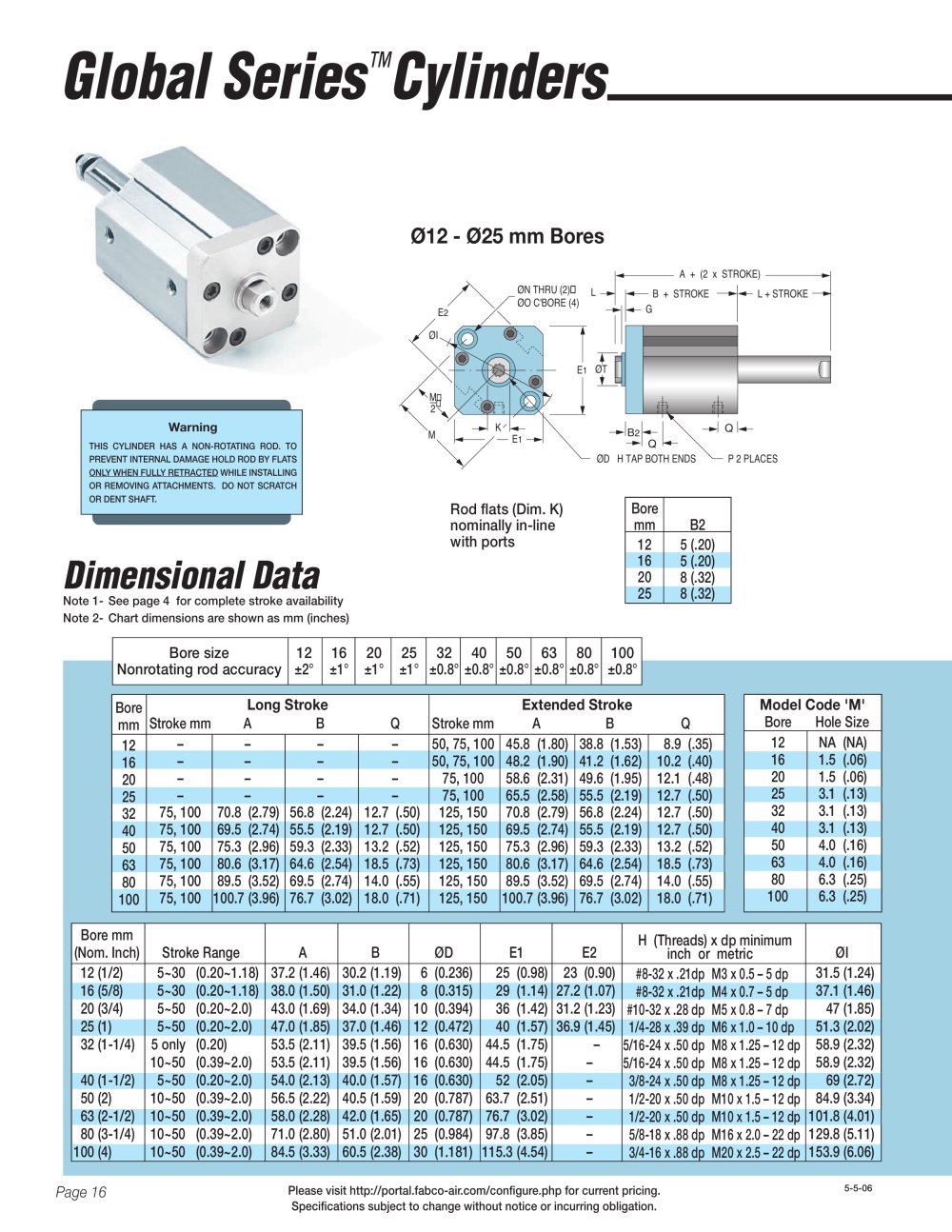

| | | Global Series™Cylinders | | |
| | | |
| | | 012-025 mm Bores | | |
| | | |
| | | Warning | | |
| | | |
| | | THIS CYLINDER HAS A NON-ROTATING ROD. TO PREVENT INTERNAL DAMAGE HOLD ROD BY FLATS ONLYWHEN FULLY RETRACTED WHILEINSTALLING OR REMOVING ATTACHMENTS. DO NOT SCRATCH OR DENT SHAFT. | | |
| | | 0D H TAP BOTH ENDS ^ P 2 PLACES | | |
| | | |
| | | | | | | | | | | Rod flats (Dim. K) | Bore | | | | | nominally in-line | mm | B2 | | | | with ports | 12 | 5 (.20) | | | | | 16 | 5 (.20) | | | | | 20 | 8 (.32) | | | | | 25 | 8 (.32) | | | | | | | | | | |
| | | |
| | | Dimensional Data Note 1- See page 4 for complete stroke availability Note 2- Chart dimensions are shown as mm (inches) | | |
| | | |
| | | |
| | | 63 ±0.8' | | 80 ±0.8' | | 100 ±0.8° | | |
| | | 16 ±1° | | 20 ±1° | | 25 ±1° | | 32 ±0.8' | | 40 ±0.8' | | 50 ±0.8' | | |
| | | Bore size Nonrotating rod accuracy | | 12 ±2° | | |
| | | | |
| | | |
| | | |
| | | | | | | | | | Model Code 'NT | | | | Bore | Hole Size | | | | 12 | NA (NA) | | | | 16 | 1.5 (.06) | | | | 20 | 1.5 (.06) | | | | 25 | 3.1 (.13) | | | | 32 | 3.1 (.13) | | | | 40 | 3.1 (.13) | | | | 50 | 4.0 (.16) | | | | 63 | 4.0 (.16) | | | | 80 | 6.3 (.25) | | | | 100 | 6.3 (.25) | | | | | | | | | |
| | | | | | | | | | | | | | | | | | Bore | | | Long Stroke | | | Extended Stroke | | | | | mm | Stroke mm | A | B | Q | Stroke mm | A | B | Q | | | | 12 | _ | _ | - | - | 50, 75,100 | 45.8 (1.80) | 38.8 (1.53) | 8.9 (.35) | | | | 16 | - | - | - | - | 50, 75,100 | 48.2 (1.90) | 41.2 (1.62) | 10.2 (.40) | | | | 20 | - | - | - | - | 75,100 | 58.6 (2.31) | 49.6 (1.95) | 12.1 (.48) | | | | 25 | | | - | - | | 75,100 | 65.5 (2.58) | 55.5 (2.19) | 12.7 (.50) | | | | 32 | 75, | 100 | 70.8 (2.79) | 56.8 (2.24) | 12.7 (.50) | 125,150 | 70.8 (2.79) | 56.8 (2.24) | 12.7 (.50) | | | | 40 | 75, | 100 | 69.5 (2.74) | 55.5 (2.19) | 12.7 (.50) | 125,150 | 69.5 (2.74) | 55.5 (2.19) | 12.7 (.50) | | | | 50 | 75, | 100 | 75.3 (2.96) | 59.3 (2.33) | 13.2 (.52) | 125,150 | 75.3 (2.96) | 59.3 (2.33) | 13.2 (.52) | | | | 63 | 75, | 100 | 80.6 (3.17) | 64.6 (2.54) | 18.5 (.73) | 125,150 | 80.6 (3.17) | 64.6 (2.54) | 18.5 (.73) | | | | 80 | 75, | 100 | 89.5 (3.52) | 69.5 (2.74) | 14.0 (.55) | 125,150 | 89.5 (3.52) | 69.5 (2.74) | 14.0 (.55) | | | | 100 | 75, | 100 | 100.7 (3.96) | 76.7 (3.02) | 18.0 (.71) | 125,150 | 100.7 (3.96) | 76.7 (3.02) | 18.0 (.71) | | | | | | | | | | | | | | | | | |
| | | |
| | | |
| | | | | | | | | | | | | | | | | | | Bore mm | | | | | | | | H (Threads) x dp minimum | | | | | (Norn. Inch) | Stroke Range | A | B | 0D | E1 | E2 | inch or metric | | 0I | | | | 12(1/2) | 5-30 | (0.20-1.18) | 37.2 (1.46) | 30.2(1.19) | 6 (0.236) | 25 (0.98) | 23 (0.90) | #8-32x.21 dp M3x0.5- | 5 dp | 31.5(1.24) | | | | 16(5/8) | 5-30 | (0.20-1.18) | 38.0 (1.50) | 31.0(1.22) | 8 (0.315) | 29 (1.14) | 27.2 (1.07) | #8-32 x.21 dp M4x0.7- | 5 dp | 37.1 (1.46) | | | | 20 (3/4) | 5-50 | (0.20-2.0) | 43.0 (1.69) | 34.0 (1.34) | 10 (0.394) | 36 (1.42) | 31.2(1.23) | #10-32x.28dp M5x0.8- | 7 dp | 47 (1.85) | | | | 25(1) | 5-50 | (0.20-2.0) | 47.0 (1.85) | 37.0 (1.46) | 12 (0.472) | 40 (1.57) | 36.9 (1.45) | 1/4-28x.39dp M6x 1.0- | 10 dp | 51.3 (2.02) | | | | 32(1-1/4) | 5 only | (0.20) | 53.5(2.11) | 39.5 (1.56) | 16 (0.630) | 44.5 (1.75) | - | 5/16-24x.50dp M8x1.25 | -12 dp | 58.9 (2.32) | | | | | 10-50 | (0.39-2.0) | 53.5(2.11) | 39.5 (1.56) | 16 (0.630) | 44.5 (1.75) | - | 5/16-24x.50dp M8x1.25 | -12 dp | 58.9 (2.32) | | | | 40(1-1/2) | 5-50 | (0.20-2.0) | 54.0 (2.13) | 40.0 (1.57) | 16 (0.630) | 52 (2.05) | | 3/8-24x.50dp M8x1.25 | -12 dp | 69 (2.72) | | | | 50(2) | 10-50 | (0.39-2.0) | 56.5 (2.22) | 40.5 (1.59) | 20 (0.787) | 63.7 (2.51) | - | 1/2-20 x.50 dp M10x1.5 | -12 dp | 84.9 (3.34) | | | | 63(2-1/2) | 10-50 | (0.39-2.0) | 58.0 (2.28) | 42.0 (1.65) | 20 (0.787) | 76.7 (3.02) | | 1/2-20x.50dp M10x1.5 | -12 dp | 101.8(4.01) | | | | 80 (3-1/4) | 10-50 | (0.39-2.0) | 71.0 (2.80) | 51.0 (2.01) | 25 (0.984) | 97.8 (3.85) | - | 5/8-18x.88dp M16x2.0 | -22 dp | 129.8 (5.11) | | | | 100 (4) | 10-50 | (0.39-2.0) | 84.5 (3.33) | 60.5 (2.38) | 30 (1.181) | 115.3(4.54) | - | 3/4-16x.88dp M20x2.5 | -22 dp | 153.9 (6.06) | | | | | | | | | | | | | | | | | | |
| | | |
| | | Specifications subject to change without notice or incurring obligation. | | |
| | | 16 | | |
| | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
