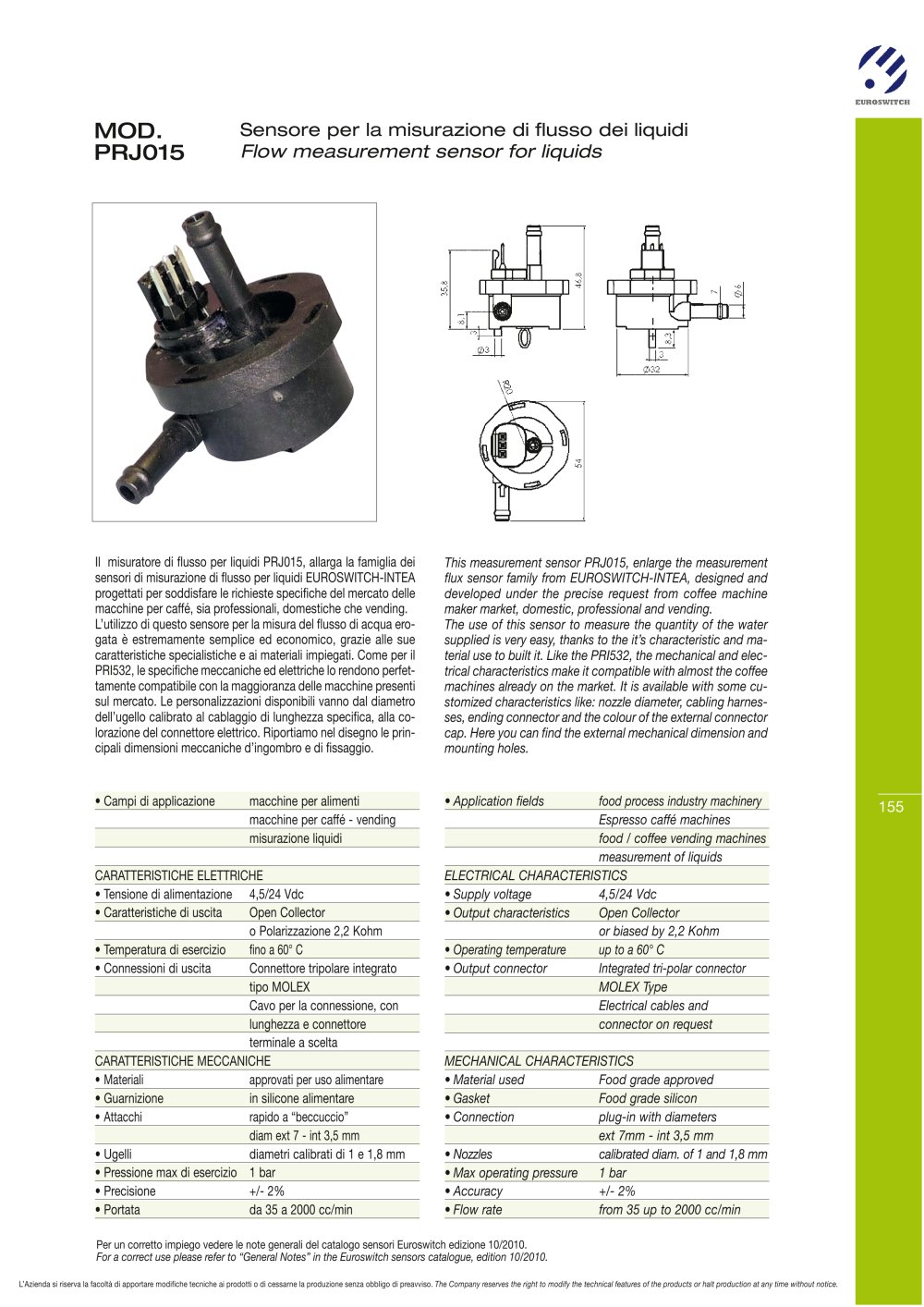

155 Per un corretto impiego vedere le note generali del catalogo sensori Euroswitch edizione 10/2010. For a correct use please refer to “General Notes” in the Euroswitch sensors catalogue, edition 10/2010. L’Azienda si riserva la facoltà di apportare modifiche tecniche ai prodotti o di cessarne la produzione senza obbligo di preavviso. The Company reserves the right to modify the technical features of the products or halt production at any time without notice. MOD. PRJ015 Sensore per la misurazione di flusso dei liquidi Flow measurement sensor for liquids ................................................ .......................................... macchine per caffé - vending misurazione liquidi CARATTERISTICHE ELETTRICHE ........................................................ .................... ........................................................ .............................. .. .. .................................................. ...................................................... ........................ ................................................ ............................................................ tipo MOLEX Cavo per la connessione, con lunghezza e connettore terminale a scelta CARATTERISTICHE MECCANICHE .......................... .......................................................... .............................. .............................................. ........................ .......................................... .. .. ................................................ .................. ................................................................ .......................................................... .......... .......................... .............. .................... ...................................... .......................................... food process industry machinery Espresso caffé machines food / coffee vending machines measurement of liquids ELECTRICAL CHARACTERISTICS .................................. .................... .................................................. ............................ or biased by 2,2 Kohm ................................................ .......................... ...................................... Integrated tri-polar connector .. .. .................... Electrical cables and connector on request MECHANICAL CHARACTERISTICS ................................ ...................................... .................. .................................... .......................... ............................................ ext 7mm - int 3,5 mm .................... ................................................................ .................................................. .......... ...................... .............. ........................ .................................................. .......................................................................................................................................... ............................................................................................................................ progettati per soddisfare le richieste specifiche del mercato delle macchine per caffé, sia professionali, domestiche che vending. L’utilizzo di questo sensore per la misura del flusso di acqua erogata è estremamente semplice ed economico, grazie alle sue caratteristiche specialistiche e ai materiali impiegati. Come per il PRI532, le specifiche meccaniche ed elettriche lo rendono perfettamente compatibile con la maggioranza delle macchine presenti sul mercato. Le personalizzazioni disponibili vanno dal diametro dell’ugello calibrato al cablaggio di lunghezza specifica, alla colorazione del connettore elettrico. Riportiamo nel disegno le principali dimensioni meccaniche d’ingombro e di fissaggio. ................................................................................................................ .............................................................................................................. developed under the precise request from coffee machine maker market, domestic, professional and vending. The use of this sensor to measure the quantity of the water supplied is very easy, thanks to the it’s characteristic and material use to built it. Like the PRI532, the mechanical and electrical characteristics make it compatible with almost the coffee machines already on the market. It is available with some customized characteristics like: nozzle diameter, cabling harnesses, ending connector and the colour of the external connector cap. Here you can find the external mechanical dimension and mounting holes.
