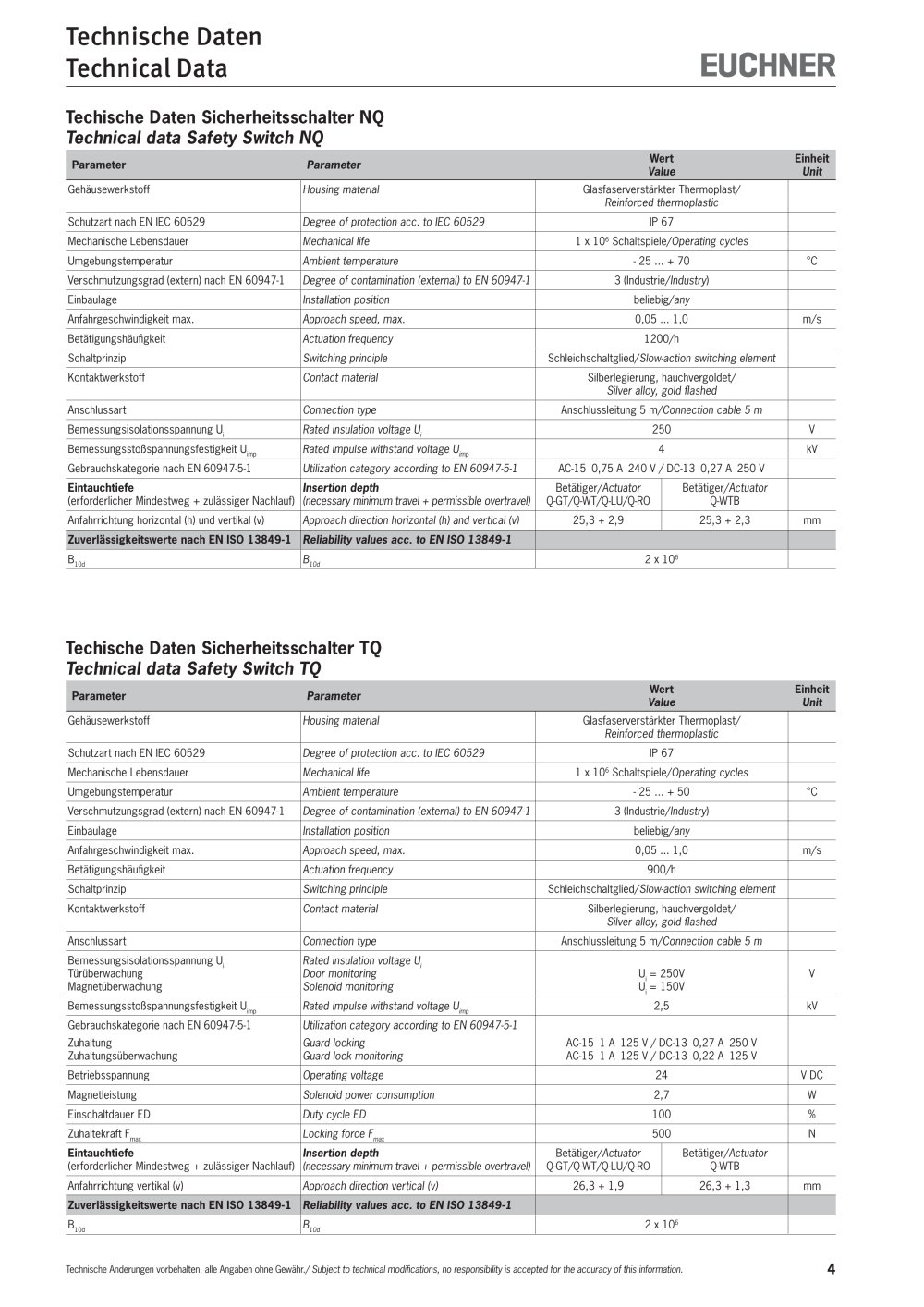

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:4.00pt "Arial", sans-serif; } .font1 { font:5.00pt "Arial", sans-serif; } .font2 { font:6.00pt "Arial", sans-serif; } .font3 { font:9.00pt "Arial", sans-serif; } .font4 { font:10.00pt "Arial", sans-serif; } .font5 { font:14.00pt "Arial", sans-serif; } .font6 { font:15.00pt "Arial", sans-serif; } .font7 { font:18.00pt "Arial", sans-serif; } Zubehôr Aeeessories EUCHNER Teohisohe Daten Sieherheitsschalter NQ Technical data Safety Switch NQ Parameter Parameter Wert Einheit Value Unit Gehausewerkstoff Housing material Glasfaserverstarkter Thermoplast/ Reinforced thermoplastic Schutzart nach EN IEC 60529 Degree of protection acc. to IEC 60529 IP 67 Mechanische Lebensdauer Mechanical life 1 x 106 Schaltspiele/Operating cycles Umgebungstemperatur Ambient temperature - 25 + 70 °C Verschmutzungsgrad (extern) nach EN 60947-1 Degree of contamination (external) to EN 60947-1 3 (Industrie/Industry) Einbaulage Installation position beliebig/any Anfahrgeschwindigkeit max. Approach speed, max. 0,05 1,0 m/s Betatigungshaufigkeit Actuation frequency 1200/h Schaltprinzip Switching principle Schleichschaltglied/Slow-action switching element Kontaktwerkstoff Contact material Silberlegierung, hauchvergoldet/ Silver alloy, gold flashed Anschlussart Connection type Anschlussleitung 5 m/Connection cable 5 m Bemessungsisolationsspannung Ui Rated insulation voltage Ut 250 V BemessungsstoBspannungsfestigkeit Uimp Rated impulse withstand voltage U 4 kV Gebrauchskategorie nach EN 60947-5-1 Utilization category according to EN 60947-5-1 AC-15 0,75 A 240 V / DC-13 0,27 A 250 V Eintauohtiefe (erforderlicher Mindestweg + zulassiger Nachlauf) Insertion depth (necessary minimum travel + permissible overtravel) Betatiger/Actuator Q-GT/Q-WT/Q-LU/Q-RO Betatiger/Actuator Q-WTB Anfahrrichtung horizontal (h) und vertikal (v) Approach direction horizontal (h) and vertical (v) 25,3 + 2,9 25,3 + 2,3 mm Teohisohe Daten Sioherheitssohalter TQ Technical data Safety Switch TQ Parameter Parameter Wert Value Einheit Unit Gehausewerkstoff Housing material Glasfaserverstarkter Thermoplast/ Reinforced thermoplastic Schutzart nach EN IEC 60529 Degree of protection acc. to IEC 60529 IP 65 Mechanische Lebensdauer Mechanical life 1 x 106 Schaltspiele/Operating cycles Umgebungstemperatur Ambient temperature - 25 + 50 °C Verschmutzungsgrad (extern) nach EN 60947-1 Degree of contamination (external) to EN 60947-1 3 (Industrie/Industry) Einbaulage Installation position beliebig/any Anfahrgeschwindigkeit max. Approach speed, max. 0,05 1,0 m/s Betatigungshaufigkeit Actuation frequency 900/h Schaltprinzip Switching principle Schleichschaltglied/Slow-action switching element Kontaktwerkstoff Contact material Silberlegierung, hauchvergoldet/ Silver alloy, gold flashed Anschlussart Connection type Anschlussleitung 5 m/Connection cable 5 m Bemessungsisolationsspannung Ui Tùrùberwachung Magnetùberwachung Rated insulation voltage Ui Door monitoring Solenoid monitoring U = U = 250V 150V V BemessungsstoBspannungsfestigkeit Uimp Rated impulse withstand voltage U 2,5 kV Gebrauchskategorie nach EN 60947-5-1 Utilization category according to EN 60947-5-1 Zuhaltung Zuhaltungsùberwachung Guard locking Guard lock monitoring AC-15 1 A 125 V / DC-13 0,27 A 250 V AC-15 1 A 125 V / DC-13 0,22 A 125 V Betriebsspannung Operating voltage 24 V DC Magnetleistung Solenoid power consumption 2,7 W Einschaltdauer ED Duty cycle ED 100 % Zuhaltekraft Fmax Locking force Fmax 500 N Eintauohtiefe (erforderlicher Mindestweg + zulassiger Nachlauf) Insertion depth (necessary minimum travel + permissible overtravel) Betatiger/Actuator Q-GT/Q-WT/Q-LU/Q-RO Betatiger/Actuator Q-WTB Anfahrrichtung vertikal (v) Approach direction vertical (v) 26,3 + 1,9 26,3 + 1,3 mm Technische Àndenungen vorbehalten, alle Angaben ohne Gewahr./ Subject to technical modifications, no responsibility is accepted for the accuracy of this information. 4
