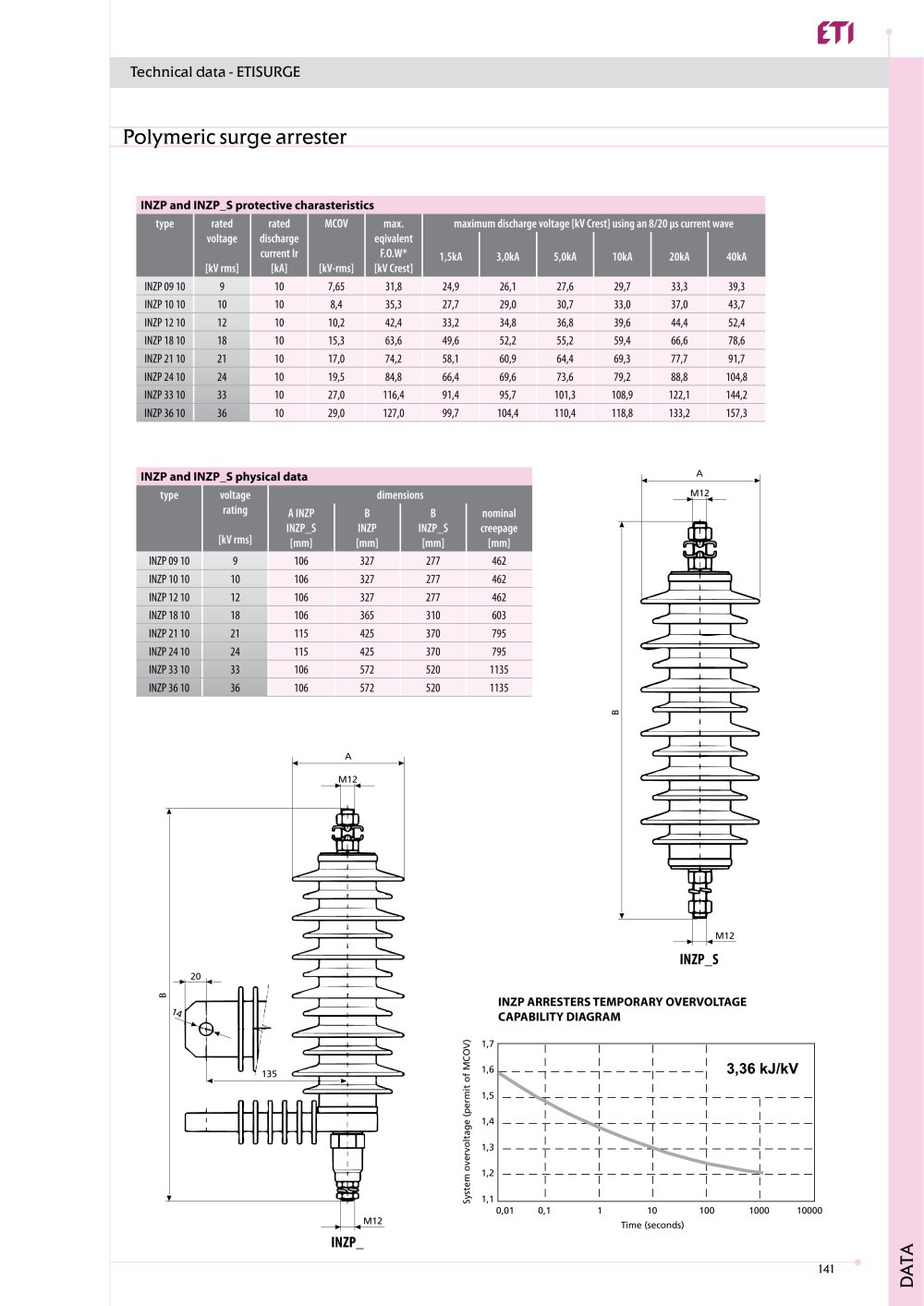

Technical data - ETISURGE
INZP and INZP_S protective charasteristics
type rated
voltage
[kV rms]
rated
discharge
current Ir
[kA]
MCOV
[kV-rms]
max.
eqivalent
F.O.W*
[kV Crest]
maximum discharge voltage [kV Crest] using an 8/20 ěs current wave
1,5kA 3,0kA 5,0kA 10kA 20kA 40kA
INZP 09 10 9 10 7,65 31,8 24,9 26,1 27,6 29,7 33,3 39,3
INZP 10 10 10 10 8,4 35,3 27,7 29,0 30,7 33,0 37,0 43,7
INZP 12 10 12 10 10,2 42,4 33,2 34,8 36,8 39,6 44,4 52,4
INZP 18 10 18 10 15,3 63,6 49,6 52,2 55,2 59,4 66,6 78,6
INZP 21 10 21 10 17,0 74,2 58,1 60,9 64,4 69,3 77,7 91,7
INZP 24 10 24 10 19,5 84,8 66,4 69,6 73,6 79,2 88,8 104,8
INZP 33 10 33 10 27,0 116,4 91,4 95,7 101,3 108,9 122,1 144,2
INZP 36 10 36 10 29,0 127,0 99,7 104,4 110,4 118,8 133,2 157,3
INZP and INZP_S physical data
type voltage
rating
[kV rms]
dimensions
A INZP
INZP_S
[mm]
B
INZP
[mm]
B
INZP_S
[mm]
nominal
creepage
[mm]
INZP 09 10 9 106 327 277 462
INZP 10 10 10 106 327 277 462
INZP 12 10 12 106 327 277 462
INZP 18 10 18 106 365 310 603
INZP 21 10 21 115 425 370 795
INZP 24 10 24 115 425 370 795
INZP 33 10 33 106 572 520 1135
INZP 36 10 36 106 572 520 1135
Polymeric
surge arrester
0,01 0,1 1 10 100 1000 10000
Time (seconds)
1,7
1,6
1,5
1,4
1,3
1,2
1,1
System overvoltage (permit of MCOV)
INZP ARRESTERS TEMPORARY OVERVOLTAGE
CAPABILITY DIAGRAM
M12
M12
A
B
20
135
14
A
M12
M12
B
INZP_S
INZP_
