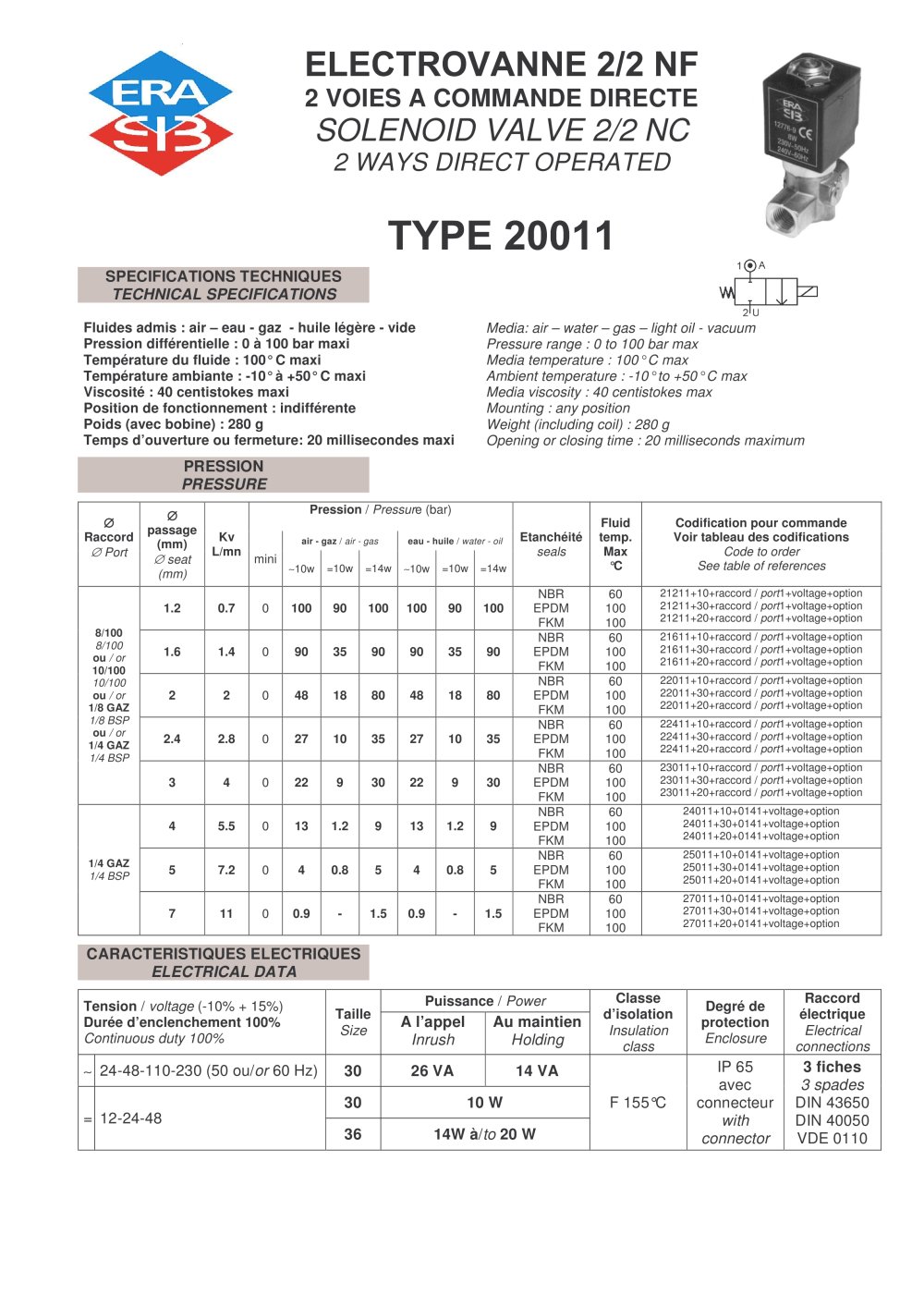

ELECTROVANNE 2/2 NF

2 VOIES A COMMANDE DIRECTE

SOLENOID VALVE2/2 NC

2 WAYS DIRECT OPERATED

TYPE 20011

SPECIFICATIONS TECHNIQUES TECHNICAL SPECIFICATIONS

Fluides admis : air - eau - gaz - huile légère - vide Pression différentielle : 0 à 100 bar maxi Température du fluide : 100° C maxi Température ambiante : -10° à +50° C maxi Viscosité : 40 centistokes maxi Position de fonctionnement : indifférente Poids (avec bobine) : 280 g

Temps d'ouverture ou fermeture: 20 millisecondes maxi

PRESSION PRESSURE

Media: air - water - gas - light oil - vacuum

Pressure range : 0 to 100 bar max

Media temperature : 100° C max

Ambient temperature : -10° to +50°C max

Media viscosity : 40 centistokes max

Mounting : any position

Weight (including coil) : 280 g

Opening or closing time : 20 milliseconds maximum


0 Raccord 0 Port	0 passage (mm) 0 seat (mm)	Kv L/mn	mini	Pi air - -10w	ession gaz / air =10w	/ Pres gas =14w	sore (b eau - 1 -10w	ar) uile / wa =10w	ter - oil =14w	Etanchéité seals	Fluid temp. Max °C	Codification pour commande Voir tableau des codifications Code to order See table of references
8/100 8/100 ou / or 10/100 10/100 ou / or 1/8 GAZ 1/8 BSP ou / or 1/4 GAZ 1/4 BSP	1.2	0.7	0	100	90	100	100	90	100	NBR EPDM FKM	60 100 100	21211+10+raccord / porfl+voltage+option 21211+30+raccord / port1+voltage+option 21211+20+raccord / port1+voltage+option
	1.6	1.4	0	90	35	90	90	35	90	NBR EPDM FKM	60 100 100	21611+10+raccord / port1+voltage+option 21611+30+raccord / port1+voltage+option 21611+20+raccord / port1+voltage+option
	CM	2	0	48	18	80	48	18	80	NBR EPDM FKM	60 100 100	22011+10+raccord / port1+voltage+option 22011+30+raccord / port1+voltage+option 22011+20+raccord / port1+voltage+option
	2.4	2.8	0	27	10	35	27	10	35	NBR EPDM FKM	60 100 100	22411+10+raccord / port1+voltage+option 22411+30+raccord / port1+voltage+option 22411+20+raccord / port1+voltage+option
	3	4	0	22	9	30	22	9	30	NBR EPDM FKM	60 100 100	23011+10+raccord / port1+voltage+option 23011+30+raccord / port1+voltage+option 23011+20+raccord / port1+voltage+option
1/4 GAZ 1/4 BSP	4	5.5	0	13	1.2	9	13	1.2	9	NBR EPDM FKM	60 100 100	24011+10+0141+voltage+option 24011+30+0141+voltage+option 24011+20+0141+voltage+option
	5	7.2	0	4	0.8	5	4	0.8	5	NBR EPDM FKM	60 100 100	25011+10+0141+voltage+option 25011+30+0141+voltage+option 25011+20+0141+voltage+option
	7	11	0	0.9	-	1.5	0.9	-	1.5	NBR EPDM FKM	60 100 100	27011+10+0141+voltage+option 27011+30+0141+voltage+option 27011+20+0141+voltage+option

CARACTERISTIQUES ELECTRIQUES ELECTRICAL DATA


Tension / voltage (-10% + 15%) Durée d'enclenchement 100% Continooos doty 100%		Taille Size	Puissance / Power		Classe d'isolation Insolation class	Degré de protection Enclosure	Raccord électrique Electrical connections
		Taille Size	A l'appel Inrosh	Au maintien Holding	Classe d'isolation Insolation class	Degré de protection Enclosure	Raccord électrique Electrical connections
~	24-48-110-230 (50 ou/or 60 Hz)	30	26 VA	14 VA	F155°C	IP 65 avec connecteur with connector	3 fiches 3 spades DIN 43650 DIN 40050 VDE 0110
=	12-24-48	30	10 W
=	12-24-48	36	14W à/to 20 W
