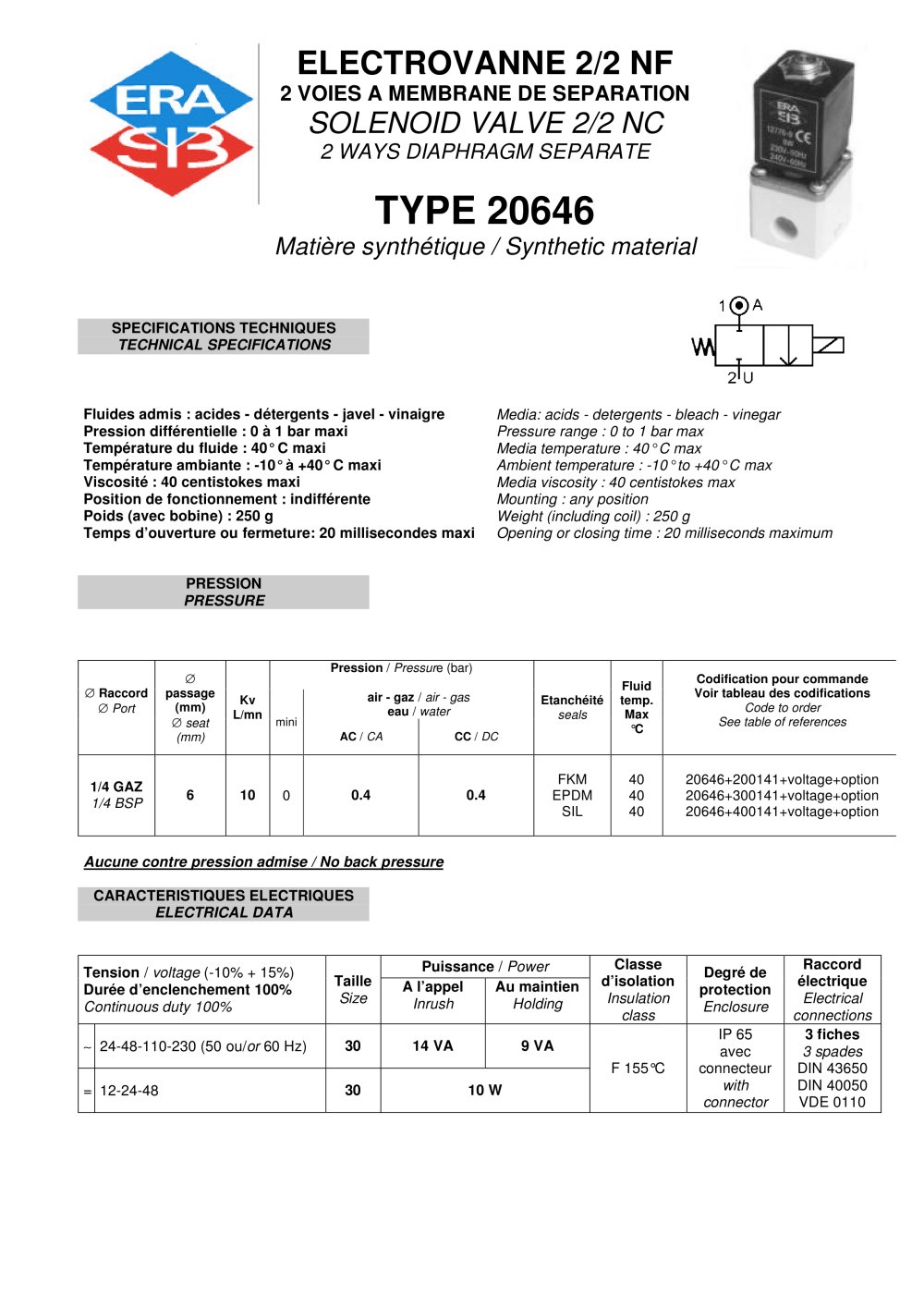

ELECTROVANNE 2/2 NF

2 VOIES A MEMBRANE DE SEPARATION

SOLENOID VALVE 2/2 NC

2 WAYS DIAPHRAGM SEPARATE

TYPE 20646

Matière synthétique / Synthetic material

SPECIFICATIONS TECHNIQUES TECHNICAL SPECIFICATIONS

Fluides admis : acides - détergents - javel - vinaigre Pression différentielle : 0 à 1 bar maxi Température du fluide : 40° C maxi Température ambiante : -10° à +40° C maxi Viscosité : 40 centistokes maxi Position de fonctionnement : indifférente Poids (avec bobine) : 250 g

Temps d'ouverture ou fermeture: 20 millisecondes maxi

Media: acids - detergents - bleach - vinegar

Pressure range : 0 to 1 bar max

Media temperature : 40° C max

Ambient temperature : -10° to +40° C max

Media viscosity : 40 centistokes max

Mounting : any position

Weight (including coil) : 250 g

Opening or closing time : 20 milliseconds maximum

PRESSION PRESSURE


ft Raccord 0 Port	0 passage (mm) 0 seat (mm)	Kv L/mn	mini	Pression / Pres air - gaz eau / AC / CA	sure (bar) / air - gas water CC / DC	Etanchéité seals	Fluid temp. Max °C	Codification pour commande Voir tableau des codifications Code to order See table of references
1/4 GAZ 1/4 BSP	6	10	0	0.4	0.4	FKM EPDM SIL	40 40 40	20646+200141+voltage+option 20646+300141+voltage+option 20646+400141+voltage+option

Aucune contre pression admise / No back pressure

CARACTERISTIQUES ELECTRIQUES ELECTRICAL DATA

Classe d'isolation

Insulation

class

Degré de protection

Enclosure

Raccord électrique

Electrical

connections

F155°C

IP 65

avec connecteur

with connector

3 fiches

3 spades DIN 43650 DIN 40050 VDE 0110

Tension / voltage (-10% + 15%) Durée d'enclenchement 100%

Continuous duty 100%

Taille

Size

Puissance / Power

Taille

Size

A l'appel

Inrush

Au maintien

Holding

24-48-110-230 (50 ou/or 60 Hz)
