6

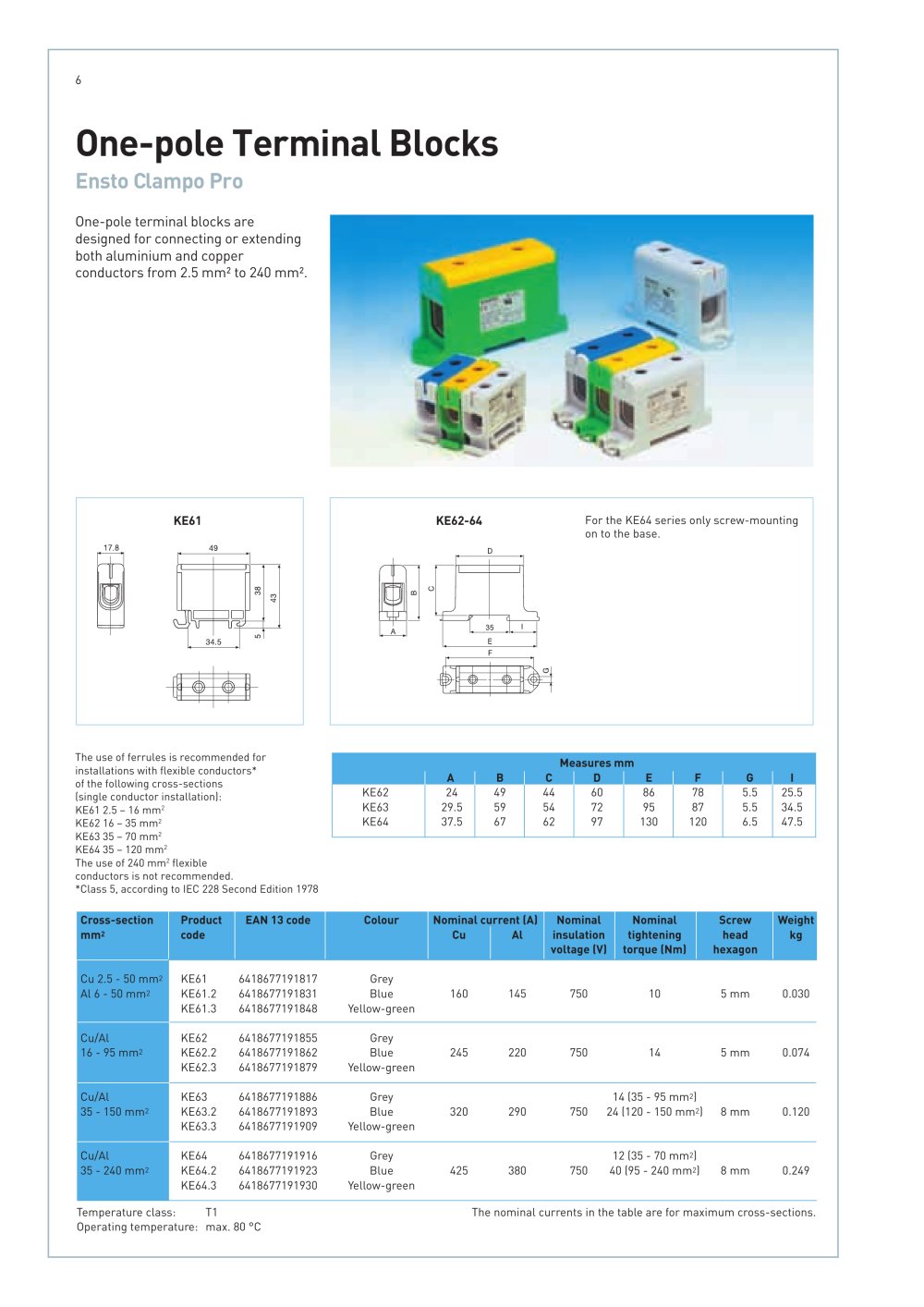

Ensto Clampo Pro
One-pole terminal blocks are designed for connecting or extending both aluminium and copper conductors from 2.5 mm2 to 240 mm2.
The use of ferrules is recommended for
installations with flexible conductors*
of the following cross-sections
(single conductor installation]:
KE61 2.5 - 16 mm2
KE62 16 - 35 mm2
KE63 35 - 70 mm2
KE64 35 - 120 mm2
The use of 240 mm2 flexible
conductors is not recommended.
*Class 5, according to IEC 228 Second Edition 1978
Measures mm
A
B
C
D
E
F
G
KE62
24
49
44
60
86
78
5.5
25.5
KE63
29.5
59
54
72
95
87
5.5
34.5
KE64
37.5
67
62
97
130
120
6.5
47.5
Cross-section mm?
Product code
EAN 13code
Colour
Nominal current (A) Cu Al
Nominal insulation voltage (V)
Nominal tightening torque (Nm)
Screw head hexagon
Weight kg
Cu 2.5 - 50 mm? A16-50 mm?
KE61
KE61.2
KE61.3
6418677191817 6418677191831 6418677191848
Grey Blue Yellow-green
160 145
750
10
5 mm
0.030
Cu/Al
16-95 mm?
KE62
KE62.2
KE62.3
6418677191855 6418677191862 6418677191879
Grey Blue Yellow-green
245 220
750
14
5 mm
0.074
Cu/Al
35 - 150 mm?
KE63
KE63.2
KE63.3
6418677191886 6418677191893 6418677191909
Grey Blue Yellow-green
320 290
14 |35 - 95 mm?] 750 24|120 - 1 50 mm?l 8 mm
0.120
Cu/Al
35 - 240 mm?
KE64
KE64.2
KE64.3
6418677191916 6418677191923 6418677191930
Grey Blue Yellow-green
425 380
12 |35 - 70 mm?] 750 40|95 - 240 mm?l 8 mm
0.249
Temperature class: T1
The nominal currents in the table are for maximum cross-sections.
Operating temperature: max. 80 °C
