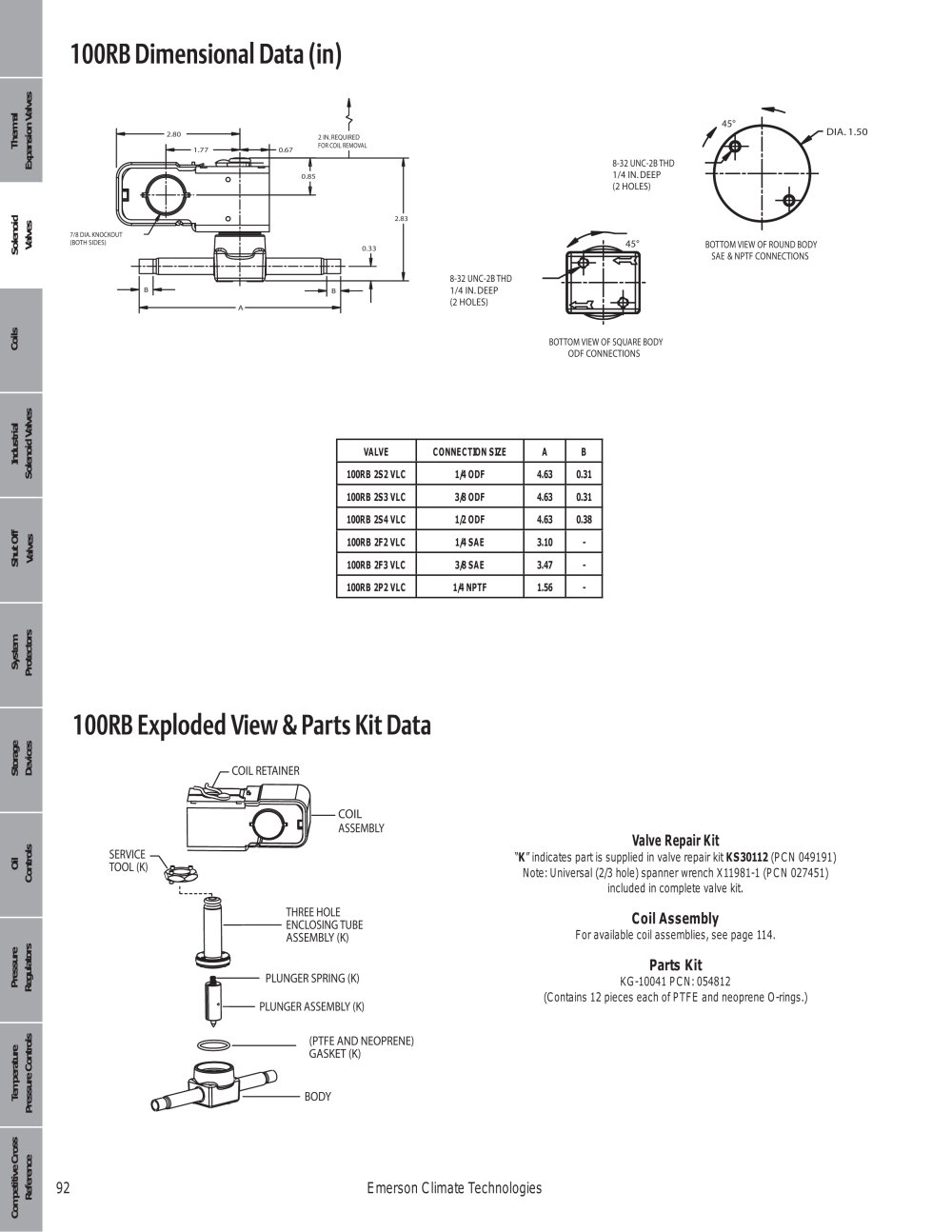

100RB Dimensional Data (in)
CO <D
_ _>
.__ JO
"K -a
l'I
o
CO
VALVE
CONNECTION SIZE
A
B
100RB 2S2 VLC
1/4 ODF
4.63
0.31
100RB 2S3 VLC
3/8 ODF
4.63
0.31
100RB 2S4 VLC
1/2 ODF
4.63
0.38
100RB 2F2 VLC
1/4 SAE
3.10
100RB 2F3 VLC
3/8 SAE
3.47
100RB 2P2 VLC
1/4 NPTF
1.56
co E o
co ___
Q_
100RB Exploded View & Parts Kit Data
<D CO
CO o
COIL RETAINER
COIL
ASSEMBLY
Valve Repair Kit
"K" indicates part is supplied in valve repair kit KS30112 (PCN 049191) Note: Universal (2/3 hole) spanner wrench X11981-1 (PCN 027451) included in complete valve kit.
Coil Assembly
For available coil assemblies, see page 114.
Parts Kit
KG-10041 PCN: 054812 (Contains 12 pieces each of PTFE and neoprene O-rings.)
SERVICE TOOL (K)
o
o o
CD
THREE HOLE ENCLOSING TUBE ASSEMBLY (K)
§1
co ___
CO _3 Q- £
_co
I § I 1
CO CO
o
£> <D *<_>
O
o
■ PLUNGER SPRING (K) PLUNGER ASSEMBLY (K)
(PTFE AND NEOPRENE) GASKET (K)
• BODY
Emerson Climate Technologies
92
