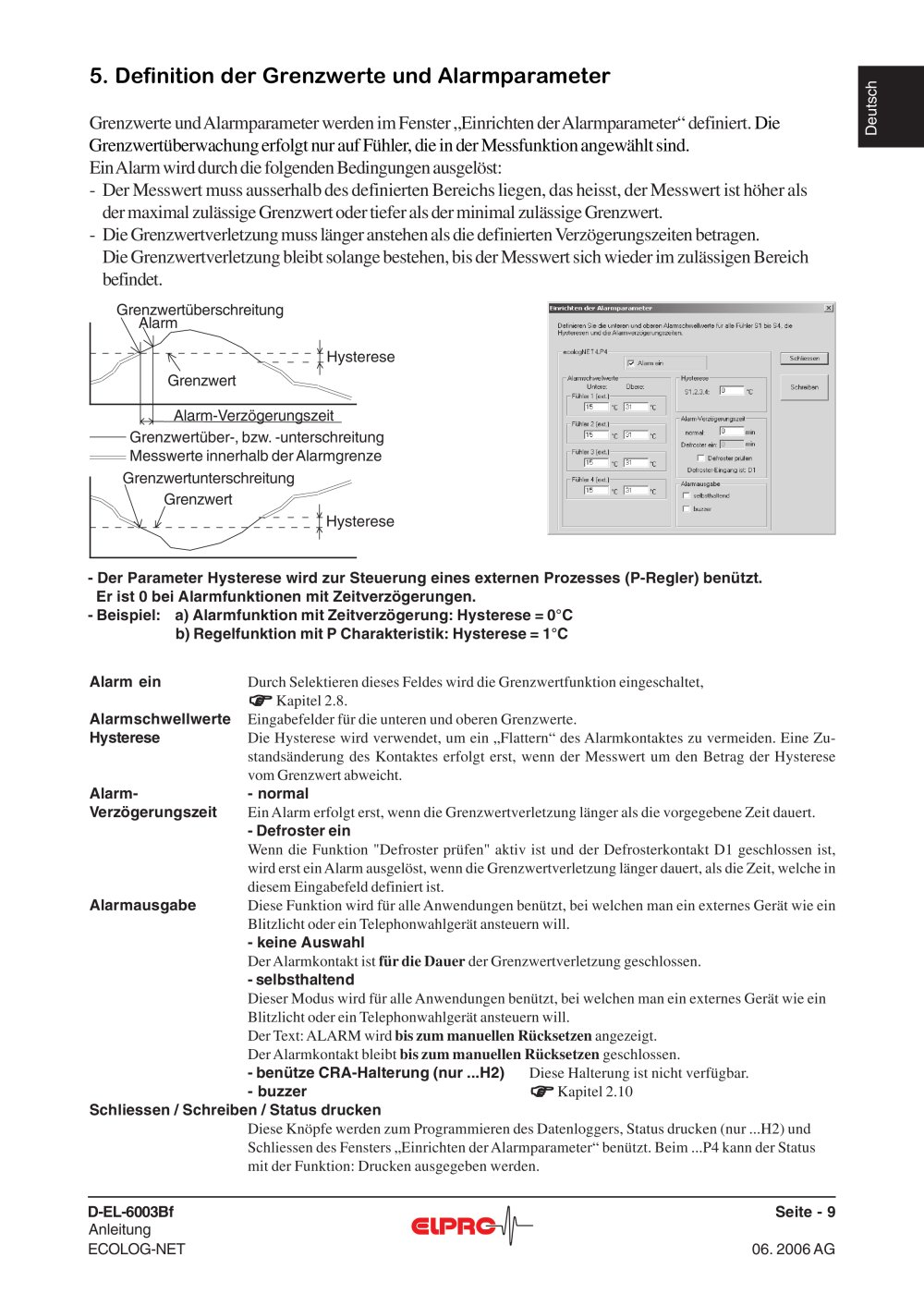

5. Definition der Grenzwerte und Alarmparameter

Grenzwerte und Alarmparameter werden im Fenster „Einrichten der Alarmparameter“ definiert. DieGrenzwertüberwachung erfolgt nur auf Fühler, die in der Messfunktion angewählt sind.

Deutsch

Ein Alarm wird durch die folgenden Bedingungen ausgelöst: -Der Messwert muss ausserhalb des definierten Bereichs liegen, das heisst, der Messwert ist höher alsder maximal zulässige Grenzwert oder tiefer als der minimal zulässige Grenzwert.-Die Grenzwertverletzung muss länger anstehen als die definierten Verzögerungszeiten betragen.Die Grenzwertverletzung bleibt solange bestehen, bis der Messwert sich wieder im zulässigen Bereich befindet.

Grenzwertüberschreitung Alarm Anleitung Hysterese GrenzwertGrenzwertüber-, bzw. -unterschreitungMesswerte innerhalb der Alarmgrenze Alarm-Verzögerungszeit GrenzwertGrenzwertunterschreitung Hysterese - Der Parameter Hysterese wird zur Steuerung eines externen Prozesses (P-Regler) benützt. Er ist 0 bei Alarmfunktionen mit Zeitverzögerungen. - Beispiel:a) Alarmfunktion mit Zeitverzögerung: Hysterese = 0°Cb) Regelfunktion mit P Charakteristik: Hysterese = 1°CAlarm ein Durch Selektieren dieses Feldes wird die Grenzwertfunktion eingeschaltet, bis zum manuellen Rücksetzen angezeigt.Der Alarmkontakt bleibt bis zum manuellen Rücksetzen geschlossen. - benütze CRA-Halterung (nur ...H2) Der Alarmkontakt ist Dieser Modus wird für alle Anwendungen benützt, bei welchen man ein externes Gerät wie ein Blitzlicht oder ein Telephonwahlgerät ansteuern will. Der Text: ALARM wird für die Dauer der Grenzwertverletzung geschlossen. Diese Halterung ist nicht verfügbar. Alarmschwellwerte Alarmausgabe - buzzer Eingabefelder für die unteren und oberen Grenzwerte. Diese Funktion wird für alle Anwendungen benützt, bei welchen man ein externes Gerät wie einBlitzlicht oder ein Telephonwahlgerät ansteuern will. - keine Auswahl - selbsthaltend Kapitel 2.8. Hysterese Die Hysterese wird verwendet, um ein „Flattern“ des Alarmkontaktes zu vermeiden. Eine Zu-standsänderung des Kontaktes erfolgt erst, wenn der Messwert um den Betrag der Hysterese vom Grenzwert abweicht. Ein Alarm erfolgt erst, wenn die Grenzwertverletzung länger als die vorgegebene Zeit dauert. Wenn die Funktion "Defroster prüfen" aktiv ist und der Defrosterkontakt D1 geschlossen ist, wird erst ein Alarm ausgelöst, wenn die Grenzwertverletzung länger dauert, als die Zeit, welche in diesem Eingabefeld definiert ist. Alarm-- normal Verzögerungszeit - Defroster ein Schliessen / Schreiben / Status drucken Kapitel 2.10 Diese Knöpfe werden zum Programmieren des Datenloggers, Status drucken (nur ...H2) und Schliessen des Fensters „Einrichten der Alarmparameter“ benützt. Beim ...P4 kann der Status mit der Funktion: Drucken ausgegeben werden. D-EL-6003Bf Seite - 9 ECOLOG-NET 06. 2006 AG
