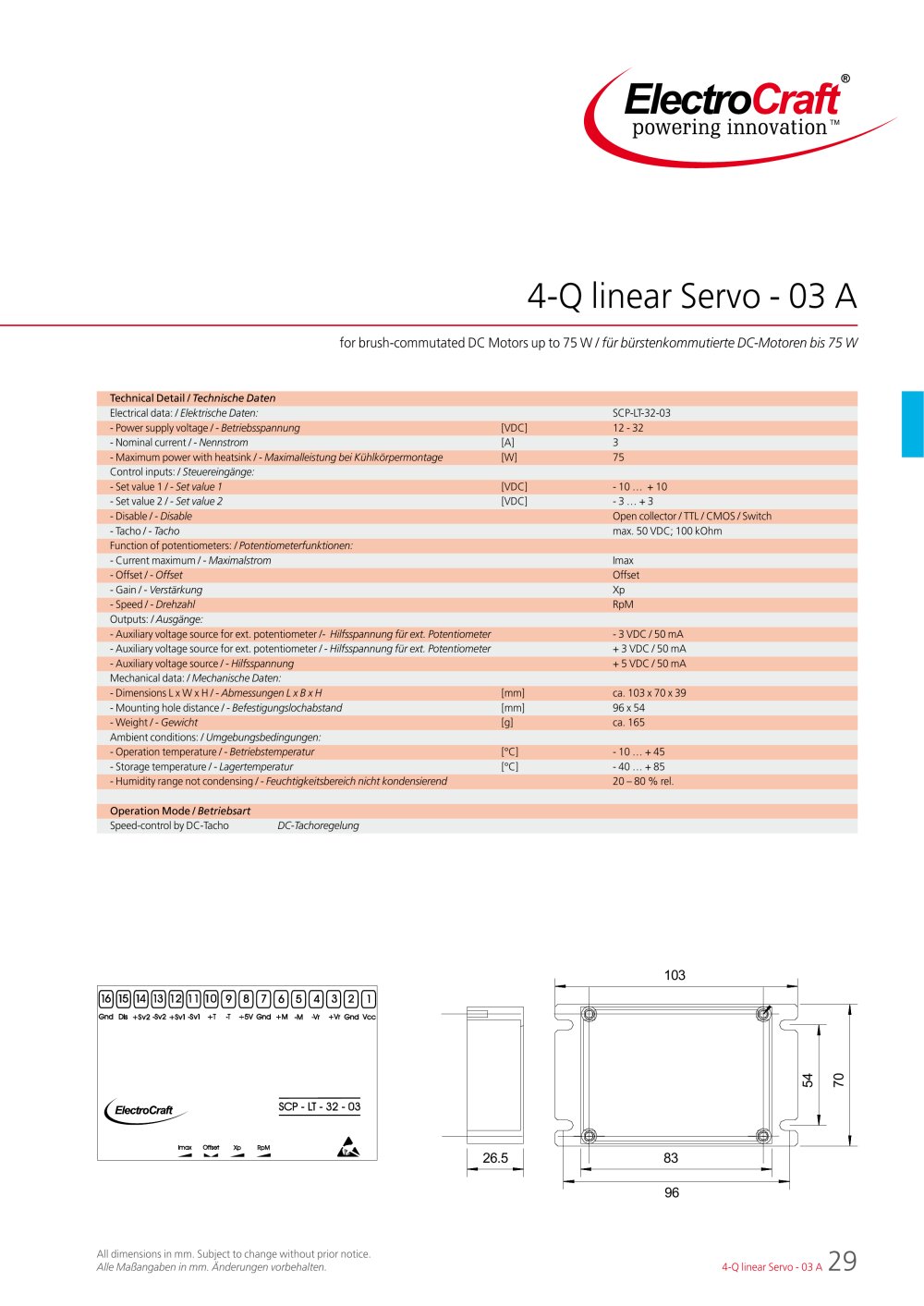

4-Q linear Servo - 03 A

for brush-commutated DC Motors up to 75 W/ fürbürstenkommutierte DC-Motoren bis 75 W



Electrical data: / Elektrische Daten:		SCP-LT-32-03
- Power supply voltage / - Betriebsspannung	[VDC]
- Nominal current / - Nennstrom	[A]	3
- Maximum power with heatsink / - Maximalleistung bei Kühlkörpermontage	[W]
Control inputs: / Steuereingänge:
	[VDC]	- 10 ... + 10
- Set value 2 / - Set value 2	[VDC]	- 3 ... + 3
		Open collector / TTL / CMOS / Switch
- Tacho / - Tacho		max. 50 VDC; 100 kOhm

- Current maximum / - Maximalstrom		Imax
		Offset
- Gain / - Verstärkung		Xp

Outputs: / Ausgänge:
- Auxiliary voltage source for ext. potentiometer /- Hilfsspannung für ext. Potentiometer		-3VDC/50 mA
- Auxiliary voltage source for ext. potentiometer / - Hilfsspannung für ext. Potentiometer		+ 3VDC/50mA
- Auxiliary voltage source / - Hilfsspannung		+ 5VDC/50mA
Mechanical data: / Mechanische Daten:
- Dimensions L x W x H / - Abmessungen L x B x H	[mm]	ca. 103 x 70 x 39
- Mounting hole distance / - Befestigungslochabstand	[mm]	96x54
- Weight / - Gewicht	[g]	ca. 165
Ambient conditions: / Umgebungsbedingungen:
- Operation temperature / - Betriebstemperatur	[°C]	- 10 ... + 45
- Storage temperature / - Lagertemperatur	[°C]	-40 ... + 85
- Humidity range not condensing / - Feuchtigkeitsbereich nicht kondensierend		20 - 80 % rel.
Operation Mode / Betriebsart
Speed-control by DC-Tacho DC-Tachoregelung

103

26.5

All dimensions in mm. Subjectto change without prior notice. Alle Maßangaben in mm. Änderungen vorbehalten.
