ElectroCraft

powering innovation™

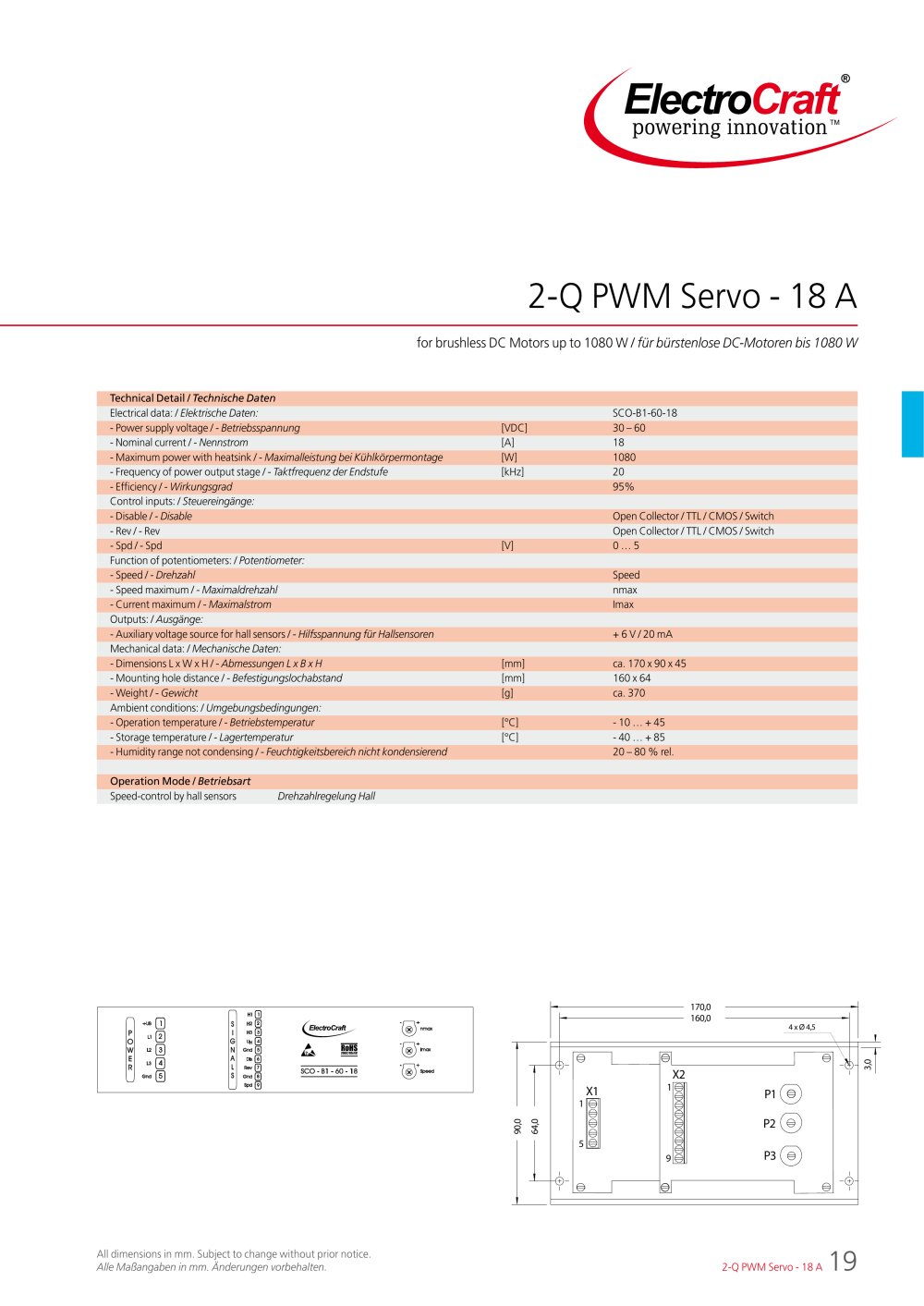

2-Q PWM Servo - 18 A

for brushless DC Motors up to 1080 W / für bürstenlose DC-Motoren bis 1080 W



Electrical data: / Elektrische Daten:		SCO-B1-60-18
- Power supply voltage / - Betriebsspannung	[VDC]
- Nominal current/- Nennstrom	[A]	18
- Maximum power with heatsink/- Maximalleistung bei Kühlkörpermontage	[W]	1080
- Frequency of power output stage / - Taktfrequenz der Endstufe	[kHz]	20
- Efficiency/- Wirkungsgrad		95%
Control inputs: /Steuereingänge:
- Disable/- Disable		Open Collector/TTL/CMOS/Switch
- Rev/-Rev		Open Collector/TTL/CMOS/Switch
	M	0...5
Function of potentiometers: / Potentiometer:
		Speed
- Speed maximum / - Maximaldrehzahl		nmax
- Current maximum / - Maximalstrom
Outputs: / Ausgänge:
- Auxiliary voltage source for hall sensors / - Hilfsspannung für Hallsensoren		+ 6V/20mA
Mechanical data: / Mechanische Daten:
- Dimensions LxWx H/- Abmessungen LxBxH	[mm]	ca. 170x90x45
- Mounting hole distance / - Befestigungslochabstand	[mm]	160x64
-Weight/- Gewicht	[g]	ca. 370
Ambient conditions: / Umgebungsbedingungen:
- Operation temperature / - Betriebstemperatur	[°C]	-10 ... + 45
- Storage temperature / - Lagertemperatur	[°C]	-40 ... + 85
- Humidity range not condensing / - Feuchtigkeitsbereich nicht kondensierend		20-80 % rel.
Operation Mode / Betriebsart
Speed-control by hall sensors Drehzahlregelung Hall

170,0 160,0

^1)^nma(

4 x 0 4,5

ROUS

_,0

IX)) SBeed

SCO - Bl - 60 - 18

p1 (©)

p2 (¥)

p3 Ob)

o o o

0\ VO

-©4

All dimensions in mm. Subject to change without prior notice. Alle Maßangaben in mm. Änderungen vorbehalten.

2-Q PWM Servo - 18 A
