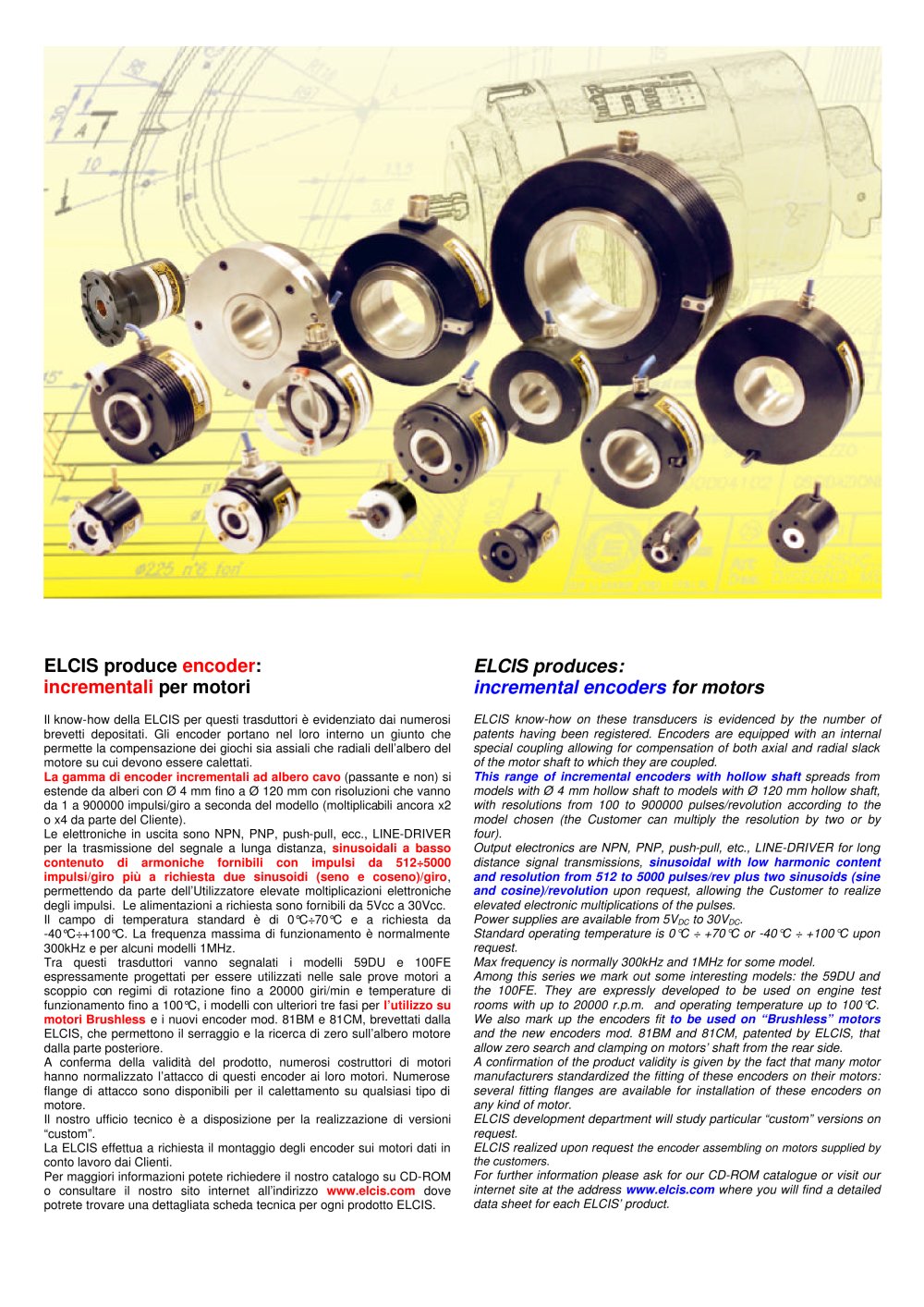

ELCIS produce encoder:incrementali per motori ELCISproduces:incrementalencoders for motors

Il know-how della ELCIS per questi trasduttori è evidenziato dai numerosi brevetti depositati. Gli encoder portano nel loro interno un giunto chepermette la compensazione dei giochi sia assiali che radiali dell’albero del motore su cui devono essere calettati. ELCIS know-how on these transducersis evidenced by the number o f p atents having been registered. Encoders are equipped with an internalspecial coupling allowing for compensation of both axial and radial slack of the motor shaft to which they are coupled. La gamma di encoder incrementali ad albero cavo (passante e non) si estende da alberi con Ø 4 mm fino a Ø 120 mm con risoluzioni che vanno da 1 a 900000 impulsi/giro a seconda del modello (moltiplicabili ancora x2 o x4 da parte del Cliente).Le elettroniche in uscita sono NPN, PNP, push-pull, ecc., LINE-DRIVERper la trasmissione del segnale a lunga distanza, This range of incremental encoderswith hollow shaft spreads from models with Ø 4 mm hollow shaft to models with Ø 120 mm hollow shaft, with resolutions from 100 to 900000 pulses/revolution according to themodel chosen (the Customer can multiply the resolution by two or byfour). Output electronics are NPN, PNP, push-pull, etc., LINE-DRIVER for long distance signal transmissions, sinusoidal with low harmonic contentand resolution from 512 to 5000 pulses/rev plus two sinusoids (sine and cosine)/revolution sinusoidali a bassocontenuto di armoniche fornibili con impulsi da 512÷5000impulsi/giro più a richiesta due sinusoidi (seno e coseno)/giro upon request, allowing the Customer to realizeelevated electronic multiplications of the pulses.Power supplies manufacturer are available from 5V ,permettendo da parte dell’Utilizzatore elevate moltiplicazioni elettronichedegli impulsi.Le alimentazioni a richiesta sono fornibili da 5Vcc a 30Vcc.Il campo di temperatura standard è di 0°C÷70°C e a richiesta da-40°C÷+100°C.La frequenza massima di funzionamento è normalmente 300kHz e per alcuni modelli 1MHz.Tra questi trasduttori vanno segnalati i modelli 59DU e 100FE espressamente progettati per essere utilizzati nelle sale prove motori a scoppio con regimi di rotazione fino a 20000 giri/min e temperature difunzionamento fino a 100°C, i modelli con ulteriori tre fasi per l’utilizzo su motori Brushless e i nuovi encoder mod. 81BM e 81CM, brevettati dalla ELCIS, che permettono il serraggio e la ricerca di zero sull’albero motore dalla parte posteriore.A conferma della validità del prodotto, numerosi costruttori di motori hanno normalizzato l’attacco di questi encoder ai loro motori. Numerose flange di attacco sono disponibili per il calettamento su qualsiasi tipo di motore. Il nostro ufficio tecnico è a disposizione per la realizzazione di versioni“custom”.La ELCIS effettua a richiesta il montaggio degli encoder sui motori dati in conto lavoro dai Clienti.Per maggiori informazioni potete richiedere il nostro catalogo su CD-ROMo consultare il nostro sito internet all’indirizzo
DC to 30V
DC .Standard operating temperature is 0°C ÷ +70°C or -40°C ÷ +100°C upon request.Max frequency is normally 300kHz and 1MHz for some model.Among this series we mark out some interesting models: the 59DU and the 100FE. They are expressly developed to be used on engine testrooms with up to 20000 r.p.m. and operating temperature up to 100°C. We also mark up the encoders fit www.elcis.com dovepotrete trovare una dettagliata scheda tecnica per ogni prodotto ELCIS. to be used on “Brushless” motors and the new encoders mod. 81BM and 81CM, patented by ELCIS, that allow zero search and clamping on motors’ shaft from the rear side. A confirmation of the product validity is given by the fact that many motor manufacturers standardized the fitting of these encoders on their motors: several fitting flanges are available for installation of these encoders onany kind of motor. ELCIS development department will study particular “custom” versions on request.ELCIS realized upon request
the encoder assembling on motors supplied by the customers. For further information please ask for our CD-ROM catalogue or visit our internet site at the address www.elcis.com where you will find a detailed data sheet for each ELCIS’ product.
