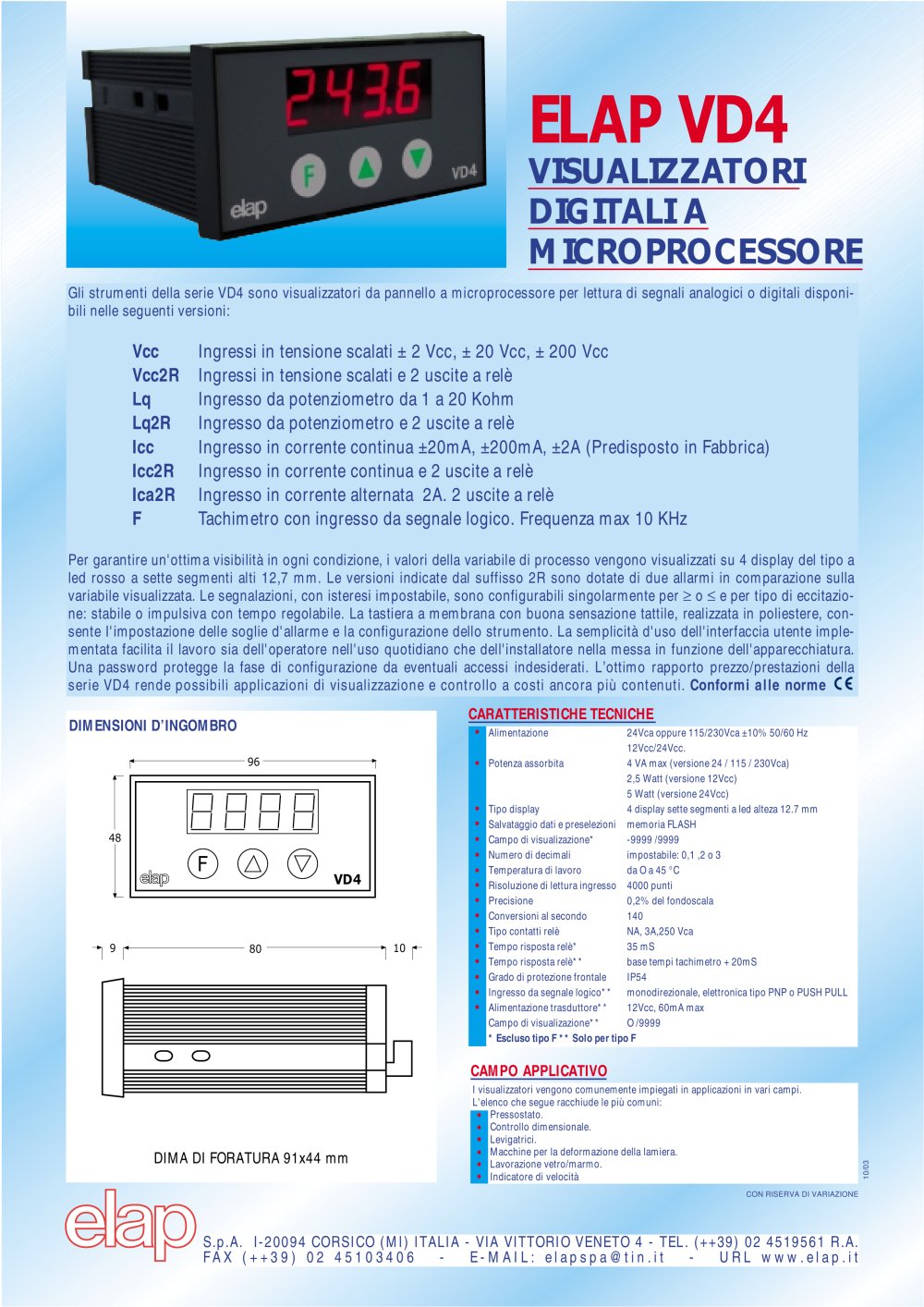

ELAP VD4

VISUALIZZATORI DIGITALIA MICROPROCESSORE

Gli strumenti della serie VD4 sono visualizzatori da pannello a microprocessore per lettura di segnali analogici o digitali disponi-bili nelle seguenti versioni: Vcc Ingressi in tensione scalati ±2 Vcc, ±20 Vcc, ±200 Vcc Vcc2R Ingressi in tensione scalati e 2 uscite a relè Lq Ingresso da potenziometro da 1 a 20 Kohm Lq2R Ingresso da potenziometro e 2 uscite a relè Icc Ingresso in corrente continua ±20mA, ±200mA, ±2A (Predisposto in Fabbrica) Icc2R Ingresso in corrente continua e 2 uscite a relè Ica2R Ingresso in corrente alternata 2A. 2 uscite a relè F Tachimetro con ingresso da segnale logico. Frequenza max 10 KHz
???????????? ???? Per garantire un'ottima visibilità in ogni condizione, i valori della variabile di processo vengono visualizzati su 4 display del tipo aled rosso a sette segmenti alti 12,7 mm. Le versioni indicate dal suffisso 2R sono dotate di due allarmi in comparazione sulla variabile visualizzata. Le segnalazioni, con isteresi impostabile, sono configurabili singolarmente per ≥ o ≤ e per tipo di eccitazio-ne: stabile o impulsiva con tempo regolabile. La tastiera a membrana con buona sensazione tattile, realizzata in poliestere, con-sente I'impostazione delle soglie d'allarme e la configurazione dello strumento. La semplicità d'uso dell'interfaccia utente imple-mentata facilita il lavoro sia dell'operatore nell'uso quotidiano che dell'installatore nella messa in funzione dell'apparecchiatura.Una password protegge la fase di configurazione da eventuali accessi indesiderati. L’ottimo rapporto prezzo/prestazioni della serie VD4 rende possibili applicazioni di visualizzazione e controllo a costi ancora più contenuti. Conformi alle norme DIMENSIONI D’INGOMBRO CARATTERISTICHE TECNICHE Alimentazione24Vca oppure 115/230Vca ±10% 50/60 Hz12Vcc/24Vcc.Potenza assorbita4 VA max (versione 24 / 115 / 230Vca)2,5 Watt (versione 12Vcc)5 Watt (versione 24Vcc)Tipo display4 display sette segmenti a led alteza 12.7 mm Salvataggio dati e preselezioni memoria FLASHCampo di visualizazione*-9999 /9999Numero di decimaliimpostabile: 0,1 ,2 o 3 Temperatura di lavoroda O a 45 °CRisoluzione di lettura ingresso4000 puntiPrecisione0,2% del fondoscala Conversioni al secondo140Tipo contatti relèNA, 3A,250 VcaTempo risposta relè*35 mS Tempo risposta relè**base tempi tachimetro + 20mS Grado di protezione frontaleIP54Ingresso da segnale logico**monodirezionale, elettronica tipo PNP o PUSH PULLAlimentazione trasduttore**12Vcc, 60mA max Campo di visualizazione**O /9999 96 48

F

* Escluso tipo F ** Solo per tipo F VD4 9 80 10 CAMPOAPPLICATIVO ?????? I visualizzatori vengono comunemente impiegati in applicazioni in vari campi. L'elenco che segue racchiude le più comuni:Pressostato.Controllo dimensionale. Levigatrici.Macchine per la deformazione della lamiera.Lavorazione vetro/marmo. Indicatore di velocità DIMADIFORATURA 91x44 mm 10/03 CONRISERVA DIVARIAZIONE S.p.A. I-20094 CORSICO (MI) ITALIA - VIAVITTORIOVENETO 4 - TEL. (++39) 02 4519561 R.A.FAX (++39) 02 45103406 - E-MAIL: elapspa@tin.it - URL www.elap.it
