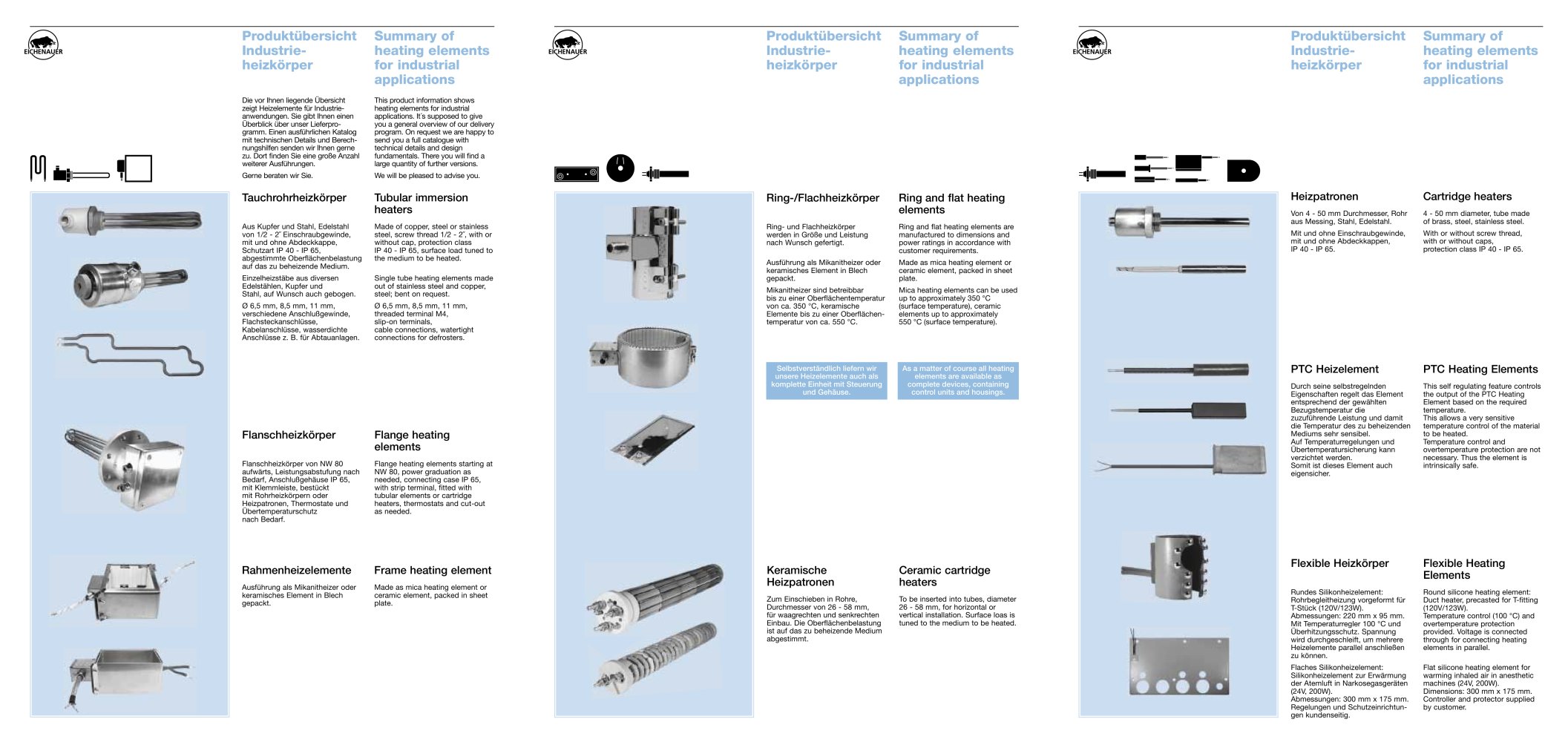

Summary of heating elements for industrial applications - Eichenauer Heizelemente GmbH & Co. KG - #1

This product information shows heating elements for industrial applications. It's supposed to give you a general overview of our delivery program. On request we are happy to send you a full catalogue with technical details and design fundamentals. There you will find a large quantity of further versions.

We will be pleased to advise you.

Made of copper, steel or stainless steel, screw thread 1/2 - 2", with or without cap, protection class IP 40 - IP 65, surface load tuned to the medium to be heated.

Single tube heating elements made out of stainless steel and copper, steel; bent on request.

0 6,5 mm, 8,5 mm, 11 mm, threaded terminal M4, slip-on terminals, cable connections, watertight connections for defrosters.

Die vor Ihnen liegende Übersicht zeigt Heizelemente für Industrie­anwendungen. Sie gibt Ihnen einen Überblick über unser Lieferpro­gramm. Einen ausführlichen Katalog mit technischen Details und Berech­nungshilfen senden wir Ihnen gerne zu. Dort finden Sie eine große Anzahl weiterer Ausführungen.

Gerne beraten wir Sie.

4 - 50 mm diameter, tube made of brass, steel, stainless steel.

With or without screw thread, with or without caps, protection class IP 40 - IP 65.

Von 4 - 50 mm Durchmesser, Rohr aus Messing, Stahl, Edelstahl.

Mit und ohne Einschraubgewinde, mit und ohne Abdeckkappen, IP 40 - IP 65.

Ring and flat heating elements are manufactured to dimensions and power ratings in accordance with customer requirements.

Made as mica heating element or ceramic element, packed in sheet plate.

Mica heating elements can be used up to approximately 350 °C (surface temperature), ceramic elements up to approximately 550 °C (surface temperature).

Aus Kupfer und Stahl, Edelstahl von 1/2 - 2" Einschraubgewinde, mit und ohne Abdeckkappe, Schutzart IP 40 - IP 65, abgestimmte Oberflächenbelastung auf das zu beheizende Medium.

Einzelheizstäbe aus diversen

Edelstählen, Kupfer und

Stahl, auf Wunsch auch gebogen.

0 6,5 mm, 8,5 mm, 11 mm, verschiedene Anschlußgewinde, Flachsteckanschlüsse, Kabelanschlüsse, wasserdichte Anschlüsse z. B. für Abtauanlagen.

Ring- und Flachheizkörper werden in Größe und Leistung nach Wunsch gefertigt.

Ausführung als Mikanitheizer oder keramisches Element in Blech gepackt.

Mikanitheizer sind betreibbar bis zu einer Oberflächentemperatur von ca. 350 °C, keramische Elemente bis zu einer Oberflächen­temperatur von ca. 550 °C.

Durch seine selbstregelnden Eigenschaften regelt das Element entsprechend der gewählten Bezugstemperatur die zuzuführende Leistung und damit die Temperatur des zu beheizenden Mediums sehr sensibel. Auf Temperaturregelungen und Übertemperatursicherung kann verzichtet werden. Somit ist dieses Element auch eigensicher.

This self regulating feature controls the output of the PTC Heating Element based on the required temperature.

This allows a very sensitive temperature control of the material to be heated. Temperature control and overtemperature protection are not necessary. Thus the element is intrinsically safe.

Flange heating elements starting at NW 80, power graduation as needed, connecting case IP 65, with strip terminal, fitted with tubular elements or cartridge heaters, thermostats and cut-out as needed.

Flanschheizkörper von NW 80 aufwärts, Leistungsabstufung nach Bedarf, Anschlußgehäuse IP 65, mit Klemmleiste, bestückt mit Rohrheizkörpern oder Heizpatronen, Thermostate und Übertemperaturschutz nach Bedarf.

Round silicone heating element: Duct heater, precasted for T-fitting (120V/123W).

Temperature control (100 °C) and overtemperature protection provided. Voltage is connected through for connecting heating elements in parallel.

Flat silicone heating element for warming inhaled air in anesthetic

machines (24V, 200W).

Dimensions: 300 mm x 175 mm. Controller and protector supplied by customer.

Made as mica heating element or ceramic element, packed in sheet plate.

Zum Einschieben in Rohre, Durchmesser von 26 - 58 mm, für waagrechten und senkrechten Einbau. Die Oberflächenbelastung ist auf das zu beheizende Medium abgestimmt.

To be inserted into tubes, diameter 26 - 58 mm, for horizontal or vertical installation. Surface loas is tuned to the medium to be heated.

Ausführung als Mikanitheizer oder keramisches Element in Blech gepackt.

Rundes Silikonheizelement: Rohrbegleitheizung vorgeformt für T-Stück (120V/123W). Abmessungen: 220 mm x 95 mm. Mit Temperaturregler 100 °C und Überhitzungsschutz. Spannung wird durchgeschleift, um mehrere Heizelemente parallel anschließen zu können.

Flaches Silikonheizelement: Silikonheizelement zur Erwärmung der Atemluft in Narkosegasgeräten

(24V, 200W).

Abmessungen: 300 mm x 175 mm. Regelungen und Schutzeinrichtun­gen kundenseitig.
