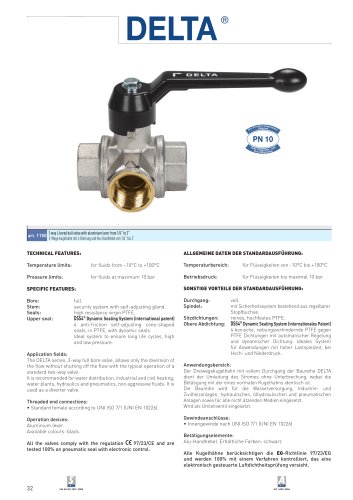

DELTA
®
PN 10
art. 1150
3 way L-bored ball valve with aluminium lever from 1/4” to 2”
3-Wege kugelhahn mit L-Bohrung und Alu-Handhebel von 1/4” bis 2”
TECHNICAL FEATURES:
ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG:
Temperature limits: for fluids from –10°C to +100°C
Pressure limits: for fluids at maximum 10 bar
Temperaturbereich:
Betriebsdruck:
SPECIFIC FEATURES:
SONSTIGE VORTEILE DER STANDARDAUSFÜHRUNG:
Bore:
Stem:
Seats:
Upper seal:
Durchgang:
Spindel:
Sitzdichtungen:
Obere Abdichtung:
full.
security system with self-adjusting gland.
high resistance virgin PTFE.
DSS4® Dynamic Sealing System (international patent)
4 anti-friction self-adjusting cone-shaped
seals, in PTFE, with dynamic seals.
Ideal system to ensure long life cycles, high
and low pressure.
Application fields:
The DELTA series, 3-way full bore valve, allows only the diversion of
the flow without shutting off the flow with the typical operation of a
standard two-way valve.
It is recommended for water distribution, industrial and civil heating,
water plants, hydraulics and pneumatics, non aggressive fluids. It is
used as a diverter valve.
Threaded end connections:
• Standard female according to UNI ISO 7/1 (UNI EN 10226).
Operation devices:
Aluminium lever.
Available colours: black.
All the valves comply with the regulation
97/23/CE and are
tested 100% on pneumatic seal with electronic control.
32
UNI EN ISO 9001: 2008
für Flüssigkeiten von -10°C bis +100°C
für Flüssigkeiten bis maximal 10 bar
voll.
mit Sicherheitssystem bestehend aus regelbarer
Stopfbuchse.
reines, hochfestes PTFE.
DSS4® Dynamic Sealing System (internationales Patent)
4 konische, reibungsverhindernde PTFE gegen
PTFE Dichtungen mit automatischer Regelung
und dynamischer Dichtung. Ideales System
für Anwendungen mit hoher Lastspielzeit, bei
Hoch- und Niederdruck.
Anwendungsbereich:
Der Dreiwegekugelhahn mit vollem Durchgang der Baureihe DELTA
dient der Umleitung des Stromes ohne Unterbrechung, wobei die
Betätigung mit der eines normalen Kugelhahns identisch ist.
Die Baureihe wird für die Wasserversorgung, Industrie- und
Zivilheizanlagen, hydraulischen, ölhydraulischen und pneumatischen
Anlagen sowie für alle nicht ätzenden Medien eingesetzt.
Wird als Umleitventil eingesetzt.
Gewindeanschlüsse:
• Innengewinde nach UNI ISO 7/1 (UNI EN 10226)
Betätigungselemente:
Alu-Handhebel. Erhältliche Farben: schwarz
Alle Kugelhähne berücksichtigen die EG-Richtlinie 97/23/EG
und werden 100% mit einem Verfahren kontrolliert, das eine
elektronisch gesteuerte Luftdichtheitsprüfung vorsieht.
ISO 14001:2004
