GUARNIZIONI

GASKETS

GASKETS

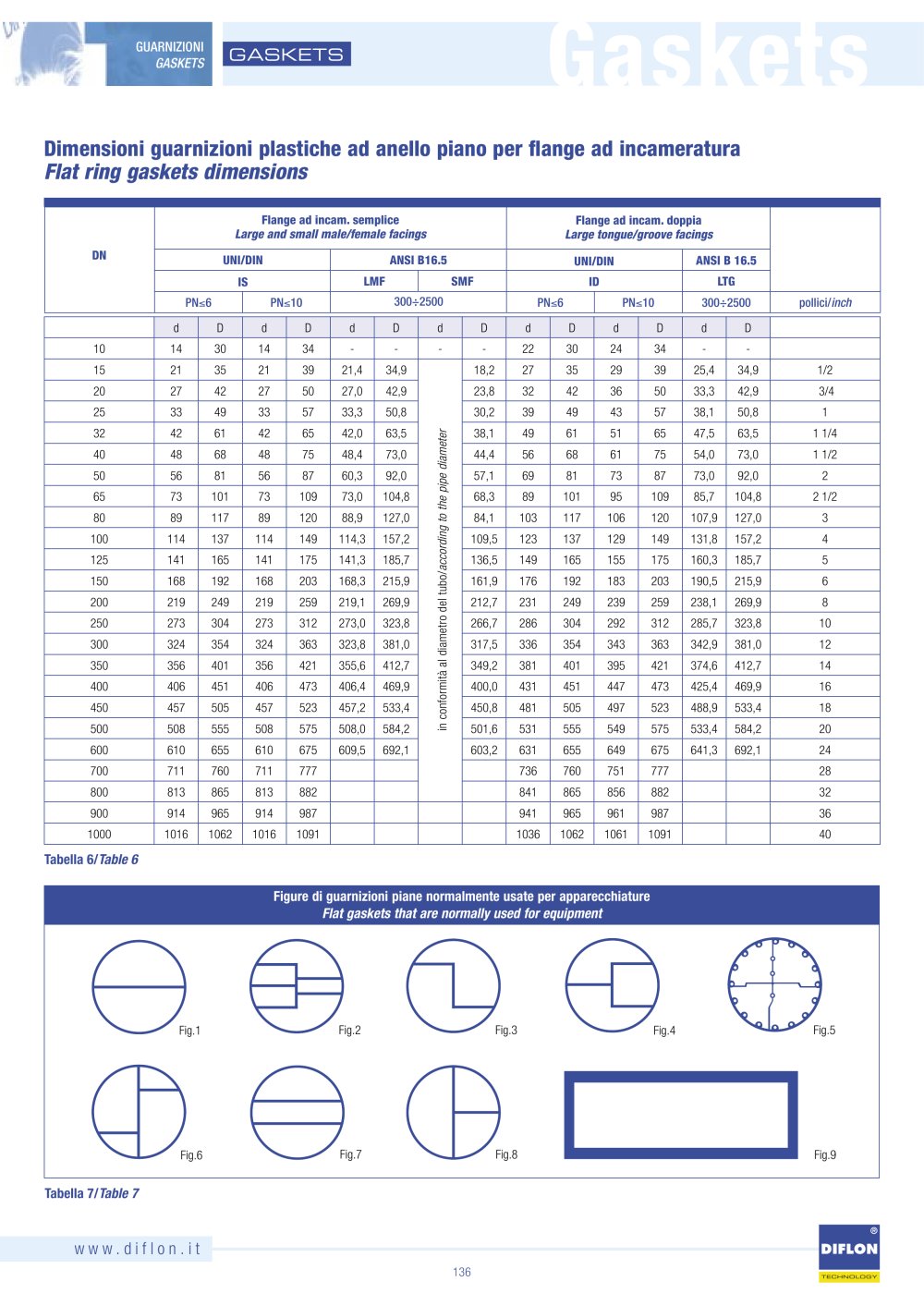

Dimensioni guarnizioni plastiche ad anello piano per flange ad incameratura Fiat ring gaskets dimensions

Flange ad incam. semplice Large and small male/female facings

Flange ad incam. doppia Large tongue/groove facings


DN	UNI/DIN				ANSI B16.5				UNI/DIN				ANSI B 16.5
	IS				LMF SMF				ID				LTG
	PNs6		PNs10		300^2500				PNs6		PNs10		300^2500		pollici//nc/j
	d	D	d	D	d	D	d	D	d	D	d	D	d	D
10	14	30	14	34	-	-	-	-	22	30	24	34	-	-
15	21	35	21	39	21,4	34,9	in conformità al diametro del tubo/according to the pipe diameter	18,2	27	35	29	39	25,4	34,9	1/2
20	27	42	27	50	27,0	42,9		23,8	32	42	36	50	33,3	42,9	3/4
25	33	49	33	57	33,3	50,8		30,2	39	49	43	57	38,1	50,8	1
32	42	61	42	65	42,0	63,5		38,1	49	61	51	65	47,5	63,5	1 1/4
40	48	68	48	75	48,4	73,0		44,4	56	68	61	75	54,0	73,0	1 1/2
50	56	81	56	87	60,3	92,0		57,1	69	81	73	87	73,0	92,0	2
65	73	101	73	109	73,0	104,8		68,3	89	101	95	109	85,7	104,8	2 1/2
80	89	117	89	120	88,9	127,0		84,1	103	117	106	120	107,9	127,0	3
100	114	137	114	149	114,3	157,2		109,5	123	137	129	149	131,8	157,2	4
125	141	165	141	175	141,3	185,7		136,5	149	165	155	175	160,3	185,7	5
150	168	192	168	203	168,3	215,9		161,9	176	192	183	203	190,5	215,9	6
200	219	249	219	259	219,1	269,9		212,7	231	249	239	259	238,1	269,9	8
250	273	304	273	312	273,0	323,8		266,7	286	304	292	312	285,7	323,8	10
300	324	354	324	363	323,8	381,0		317,5	336	354	343	363	342,9	381,0	12
350	356	401	356	421	355,6	412,7		349,2	381	401	395	421	374,6	412,7	14
400	406	451	406	473	406,4	469,9		400,0	431	451	447	473	425,4	469,9	16
450	457	505	457	523	457,2	533,4		450,8	481	505	497	523	488,9	533,4	18
500	508	555	508	575	508,0	584,2		501,6	531	555	549	575	533,4	584,2	20
600	610	655	610	675	609,5	692,1		603,2	631	655	649	675	641,3	692,1	24
700	711	760	711	777					736	760	751	777			28
800	813	865	813	882					841	865	856	882			32
900	914	965	914	987					941	965	961	987			36
1000	1016	1062	1016	1091					1036	1062	1061	1091			40

Tabella 6/Table 6

Figure di guarnizioni piane normalmente usate per apparecchiature Fiat gaskets that are normally used for equipment

Tabella 7/Table 7
