DIFLINE

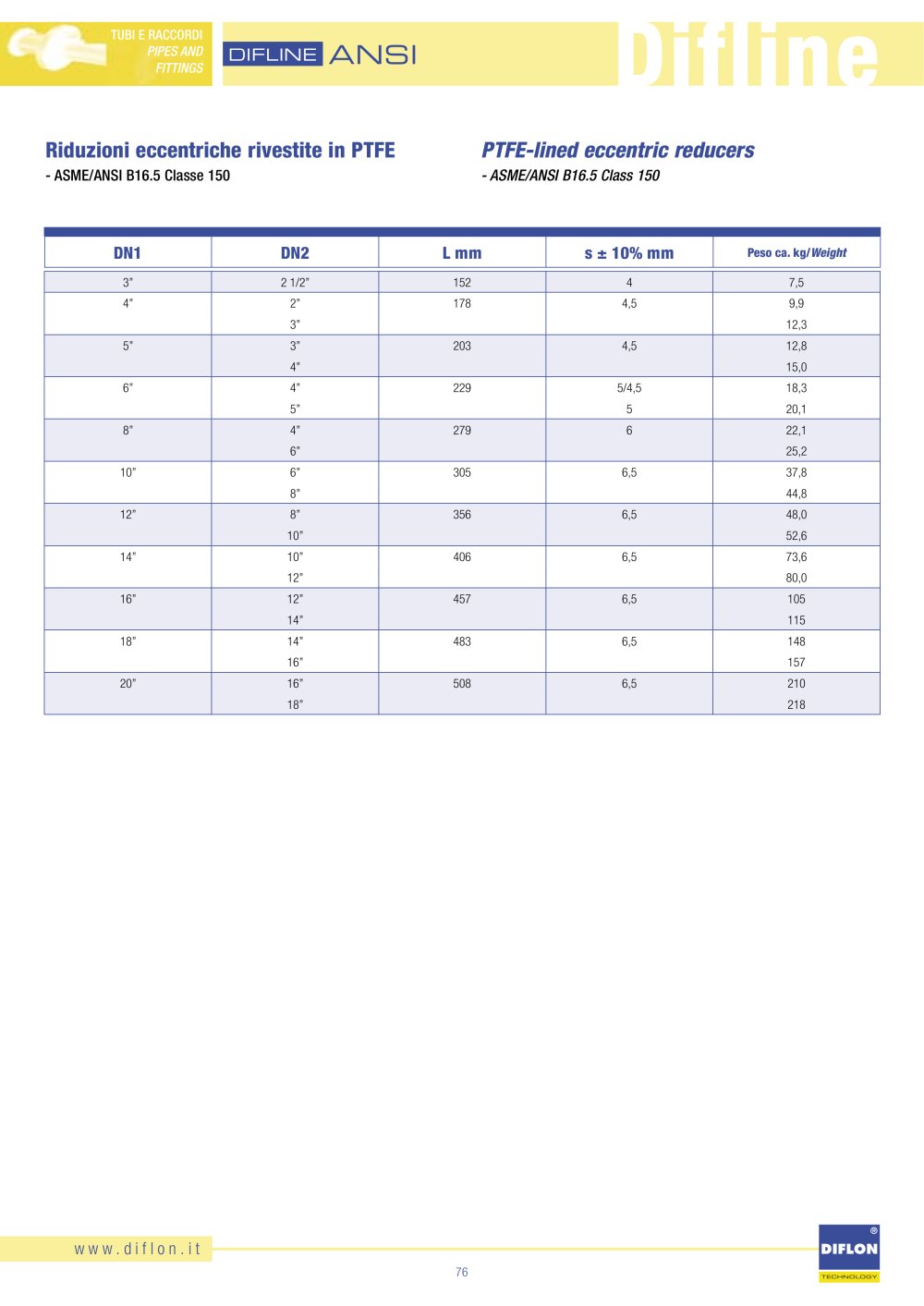

Riduzioni eccentriche rivestite in PTFE PTFE-lined eccentric reducers
- ASME/ANSI B16.5 Classe 150 - ASME/ANSI B16.5 Class 150
DN1
DN2
L mm
s ± 10% mm
Peso ca. kg/Welght
3"
2 1/2"
152
4
7,5
4"
2"
178
4,5
9,9
3"
12,3
5"
3"
203
4,5
12,8
4"
15,0
6"
4"
229
5/4,5
18,3
5"
LO
20,1
8"
4"
279
6
22,1
6"
25,2
10"
6"
305
6,5
37,8
8"
44,8
12"
8"
356
6,5
48,0
10"
52,6
14"
10"
406
6,5
73,6
12"
80,0
16"
12"
457
6,5
105
14"
115
18"
14"
483
6,5
148
16"
157
20"
16"
508
6,5
210
18"
218
^ e
WWW.diflon.it^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^H diflon
TECHNOLOGY
