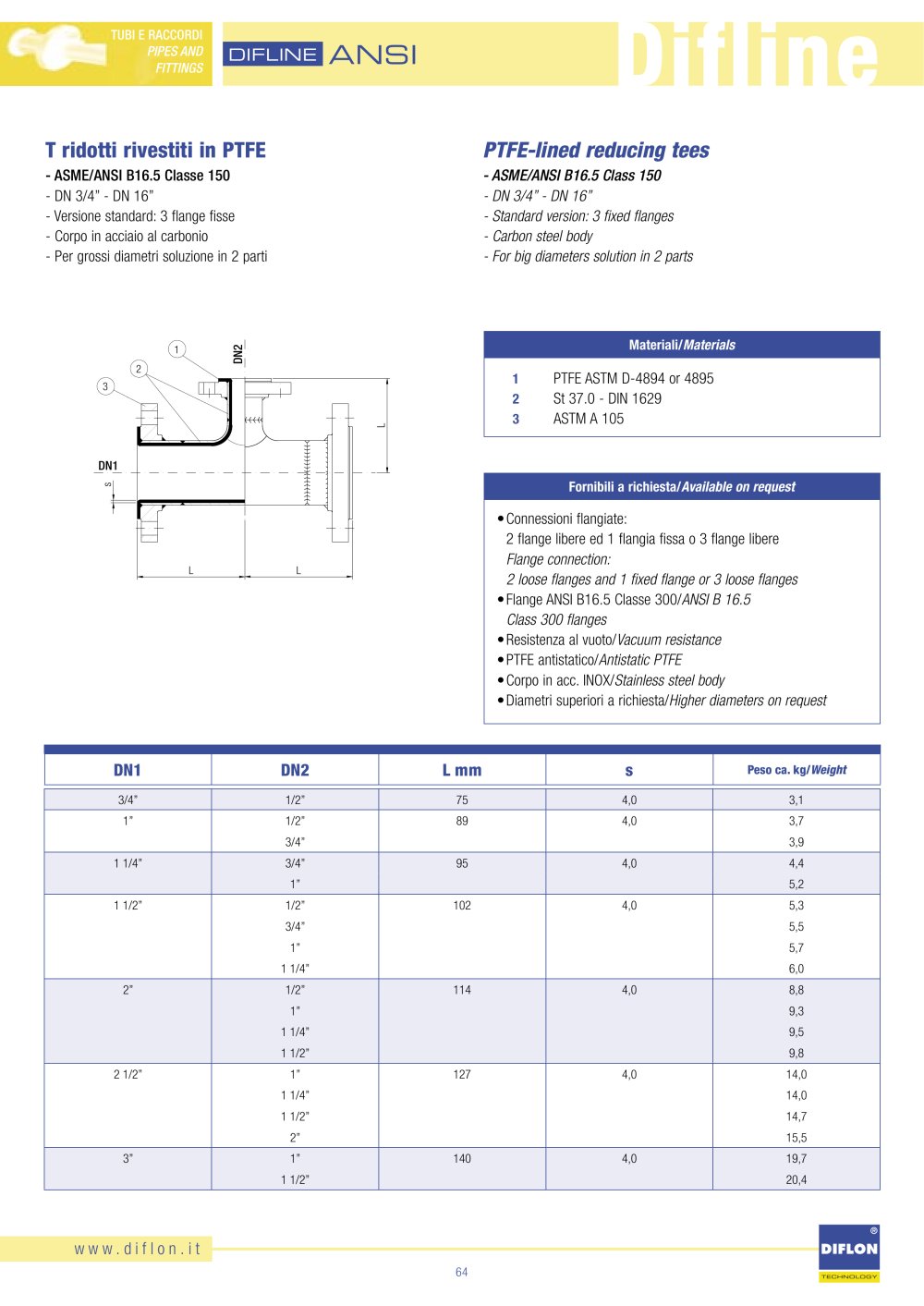

| | | T ridotti rivestiti in PTFE - ASME/ANSI B16.5 Classe 150 - DN 3/4" - DN 16" - Corpo in acciaio al carbonio - Per grossi diametri soluzione In 2 parti | | PTFE-lined reducing tees - ASME/ANSI B16.5 Class 150 - DN 3/4"- DN 16" - Standard version: 3 fixed flanges - Carbon steel body - For big diameters solution in 2 parts | | |
| | | •Connessioni flangiate: 2 flange libere ed 1 flangia fissa o 3 flange libere Flange connection: 2 loose flanges and 1 fixed flange or 3 loose flanges •Flange ANSI B16.5 Classe 300//WS/ B 16.5 Class 300 flanges • Resistenza al vuoto/l/acyym resistance • PTFE antlstatico//l/7fefe?f/c PTFE •Corpo in acc. INOX/Stainless steel body • Diametri superiori a richiesta/Higher diameters on reduest | | |
| | | | | | | | | | | | | | | | | DN1 | DN2 | L mm | S | Peso ca. kg/Weight | | | | 3/4" | 1/2" | 75 | 4,0 | 3,1 | | | | 1" | 1/2" | 89 | 4,0 | 3,7 | | | | | 3/4" | | | 3,9 | | | | 1 1/4" | 3/4" | 95 | 4,0 | 4,4 | | | | | 1" | | | 5,2 | | | | 1 1/2" | 1/2" | 102 | 4,0 | 5,3 | | | | | 3/4" | | | 5,5 | | | | | 1" | | | 5,7 | | | | | 1 1/4" | | | 6,0 | | | | 2" | 1/2" | 114 | 4,0 | 8,8 | | | | | 1" | | | 9,3 | | | | | 1 1/4" | | | 9,5 | | | | | 1 1/2" | | | 9,8 | | | | 2 1/2" | 1" | 127 | 4,0 | 14,0 | | | | | 1 1/4" | | | 14,0 | | | | | 1 1/2" | | | 14,7 | | | | | 2" | | | 15,5 | | | | 3" | 1" | 140 | 4,0 | 19,7 | | | | | 1 1/2" | | | 20,4 | | | | | | | | | | | | |
