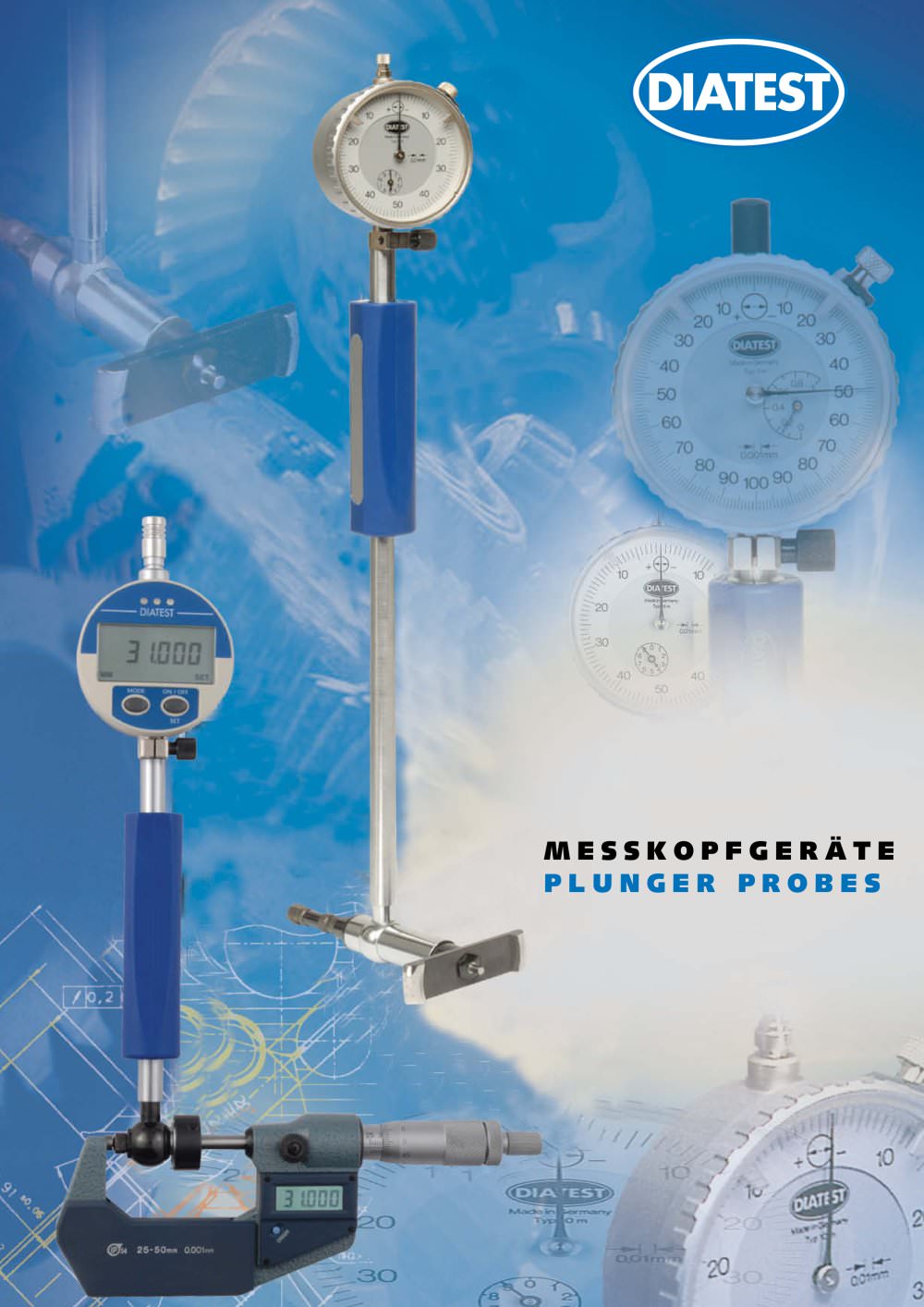

Plunger Probe
20Pages

{{requestButtons}}

Catalog excerpts

Plunger Probe - 2

Hochleistungstechnik ist ohne Präzision undenkbar. Um eine höchstmögliche Sicherheit in der Fertigung zu gewährleisten, ist Präzision von der Planung bis zum fertigen Produkt notwendig. Hier bürgt der Name DIATEST für Qualität. Messgeräte mit Wiederholgenauigkeiten bis zu 0,001 mm/ 0,00005“ garantieren ein exaktes Ergebnis. K O M P E T E N Z F Ü R P R Ä Z I S I O N U N D S I C H E R H E I T C O M P E T E N C E F O R P R E C I S I O N A N D S A F E T Y DIATEST-Geräte werden nach DIN EN ISO 9001 gefertigt. Durch zukunftsorientierte Fertigungstechniken erreichen sie höchsten Qualitätsstandard...

Open the catalog to page 2
Plunger Probe - 3

DIATEST DIATEST High-volume engineering does not work without precision. To achieve highest possible safety in production, precision is necessary starting from design to final product. Here the trademark DIATEST stands for quality. Gauges with repeatability to 0.001 mm/0.00005“ guarantee exact results. DIATEST bore gauges are manufactured according to DIN EN ISO 9001. Using state-of-the-art manufacturing engineering the highest quality standards are achieved. Our products withstand technological demands, no matter whether it is a question of standard products or special solutions made to...

Open the catalog to page 3
Plunger Probe - 4

Sicherheit durch Qualität DIATEST Safety through quality I N H A LT C O N T E N T S Seite 2 DIATEST – Kompetenz für Präzision und Sicherheit 5 Messkopfgeräte 6 Technische Daten des Messweges, Kalibrierung, Arbeitsweise 7 Übertragung des Messweges, Kalibrierung, Arbeitsweise 8 Ausführung, Zwischenstücke, Hartmetall-Tastschrauben 9 Messuhrhalter, Tiefenverlängerungen, Winkelstück, Messuhren 10-11 DIATEST-Messköpfe M5678-M68-FB, hartmetallbestückt für Messbereich 19,5 mm bis 348 mm / 0,768”bis 13,701” 14-16 Messbereichstabellen 17-18 Technische Daten und Zubehör 4 Page 2 DIATEST – competence...

Open the catalog to page 4
Plunger Probe - 5

M E S S K O P F G E R Ä T E P L U N G E R P R O B E S Die anzeigenden 2-Punkt-Messgeräte zeichnen sich durch einfache Handhabung, vielfältige Kombinationsmöglichkeiten und großen Messbereich aus. Die Kalibrierung (Nullstellung) kann problemlos mit Hilfe des DIATESTZentriertellers in einer Bügelmessschraube oder in einem Einstellring erfolgen. Die Zentrierung erfolgt selbsttätig über eine Zentrierbrücke. Außer dem Durchmesser können ebenfalls Formabweichungen der Bohrung, wie Konizität, Tonnenform, Unrundheit usw. ermittelt werden. Auch zur Messung paralleler Abstände kann das Messkopfgerät...

Open the catalog to page 5
Plunger Probe - 6

Technische Daten Einsatzbereich: 19,5 – 330 mm (38,5 – 348 mm bei Ausführung FB) Messbereich: ca 2,5 mm Genauigkeiten der Standardausführung: Wiederholgenauigkeit < = 0,001 mm Linearität: max: 0,006 mm im Messbereich Anschlussgewinde M6 x 0,75 Messtiefe: problemlos bis zu 3 m Messkontakte aus Hartmetall Messkontaktradien R 8,0 Benötigte Messkraft der Messuhr: 1,5 - 2,0 N. Aufbau Ein Messkopfgerät besteht i.A. aus folgenden Komponenten: Messkopf (1) mit Zentrierbrücke und Hartmetallmesskontakt sowie Hartmetall-Tastschraube HMT (3), Zwischenstück (falls benötigt) ZS (2), Messuhrhalter (5) mit...

Open the catalog to page 6
Plunger Probe - 7

Kalibrierung: Messkopfgeräte sind vergleichende Messgeräte. Zur Kalibrierung wird daher ein Bezugsnormal benötigt. Die Kalibrierung (Nullstellung) des Gerätes kann je nach Anforderung an die Genauigkeit auf unterschiedliche Weise erfolgen: Im Einstellring (höchste Genauigkeit). Mit einer Bügelmessschraube (nicht geeignet für Ausführung FB). Für diese Anwendung hat DIATEST speziell einen Zentrierteller (9) entwickelt, der auf die Spindel der Bügelmessschraube geklemmt wird. Der Zentrierteller (MZT) verhindert ein Herausrutschen des Messkopfgerätes während dem Kalibrieren. Mit...

Open the catalog to page 7
Plunger Probe - 8

Ausführung Standard-Messköpfe Die Messköpfe für den Bereich 19,5 mm bis 330 mm werden in 4 unterschiedlichen Größen hergestellt (MK5, MK6, MK7 und MK8). Sie sind mit einer Zentrierbrücke ausgestattet. Gemessen werden kann mit dem MK5 bis ca. 7 mm an den Bohrungsgrund mit den Messköpfen MK6, 7, 8 bis ca. 10 mm an den Bohrungsgrund. Sacklochausführung Die Messköpfe entsprechen von der Funktion und dem Aufbau her den Standard-Messköpfen. Messkontakt, Hartmetallschraube und Zentrierschuh sind hier so ausgeführt, dass eine Messung im Abstand von 2,0 mm vom Bohrungsgrund möglich ist. Die...

Open the catalog to page 8
Plunger Probe - 9

Messuhrhalter (MH-) Die Messuhrhalter dienen zur Aufnahme der Messuhr und anderen Komponenten wie Messköpfe, Tiefenverlängerungen Winkelstücke usw. Alle Halter mit Ausnahme des MH6-51 sind aus temperaturstabilisiertem Material hergestellt. Dadurch wird eine Beeinflussung der Temperatur auf die Messung weitgehend vermieden. Je nach Messaufgabe können Messuhrhalter mit Anschlussgewinde M6 x 0,75 in unterschiedlichen Längen gewählt werden: Bestellbezeichnung Länge (mm) MH6-51 51 MH6-100 93 MH6-150 143 MH6-200 193 MH6-290 283 Tiefenverlängerungen (TV-) Mit den Tiefenverlängerungen lassen sich...

Open the catalog to page 9
Plunger Probe - 10

Zentrierteller für Bügelmessschrauben mit Spindel 6 bis 8 mm 10 DIATEST Messköpfe M5678 – M68-FB hartmetallbestückt für Messbereich 19,5 mm bis 348 mm / 0.768“ bis 13.701“. Messkopfgerät im Etui ET5678 Messkopfgerät im Etui ET-E Einzelbezeichnung Messbereich Messbereich Best.-Nr mm inch Messkopf MK5 19,5 – 34,5 0.768 – 1.358 MK5 Messkopf MK6 26,3 – 110,0 1.035 – 4.330 MK6 Messkopf MK7 49,5 – 230,0 1.950 – 9.100 MK7 Messkopf MK8 78,5 – 330,0 3.090 – 13.000 MK8 Messkopf MK6-FB 38,5 – 115,0 1.516 – 4.528 MK6FB Messkopf MK8-FB 75,5 – 348,0 2.972 – 13.701 MK8FB HM-Tastschraube Nr. 0, kompl. m....

Open the catalog to page 10
Plunger Probe - 12

Setting anvil for micrometer with spindle Ø 6-8 mm 12 DIATEST plunger probe sets M5678 – M68-FB, E5678 – E68-FB carbide inserted, for range 19,5 mm to 348 mm / 0.768“ to 13.701“. plunger probe sets in box ET5678 plunger probe sets in box ET-E Description Range Range Order Code mm inch Plunger probe MK5 19,5 – 34,5 0.768 – 1.358 MK5 Plunger probe MK6 26,3 – 110,0 1.035 – 4.330 MK6 Plunger probe MK7 49,5 – 230,0 1.950 – 9.100 MK7 Plunger probe MK8 78,5 – 330,0 3.090 – 13.000 MK8 Plunger probe MK6-FB 38,5 – 115,0 1.516 – 4.528 MK6FB Plunger probe MK8-FB 75,5 – 348,0 2.972 – 13.701 MK8FB...

Open the catalog to page 12
