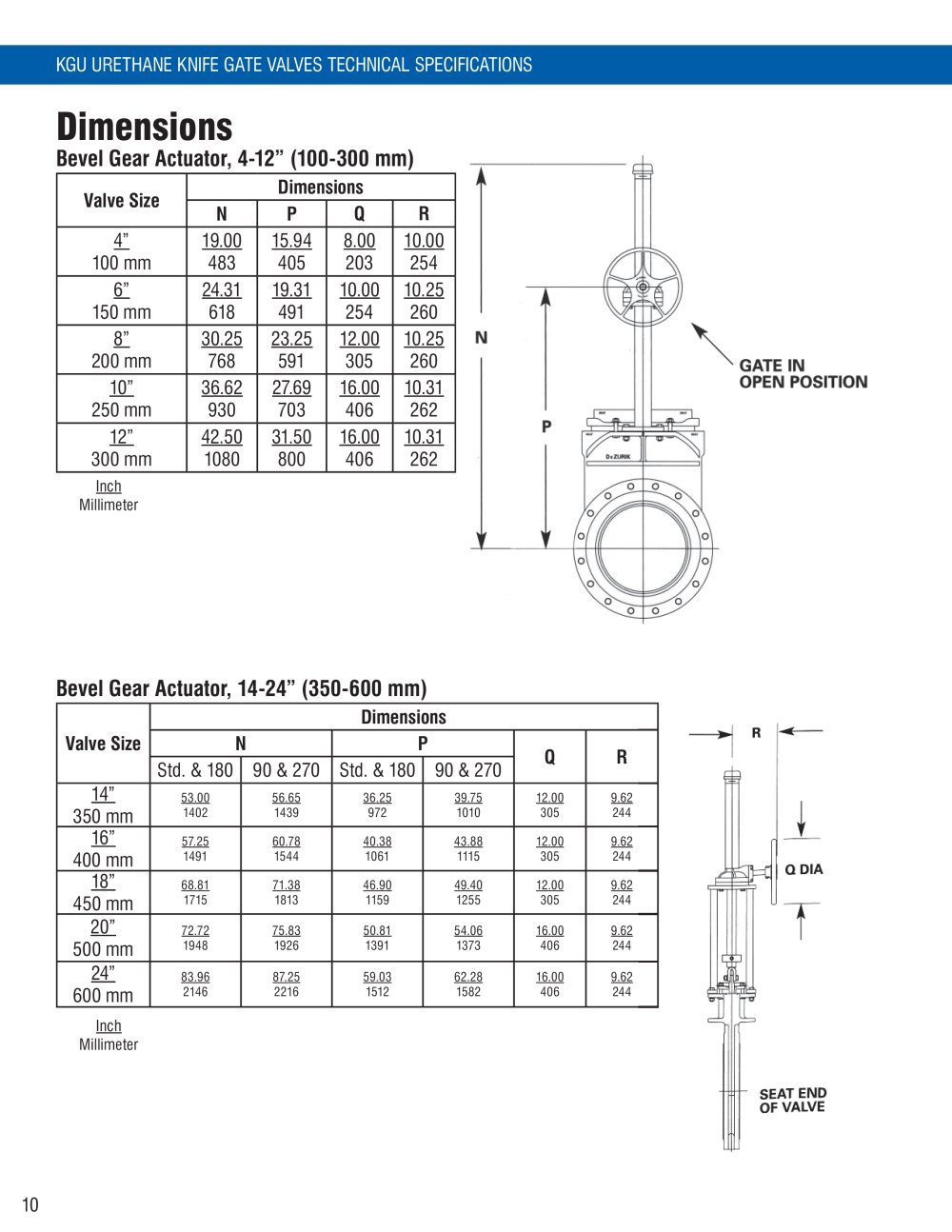

KGU URETHANE KNIFE GATE VALVES TECHNICAL SPECIFICATIONS
Dimensions
Bevel gear Actuator, 4-12" (100-300 mm)
Valve Size
Dimensions
NP QR
4"
19.00
15.94
8.00
10.00
100 mm
483
405
203
254
6"
24.31
19.31
10.00
10.25
150 mm
618
491
254
260
8"
30.25
23.25
12.00
10.25
200 mm
768
591
305
260
10"
36.62
27.69
16.00
10.31
250 mm
930
703
406
262
12"
42.50
31.50
16.00
10.31
300 mm
1080
800
406
262
GATE IN
OPEN POSITION
Inch Millimeter
Bevel Gear Actuator, 14-24" (350-600 mm)
Valve Size
Dimensions
N
P
Q
R
Std. & 180
90 & 270
Std. & 180
90 & 270
14" 350 mm
53.00 1402
56.65 1439
36.25 972
39.75 1010
12.00 305
9.62 244
16" 400 mm
57.25 1491
60.78 1544
40.38 1061
43.88 1115
12.00 305
9.62 244
18" 450 mm
68.81 1715
71.38 1813
46.90 1159
49.40 1255
12.00 305
9.62 244
20" 500 mm
72.72 1948
75.83 1926
50.81 1391
54.06 1373
16.00 406
9.62 244
24" 600 mm
83.96 2146
87.25 2216
59.03 1512
62.28 1582
16.00 406
9.62 244
Q DIA
Inch Millimeter
SEAT END OF VALVE
10
