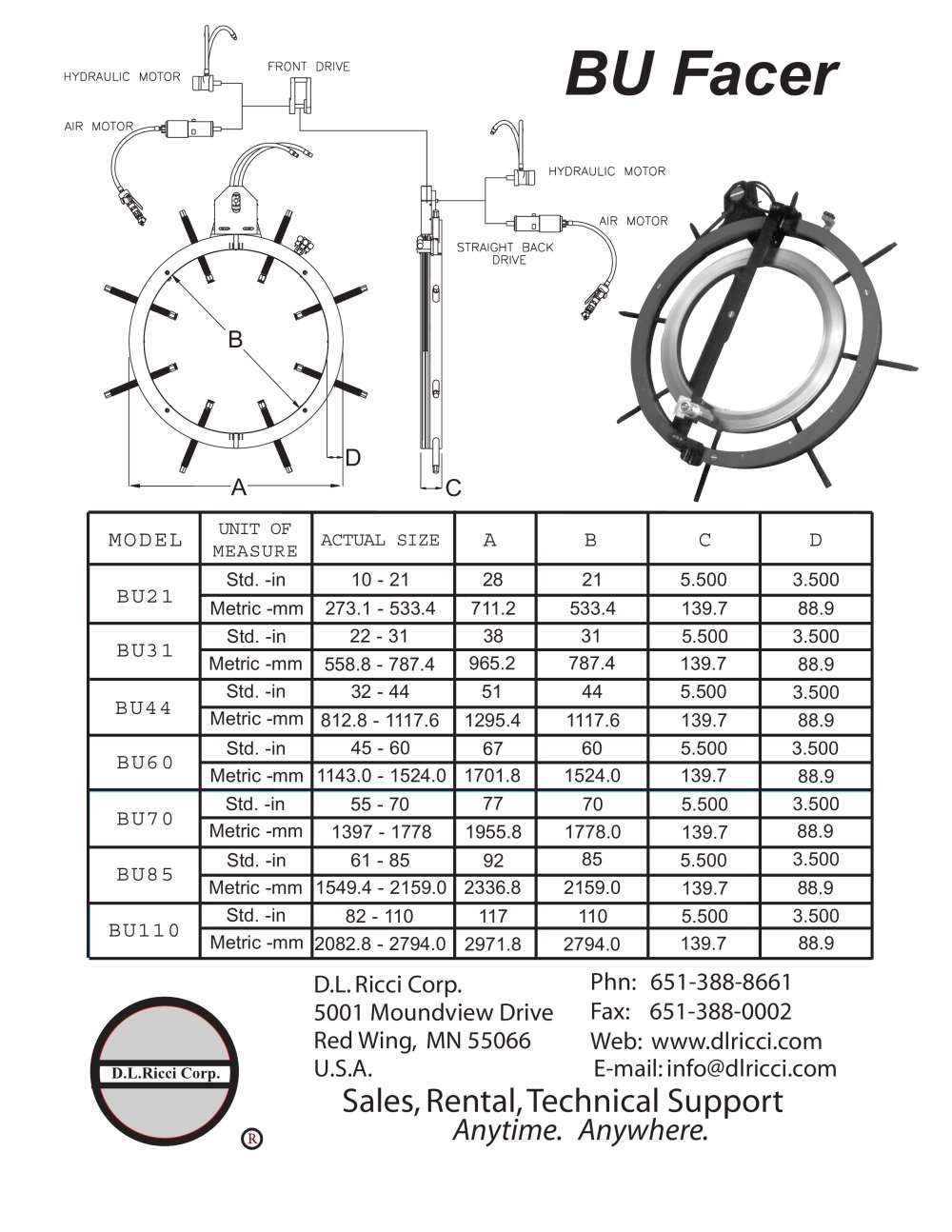

| | | | | | | | | | | | | | | MODEL | UNIT OF MEASURE | ACTUAL SIZE | A | B | C | D | | | | BU21 | Std. -in | 10 - 21 | 28 | 21 | 5.500 | 3.500 | | | | Metric -mm | 273.1 - 533.4 | 711.2 | 533.4 | 139.7 | 88.9 | | | | BU3 1 | Std. -in | 22 - 31 | 38 | 31 | 5.500 | 3.500 | | | | Metric -mm | 558.8 - 787.4 | 965.2 | 787.4 | 139.7 | 88.9 | | | | BU44 | Std. -in | 32 - 44 | 51 | 44 | 5.500 | 3.500 | | | | Metric -mm | 812.8 - 1117.6 | 1295.4 | 1117.6 | 139.7 | 88.9 | | | | BU60 | Std. -in | 45 - 60 | 67 | 60 | 5.500 | 3.500 | | | | Metric -mm | 1143.0 - 1524.0 | 1701.8 | 1524.0 | 139.7 | 88.9 | | | | BU7 0 | Std. -in | 55 - 70 | 77 | 70 | 5.500 | 3.500 | | | | Metric -mm | 1397 - 1778 | 1955.8 | 1778.0 | 139.7 | 88.9 | | | | BU85 | Std. -in | 61 - 85 | 92 | 85 | 5.500 | 3.500 | | | | Metric -mm | 1549.4 - 2159.0 | 2336.8 | 2159.0 | 139.7 | 88.9 | | | | BU110 | Std. -in | 82 - 110 | 117 | 110 | 5.500 | 3.500 | | | | Metric -mm | 2082.8 - 2794.0 | 2971.8 | 2794.0 | 139.7 | 88.9 | | | | | | | | | | | | | | |
| | | |
| | | Phn: 651-388-8661 Fax: 651-388-0002 Web: www.dlricci.com E-mail: info@dlricci.com | | |
| | | D.L. Ricci Corp. 5001 Moundview Drive Red Wing, MN 55066 U.S.A. | | |
| | | |
| | | Sales, Rental, Technical Support Anytime. Anywhere. | | |
| | | |
| | | | | | | | | | | | | | |
