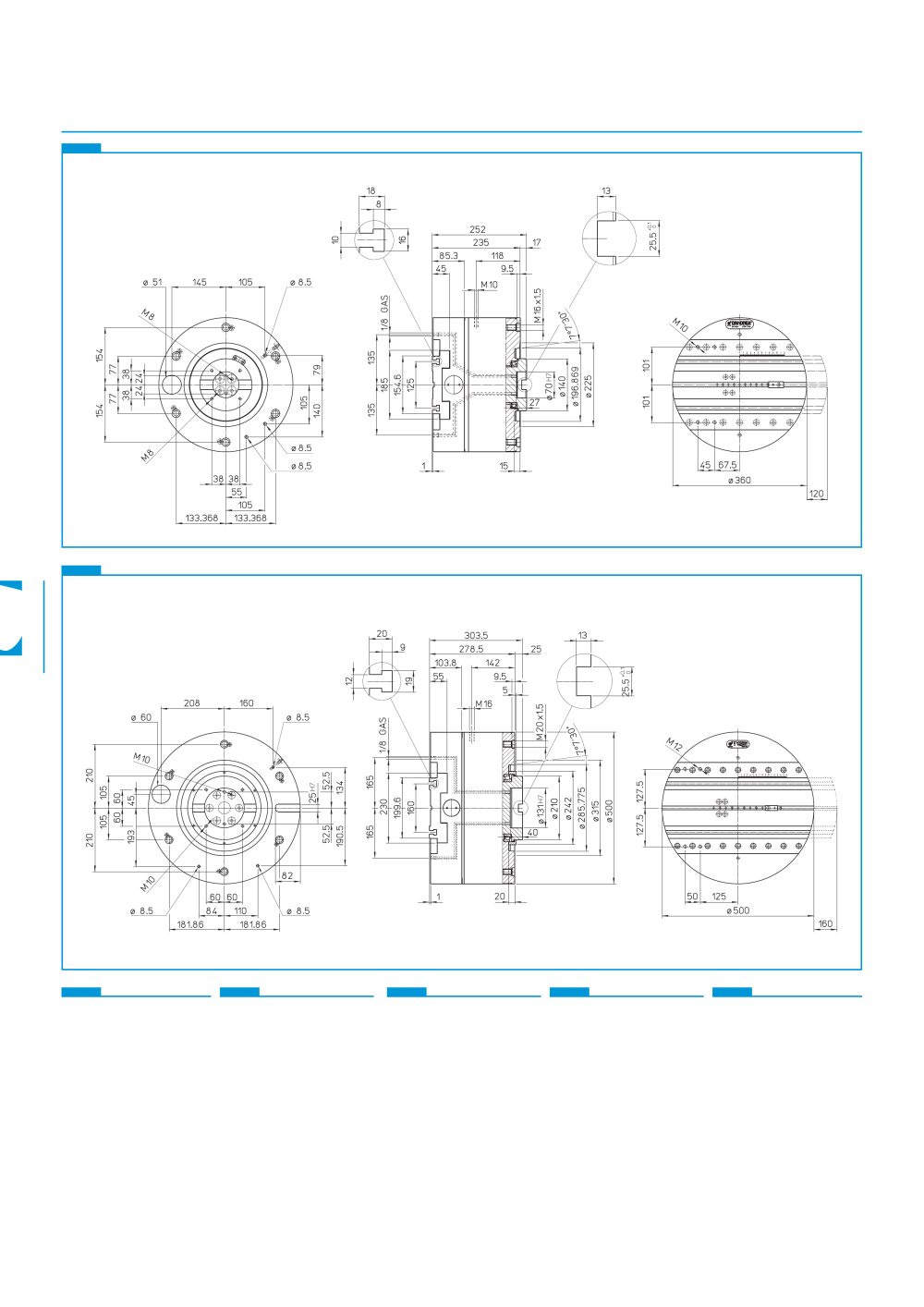

50 U-TRONIC Sizes Abmessungen Dimensiones Dimensions Dimensioni U-TRONIC 3-360 S A = Coolant outlet B = Presetting insert C = Radial trasverse D = Coolant passage way E = Cable ways F = Automatic lubrication hole G = Manual lubrication H = 0,5 - 1 BAR atomized lubrication hole I = 0,5 - 1 BAR internal pressurized air inlet L = block toolholder T slot M= Rotating body rotation pulling slots A = Ausgang Kühlmittel B = Voranbringungsdübel C = Radiallauf D = Durchlauf Kühlflüssigkeit E = Kabeldurchlauf F = Öse der automatischen Schmiervorrichtung G = manuelle Schmiervorrichtung H = 0,5 - 1 BAR Öse der zerstäubten Schmierung I = 0,5 - 1 BAR Lufteingang des internen Druckausgleichs L = T Nut Blockierung der Werkzeughalterung M= Antriebsnut Drehung des Rotationskörpers A = Salida refrigerante B = Cuña de presetting C = Carrera radial D = Paso líquido refrigerante E = Paso cables F = Agujero engrasador automático G = Engrasador manual H = 0,5 - 1 BAR agujero lubricación vaporizada I = 0,5 - 1 BAR entrada aire presurización interna L = Ranuras en T bloqueo portaherramientas M= Ranuras de arrastre rotación cuerpo giratorio A= Sortie du réfrigérant B = Cheville de pré-réglage C = Course radiale D = Passage du liquide réfrigérant E = Passage des câbles F = Orifice du graisseur automatique G = Graisseur manuel H = 0,5 - 1 BAR Orifice de lubrification nébulisée I = 0,5 - 1 BAR Entrée de l’air de pressurisation interne L = Cannelures en forme de « T » blocage porte-outil M= Cannelures d’entraînement - rotation du corps rotatif A = Uscita refrigerante B = Tassello di presetting C = Corsa radiale D = Passaggio liquido refrigerante E = Passaggio cavi F = Foro ingrassatore automatico G = Ingrassatore manule H = 0,5 - 1 BAR foro lubrificazione nebulizzata I = 0,5 - 1 BAR ingresso aria pressurizzazione interna L = Cave a T bloccaggio portautensili M= Cave di trascinamento rotazione corpo rotante U-TRONIC 5-500 S B B G G C C L L M M F F H I I E E H D D A A
