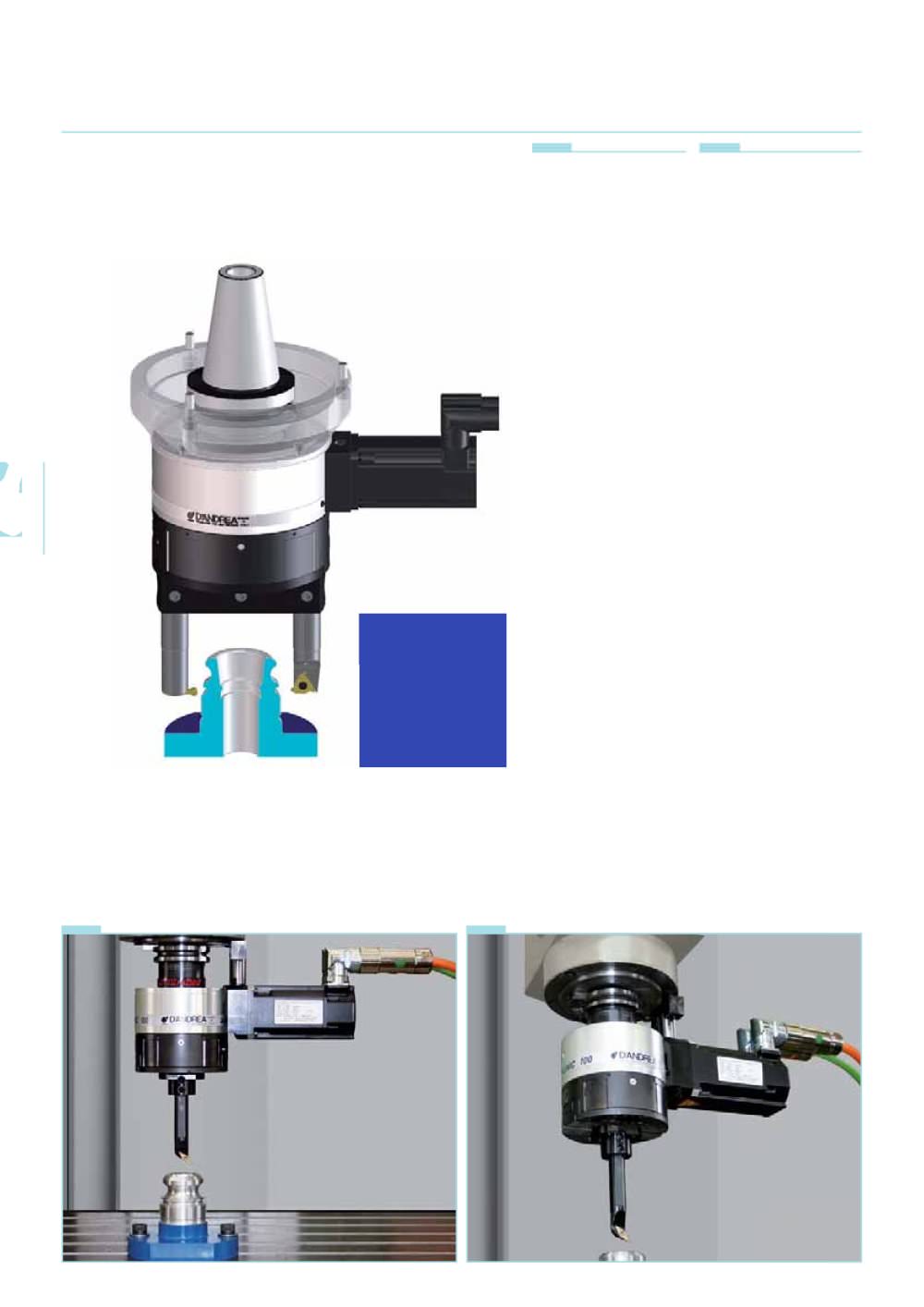

28 TA-TRONIC TA-TRONIC boring and facing heads can be manually or automatically applied on small boring machines, machining centres and special machines. Connection with the machine tool spindle occurs through a cone for the rotation of the rotating head and a flange for fastening the fixed body on to the fixed part of the machine. For lighter tasks a simple antirotation pin may be used. Two possibilities are available for the control unit of the TA-TRONIC head: - The first one involves a direct connection to the “U” axis of the NC in the machine tool which allows for boring, inner facing, outer facing, back –facing, grooving, complex profiles, threading and taper boring, taper and variable boring, concave and convex radium machining through the interpolation with the other axis. - The second with a simple and economical U-CONTROL postioner with a wireless REMOTE-CONTROL. The positioner can be connected to the M function of the machine to receive start signals of the various operations programmed on the REMOTE-CONTROL. This solution allows for boring machining, inner facing, outer facing, backfacing, inner and outer turning operations, grooves, complex profiles, threading, and taper boring. Spherical machining is not possible with machines equipped with the U-CONTROL WIRELESS KIT . General features Allgemeine Merkmale Die Ausbohr -– und Planbearbeitungsköpfe TA-TRONIC werden manuell oder automatisch auf kleinen Bohrmaschinen, Arbeitszentren und Spezialmaschinen angebracht. Die Verbindung mit der Spindel der Werkzeugmaschine erfolgt durch einen Konus zur Rotation des Rotationskörpers und einem Flansch zum Befestigen des festen Körpers am festen Teil der Maschine. Für nicht anspruchsvolle Bearbeitungen kann ein einfacher Rotationsverhindernder Bolzen verwendet werden. Für die Steuerung der TA-TRONIC Köpfe bestehen zwei Möglichkeiten: - die erste sieht die direkte Verbindung zur „U“ Achse der Nummernkontrolle der Werkzeugmaschine zur Ausführung von Bohrarbeiten, Innen – außen und Unterschnittplanbearbeitungen, innen – und Aussendrehen, Kerben und phonografische Spiralen, Gewindeschneiden und konische, auch variable Planbearbeitungen, sowie konkave und konvexe Radialbearbeitungen mittels Interpolation mit den anderen Achsen vor. - Die zweite besteht aus einer einfachen und günstigen U-CONTROL Positioniereinrichtung mit REMOTE CONTROL wireless. Die Positioniereinrichtung kann an die M Funktionen der Maschinensteuerung zum Erhalt der Startsignale der verschiedenen, auf REMOTECONTROL programmierten Vorgänge, angeschlossen werden. Diese Lösung ermöglicht Bohrarbeiten, innen – und Aussendrehen, Kerben und phonografische Spiralen, sowie konisches Gewindescheiden und Bohrarbeiten. Auf mit U-CONTROL WIRELESS ausgestatteten Maschinen können auch Rundbearbeitungen ausgeführt werden.
