Linea automatica di confezionamento a passo a12 posizioni. L’ingresso e l’uscita dei flaconi,disposte parallelamente e sullo stesso lato, per-mettono lo sfruttamento massimo dello spazio all’interno, al fine di svolgere un elevato nume- ro di operazioni. La rapidità di cambio formato e la scelta di diversi programmi di lavoro ren- dono LA1 particolarmente versatile e adatta anche a piccole produzioni. Nel caso riportato, oltre alle tre postazioni dicaricamento prodotto, sono presenti: una posta-zione di messa a livello tramite vuoto pneumati- co, una postazione posa pompa (introduzione della micro-pompa nel flacone), una postazione di preaggraffatura (per correggere la centratura della micro-pompa e operare un bloccaggio provvisorio della stessa) ed infine una postazio- ne di aggraffatura. La movimentazione dei flaco- ni è prodotta da un nastro trasportatore a circuitochiuso, ma è comunque possibile inserire LA1 inuna linea esistente e renderla parte di essa. La configurazione della LA1 resta aperta a eventuali richieste specifiche del cliente.

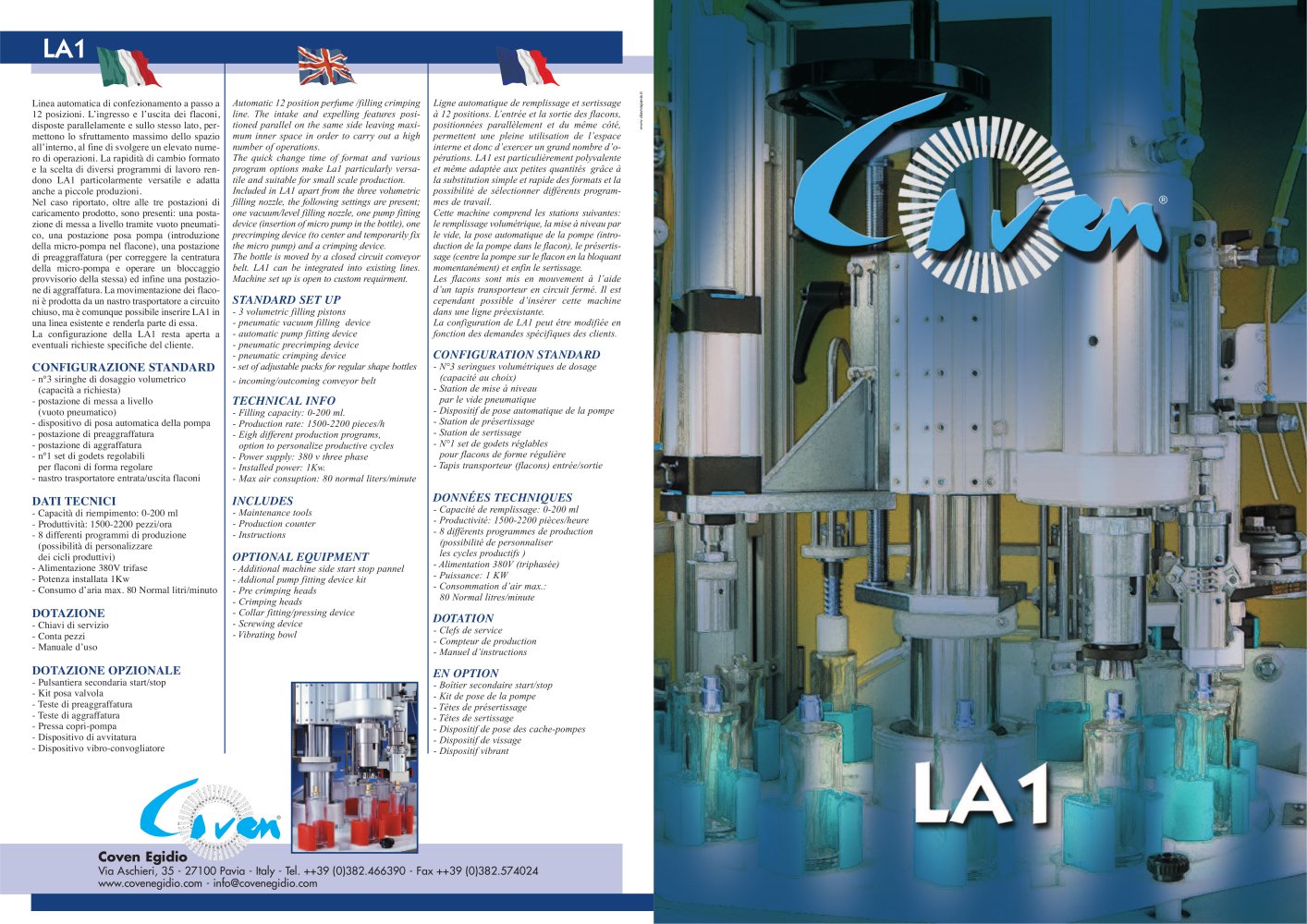

Automatic filling and crimping machine - LA1 - 28103 LA1

Automatic 12 position perfume /filling crimpingline. The intake and expelling features posi- tioned parallel on the same side leaving maxi- mum inner space in order to carry out a highnumber of operations. The quick change time of format and variousprogram options make La1 particularly versa- tile and suitable for small scale production. Included in LA1 apart from the three volumetric filling nozzle, the following settings are present; one vacuum/level filling nozzle, one pump fitting device (insertion of micro pump in the bottle), oneprecrimping device (to center and temporarily fixthe micro pump) and a crimping device. The bottle is moved by a closed circuit conveyor belt. LA1 can be integrated into existing lines. Machine set up is open to custom requirment. Ligne automatique de remplissage et sertissage à 12 positions. L’entrée et la sortie des flacons, positionnées parallèlement et du même côté, permettent une pleine utilisation de l’espace interne et donc d’exercer un grand nombre d’o- pérations. LA1 est particulièrement polyvalente et même adaptée aux petites quantitésgrâce à la substitution simple et rapide des formats et la possibilité de sélectionner différents program- mes de travail. Cette machine comprend les stations suivantes: le remplissage volumétrique, la mise à niveau parle vide, la pose automatique de la pompe (intro-duction de la pompe dans le flacon), le présertis- sage (centre la pompe sur le flacon en la bloquant momentanément) et enfin le sertissage. Les flacons sont mis en mouvement à l’aide d’un tapis transporteur en circuit fermé. Il est cependant possible d’insérer cette machine dans une ligne préexistante.La configuration de LA1 peut être modifiée enfonction des demandes spécifiques des clients.
www.diavivapavia.it

®

STANDARD SET UP

- 3 volumetric filling pistons - pneumatic vacuum filling device - automatic pump fitting device - pneumatic precrimping device - pneumatic crimping device - set of adjustable pucks for regular shape bottles - incoming/outcoming conveyor belt

CONFIGURATION STANDARD CONFIGURAZIONE STANDARD

- N°3 seringues volumétriques de dosage(capacité au choix)- Station de mise à niveau par le vide pneumatique- Dispositif de pose automatique de la pompe- Station de présertissage- Station de sertissage - N°1 set de godets réglables pour flacons de forme régulière- Tapis transporteur (flacons) entrée/sortie - n°3 siringhe di dosaggio volumetrico (capacità a richiesta)- postazione di messa a livello (vuoto pneumatico)- dispositivo di posa automatica della pompa - postazione di preaggraffatura - postazione di aggraffatura - n°1 set di godets regolabili per flaconi di forma regolare- nastro trasportatore entrata/uscita flaconi

TECHNICAL INFO

- Filling capacity: 0-200 ml. - Production rate: 1500-2200 pieces/h - Eigh different production programs,option to personalize productive cycles- Power supply: 380 v three phase - Installed power: 1Kw.- Max air consuption: 80 normal liters/minute

DATI TECNICI INCLUDES DONNÉES TECHNIQUES

- Capacità di riempimento: 0-200 ml - Produttività: 1500-2200 pezzi/ora - 8 differenti programmi di produzione (possibilità di personalizzare dei cicli produttivi)- Alimentazione 380Vtrifase - Potenza installata 1Kw - Consumo d’aria max. 80 Normal litri/minuto - Maintenance tools - Production counter - Instructions - Capacité de remplissage: 0-200 ml - Productivité: 1500-2200 pièces/heure - 8 différents programmes de production (possibilité de personnaliser les cycles productifs )- Alimentation 380V (triphasée)- Puissance: 1 KW - Consommation d’air max.: 80 Normal litres/minute

OPTIONAL EQUIPMENT

- Additional machine side start stop pannel - Addional pump fitting device kit - Pre crimping heads - Crimping heads - Collar fitting/pressing device - Screwing device - Vibrating bowl

DOTAZIONE

- Chiavi di servizio - Conta pezzi- Manuale d’uso

DOTATION

- Clefs de service - Compteur de production - Manuel d’instructions

DOTAZIONE OPZIONALE

- Pulsantiera secondaria start/stop- Kit posa valvola- Teste di preaggraffatura- Teste di aggraffatura - Pressa copri-pompa - Dispositivo di avvitatura - Dispositivo vibro-convogliatore

EN OPTION

- Boîtier secondaire start/stop - Kit de pose de la pompe - Têtes de présertissage - Têtes de sertissage- Dispositif de pose des cache-pompes- Dispositif de vissage - Dispositif vibrant
®

Coven Egidio

Via Aschieri, 35 - 27100 Pavia - Italy - Tel. ++39 (0)382.466390 - Fax ++39 (0)382.574024www.covenegidio.com - info@covenegidio.com
