Text version of the page

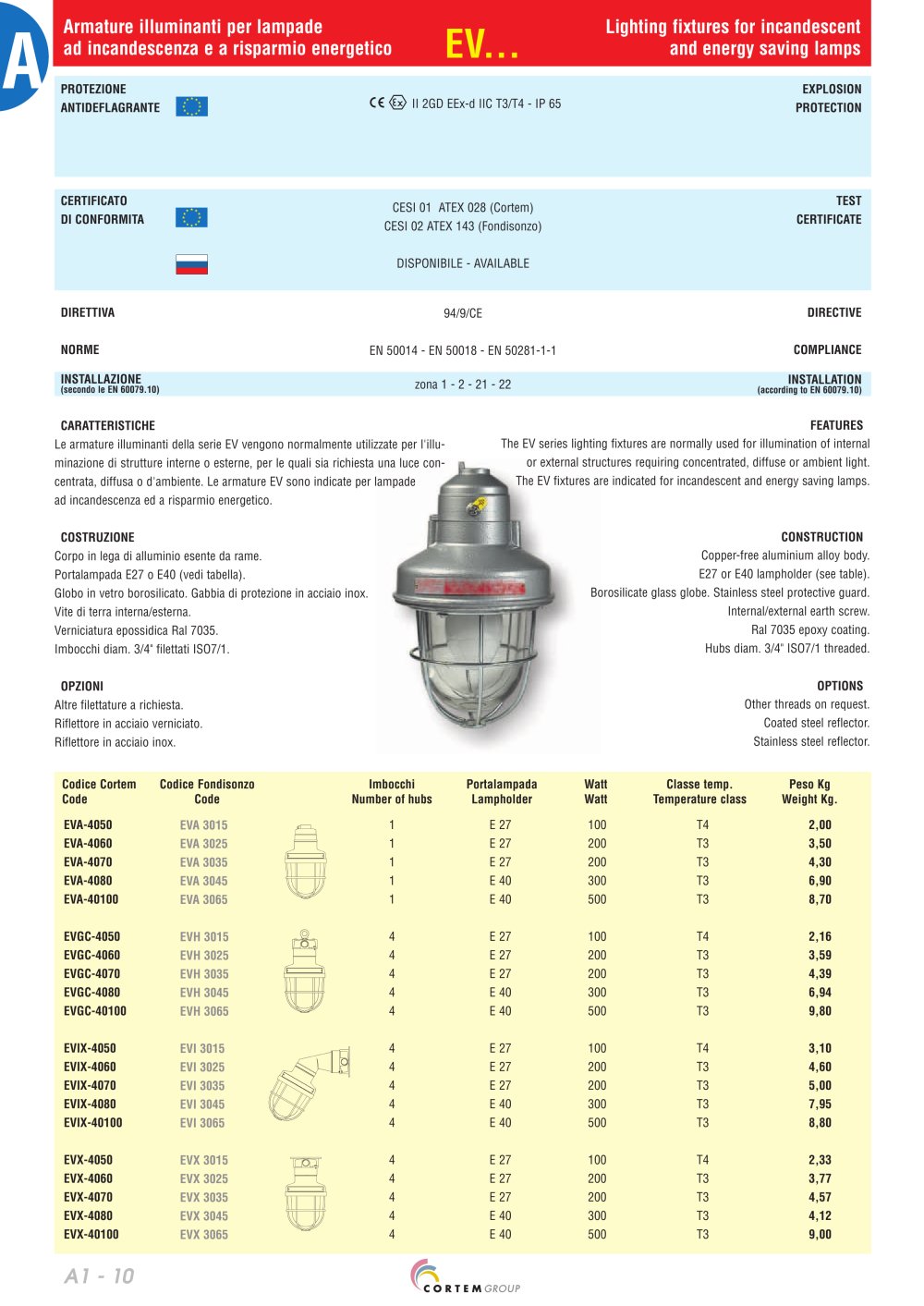

| A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Armature illuminanti per lampade ad incandescenza e a risparmio energetico | Lighting fixtures for incandescent and energy saving lamps | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EV... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIRETTIVA | DIRECTIVE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 94/9/CE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NORME INSTALLAZIONE (secondo le EN 60079.10) | COMPLIANCE INSTALLATION (according to EN 60079.10) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EN 50014 - EN 50018 - EN 50281-1-1 zona 1 - 2 - 21 - 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CARATTERISTICHE Le armature illuminanti della serie EV vengono normalmente utilizzate per l'illuminazione di strutture interne o esterne, per le quali sia richiesta una luce concentrata, diffusa o d'ambiente. Le armature EV sono indicate per lampade ad incandescenza ed a risparmio energetico. | FEATURES The EV series lighting fixtures are normally used for illumination of internal or external structures requiring concentrated, diffuse or ambient light. The EV fixtures are indicated for incandescent and energy saving lamps. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COSTRUZIONE Corpo in lega di alluminio esente da rame. Portalampada E27 o E40 (vedi tabella). Globo in vetro borosilicato. Gabbia di protezione in acciaio inox. Vite di terra interna/esterna. Verniciatura epossidica Ral 7035. Imbocchi diam. 3/4" filettati ISO7/1. OPZIONI Altre filettature a richiesta. Riflettore in acciaio verniciato. Riflettore in acciaio inox. | CONSTRUCTION Copper-free aluminium alloy body. E27 or E40 lampholder (see table). Borosilicate glass globe. Stainless steel protective guard. Internal/external earth screw. Ral 7035 epoxy coating. Hubs diam. 3/4" ISO7/1 threaded. OPTIONS Other threads on request. Coated steel reflector. Stainless steel reflector. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Codice Cortem Code EVA-4050 EVA-4060 EVA-4070 EVA-4080 EVA-40100 | Codice Fondisonzo Code EVA 3015 EVA 3025 EVA 3035 EVA 3045 EVA 3065 | Imbocchi Number of hubs | Portalampada Lampholder E 27 E 27 E 27 E 40 E 40 | Watt Watt 100 200 200 300 500 | Classe temp. Temperature class T4 T3 T3 T3 T3 | Peso Kg Weight Kg. 2,00 3,50 4,30 6,90 8,70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVGC-4050 EVGC-4060 EVGC-4070 EVGC-4080 EVGC-40100 EVIX-4050 EVIX-4060 EVIX-4070 EVIX-4080 EVIX-40100 | E 27 E 27 E 27 E 40 E 40 E 27 E 27 E 27 E 40 E 40 | 100 200 200 300 500 100 200 200 300 500 | T4 T3 T3 T3 T3 T4 T3 T3 T3 T3 | 2,16 3,59 4,39 6,94 9,80 3,10 4,60 5,00 7,95 8,80 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVH 3015 EVH 3025 EVH 3035 EVH 3045 EVH 3065 EVI 3015 EVI 3025 EVI 3035 EVI 3045 EVI 3065 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVX-4050 EVX-4060 EVX-4070 EVX-4080 EVX-40100 | E 27 E 27 E 27 E 40 E 40 | 100 200 200 300 500 | T4 T3 T3 T3 T3 | 2,33 3,77 4,57 4,12 9,00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVX 3015 EVX 3025 EVX 3035 EVX 3045 EVX 3065 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
