| B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CERTIFICATO DI CONFORMITA | TEST CERTIFICATE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CESI 01 ATEX 004U (Fondisonzo)(custodia vuota - component) CESI 00 ATEX 036U (Cortem) CESI 02 ATEX 007 (Fondisonzo)(custodia portamorsetti - terminal box) CESI 01 ATEX 026 (Cortem) CESI 02 ATEX 006 (Fondisonzo)(unità di controllo, comando e segnalazione - control, command and signalling unit) CESI 01 ATEX 027 (Cortem) (unità di controllo, comando e segnalazione - control, command and signalling unit) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DISPONIBILE-AVAILABLE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

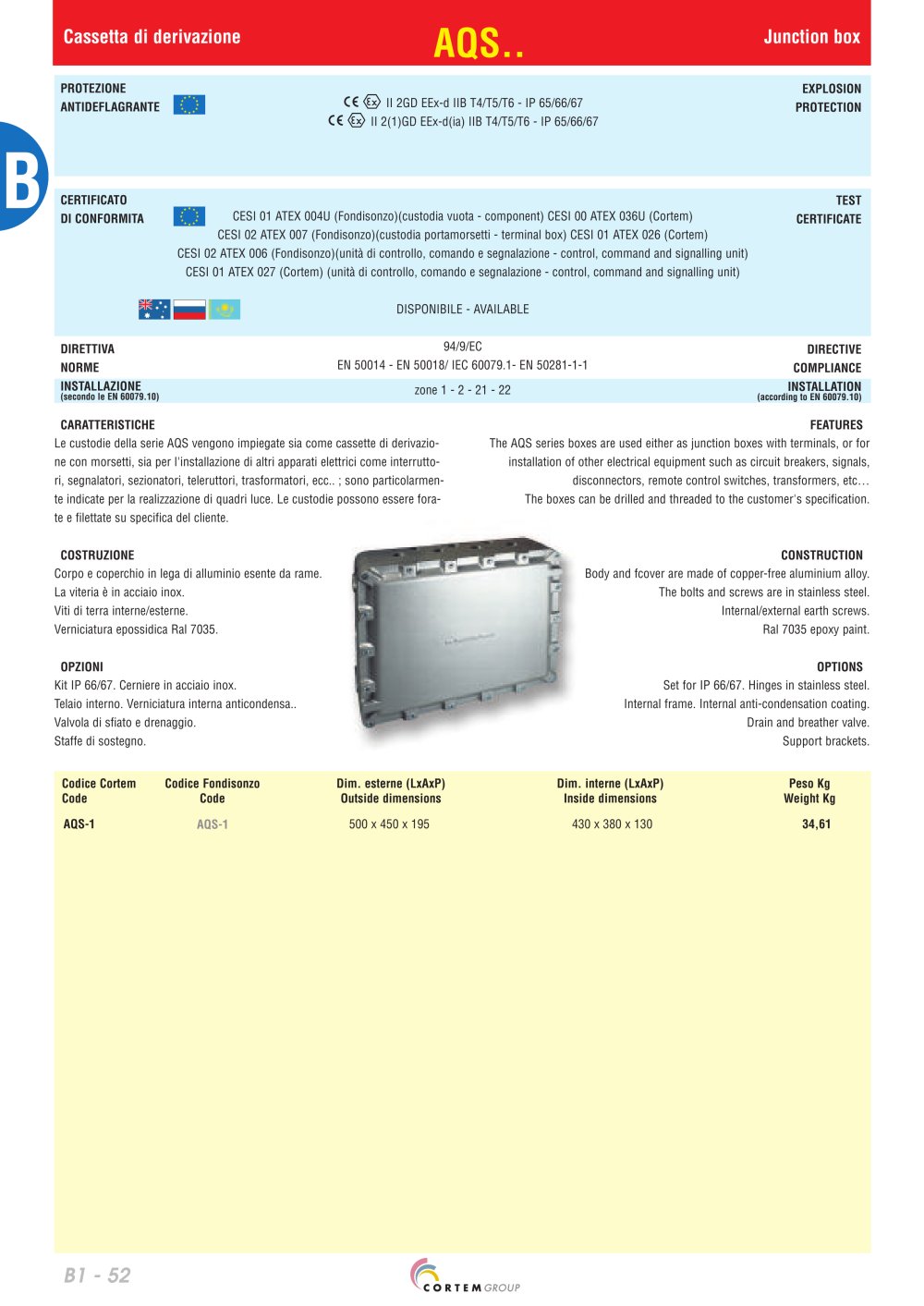

| CARATTERISTICHE Le custodie della serie AQS vengono impiegate sia come cassette di derivazione con morsetti, sia per l'installazione di altri apparati elettrici come interruttori, segnalatori, sezionatori, teleruttori, trasformatori, ecc.. ; sono particolarmente indicate per la realizzazione di quadri luce. Le custodie possono essere forate e filettate su specifica del cliente. | FEATURES The AQS series boxes are used either as junction boxes with terminals, or for installation of other electrical equipment such as circuit breakers, signals, disconnectors, remote control switches, transformers, etc... The boxes can be drilled and threaded to the customer's specification. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COSTRUZIONE Corpo e coperchio in lega di alluminio esente da rame. La viteria è in acciaio inox. Viti di terra interne/esterne. Verniciatura epossidica Ral 7035. OPZIONI Kit IP 66/67. Cerniere in acciaio inox. Telaio interno. Verniciatura interna anticondensa.. Valvola di sfiato e drenaggio. Staffe di sostegno. | CONSTRUCTION Body and fcover are made of copper-free aluminium alloy. The bolts and screws are in stainless steel. Internal/external earth screws. Ral 7035 epoxy paint. OPTIONS Set for IP 66/67. Hinges in stainless steel. Internal frame. Internal anti-condensation coating. Drain and breather valve. Support brackets. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Codice Cortem Code | Codice Fondisonzo Code | Dim. esterne (LxAxP) Outside dimensions | Dim. interne (LxAxP) Inside dimensions | Peso Kg Weight Kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AQS-1 | 500 x 450 x 195 | 430x380x 130 | 34,61 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AQS-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B1 -52 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
