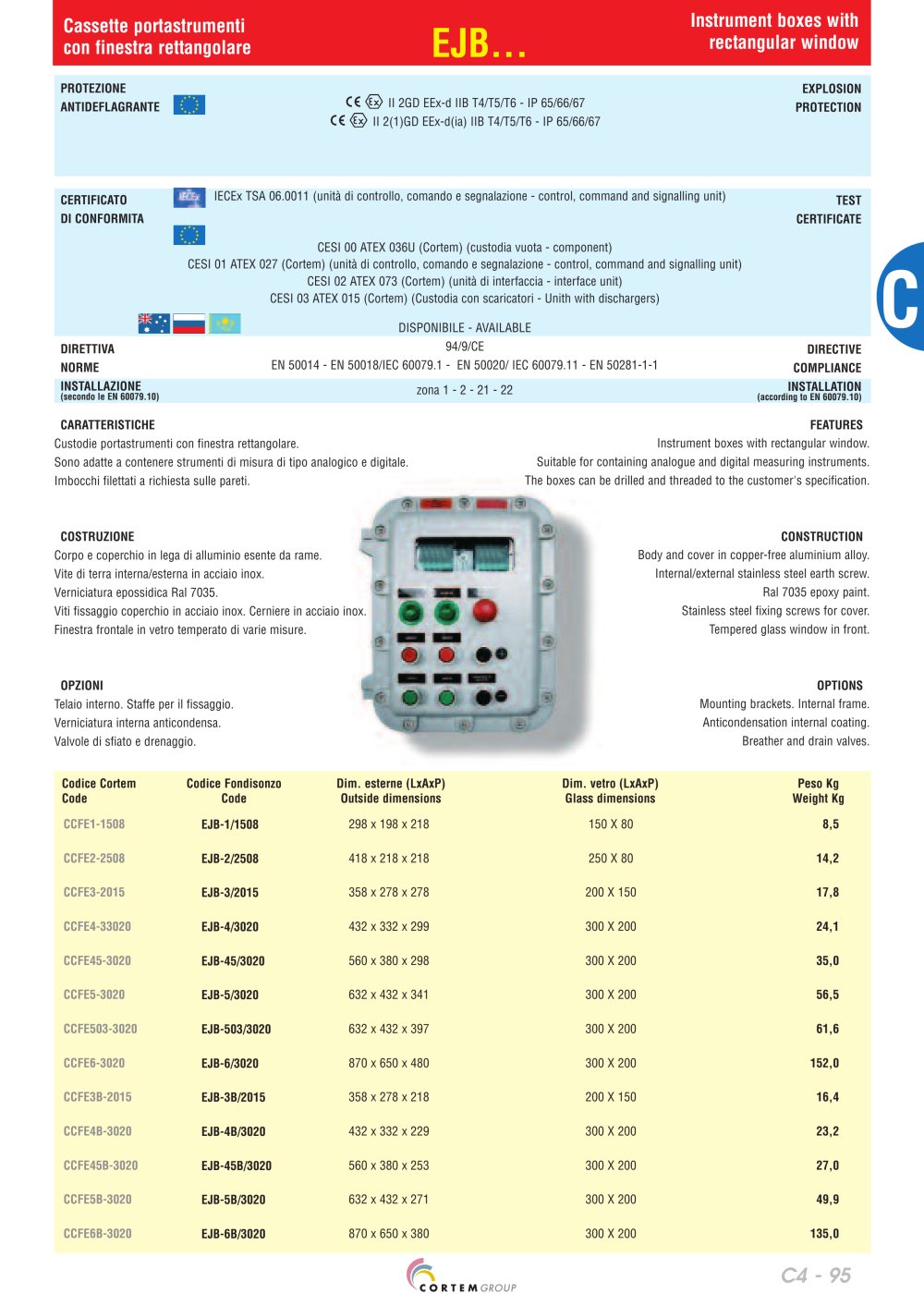

Instrument boxes with rectangular window

Cassette portastrumenti con finestra rettangolare

EJB...

PROTEZIONE EXPLOSION

ANTIDEFLAGRANTE C€ ® N ^2GD ^EEx-d ^IIB ^T4/T5/T6 ^- ^IP ^65/66/67 PROTECTION

C€ ® II 2(1)GD EEx-d(ia) IIB T4/T5/T6 - IP 65/66/67


CERTIFICATO DI CONFORMITÀ	lECEx TSA 0(3.0011 (unità di controllo, comando e segnalazione - control, command and signalling unit) EH ^M CESI 00 ATEX 036U (Cortem) (custodia vuota - component) CESI 01 ATEX 027 (Cortem) (unità di controllo, comando e segnalazione - control, command and signalling unit) CESI 02 ATEX 073 (Cortem) (unità di interfaccia - interface unit) CESI 03 ATEX 015 (Cortem) (Custodia con scaricatori - Unith with dischargers) _ DISPONIBILE-AVAILABLE	TEST CERTIFICATE
DIRETTIVA NORME	94/9/CE EN 50014 - EN 50018/IEC 60079.1 - EN 50020/IEC 60079.11 - EN 50281-1-1	DIRECTIVE COMPLIANCE
INSTALLAZIONE (secondo le EN 60079.10)	zona 1 - 2 - 21 - 22	INSTALLATION (according to EN 60079.10)

CARATTERISTICHE

Custodie portastrumenti con finestra rettangolare.

Sono adatte a contenere strumenti di misura di tipo analogico e digitale.

Imbocchi filettati a richiesta sulle pareti.

FEATURES

Instrument boxes with rectangular window. Suitable for containing analogue and digital measuring instruments The boxes can be drilled and threaded to the customer's specification.

COSTRUZIONE

Corpo e coperchio in lega di alluminio esente da rame. Vite di terra interna/esterna in acciaio inox. Verniciatura epossidica Ral 7035.

Viti fissaggio coperchio in acciaio inox. Cerniere in acciaio inox. Finestra frontale in vetro temperato di varie misure.

CONSTRUCTION

Body and cover in copper-free aluminium alloy. Internal/external stainless steel earth screw.

Ral 7035 epoxy paint. Stainless steel fixing screws for cover. Tempered glass window in front.

OPZIONI

Telaio interno. Staffe per il fissaggio. Verniciatura interna anticondensa. Valvole di sfiato e drenaggio.

OPTIONS

Mounting brackets. Internal frame. Anticondensation internal coating. Breather and drain valves.


Codice Cortem Code CCFE1-1508	Codice Fondisonzo Code EJB-1/1508	Dim. esterne (LxAxP) Outside dimensions 298 x 198 x 218	Dim. vetro (LxAxP) Glass dimensions 150X80	Peso Kg Weight Kg 8,5
CCFE2-2508	EJB-2/2508	418 x 218 x 218	250 X 80	14,2
CCFE3-2015	EJB-3/2015	358 x 278 x 278	200 X 150	17,8
CCFE4-33020	EJB-4/3020	432 x 332 x 299	300 X 200	24,1
CCFE45-3020	EJB-45/3020	560 x 380 x 298	300 X 200	35,0
CCFE5-3020	EJB-5/3020	632 x 432 x 341	300 X 200	56,5
CCFE503-3020	EJB-503/3020	632 x 432 x 397	300 X 200	61,6
CCFE6-3020	EJB-6/3020	870 x 650 x 480	300 X 200	152,0
CCFE3B-2015	EJB-3B/2015	358 x 278 x 218	200 X 150	16,4
CCFE4B-3020	EJB-4B/3020	432 x 332 x 229	300 X 200	23,2
CCFE45B-3020	EJB-45B/3020	560 x 380 x 253	300 X 200	27,0
CCFE5B-3020	EJB-5B/3020	632 x 432 x 271	300 X 200	49,9
CCFE6B-3020	EJB-6B/3020	870 x 650 x 380	300 X 200	135,0
		VCO RTE M GROUP		*C4 - 95*
