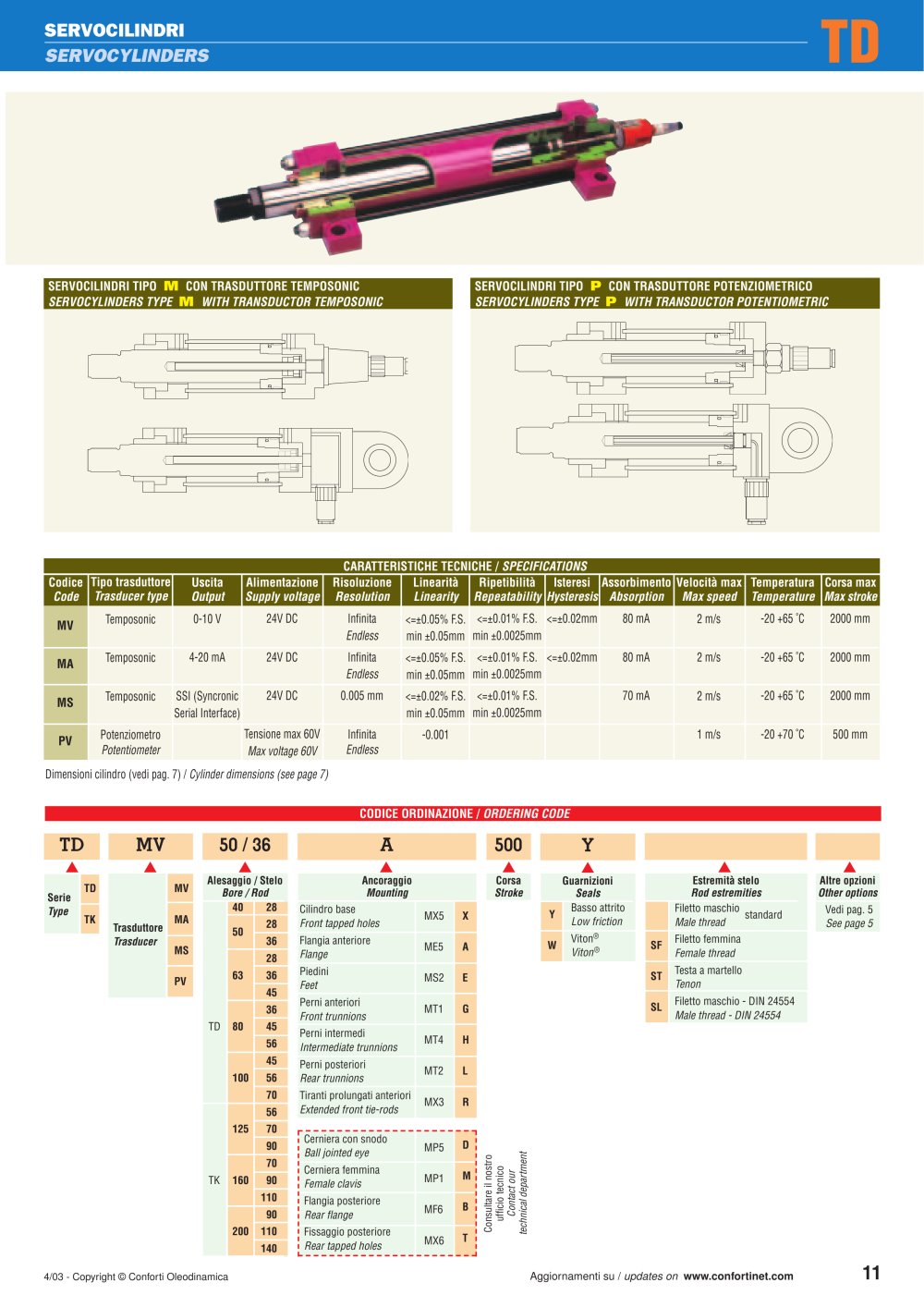

SERVOCILINDRI

SERVOCYLINDERS

SERVOCILINDRI TIPO M CON TRASDUTTORE TEMPOSONIC ■SERVOCILINDRI TIPO P CON TRASDUTTORE POTENZIOMETRICO

SERVOCYLINDERS TYPE M WITH TRANSDUCTOR TEMPOSONIC H SERVOCYLINDERS TYPE P WITH TRANSDUCTOR POTENTIOMETRIC

CARATTERISTICHE TECNICHE / SPECIFICATIONS

Codice Code

Tipo trasduttore Trasducer type

Uscita Output

Alimentazione Supply voltage

Risoluzione

Resolution

Linearità Linearity

Ripetibilità Isteresi Repeatability Hysteresis

Assorbimento Absorption

Velocità max Max speed

Temperatura Temperature

Corsa max Max stroke

Temposonic

0-10 V

24V DC

Infinita Endless

<=±0.05% F.S. min ±0.05mm

<=±0.01% F.S. <=±0.02mm

min ±0.0025mm

80 mA

2 m/s

-20 +65 T

2000 mm

Temposonic

4-20 mA

24V DC

Infinita Endless

<=±0.05% F.S. min ±0.05mm

<=±0.01% F.S. <=±0.02mm min ±0.0025mm

80 mA

2 m/s

-20 +65 T

2000 mm

Temposonic

SSI(Syncronic Serial Interface)

24V DC

0.005 mm

<=±0.02% F.S. min ±0.05mm

<=±0.01% F.S.

min ±0.0025mm

70 mA

2 m/s

-20 +65 T

2000 mm

Potenziometro Potentiometer

Tensione max 60V Max voltage 60V

Infinita Endless

-0.001

1 m/s

-20 +70 T

500 mm

Dimensioni cilindro (vedi pag. 7) / Cylinder dimensions (see page 7)

CODICE ORDINAZIONE / ORDERING CODE

TD ▲

MV ▲

50 / 36 ▲

Alesaggio / Stelo Bore / Rod



500	Y
▲		▲
Corsa		Guarnizioni
Stroke		Seals
	Y	Basso attrito
	Y	Low friction
	W	Viton®
	W	Viton®

▲

Estremità stelo Rod estremities

▲

Altre opzioni Other options

Vedi pag. 5 See page 5

▲

Ancoraggio Mounting

Cilindro base Front tapped holes Flangia anteriore Flange Piedini Feet

Perni anteriori Front trunnions Perni intermedi Intermediate trunnions Perni posteriori Rear trunnions Tiranti prolungati anteriori Extended front tie-rods

MX5


		TD
	Serie
	Type	TK


		MV
		MA
	Trasduttore	MA
	Trasducer
		MS
		PV


	40	28
		28
	50	28
		36
		28
	63	36
		45
		36
	80	45
		56
		45
	100	56
		70
		56
	125	70
		90
		70
	160	90
		110
		90
	200	110
		140

Filetto maschio

standard

Male thread Filetto femmina Female thread Testa a martello Tenon

Filetto maschio - DIN 24554 Male thread - DIN 24554

ME5

MS2

MT1

MT4

MT2

MX3

Cerniera con snodo Ball jointed eye Cerniera femmina Female clavis Flangia posteriore Rear flange Fissaggio posteriore Rear tapped holes

MP5

o c

O y

MP1

MF6

MX6

Aggiornamenti su / updates on www.eonfortinet.com
