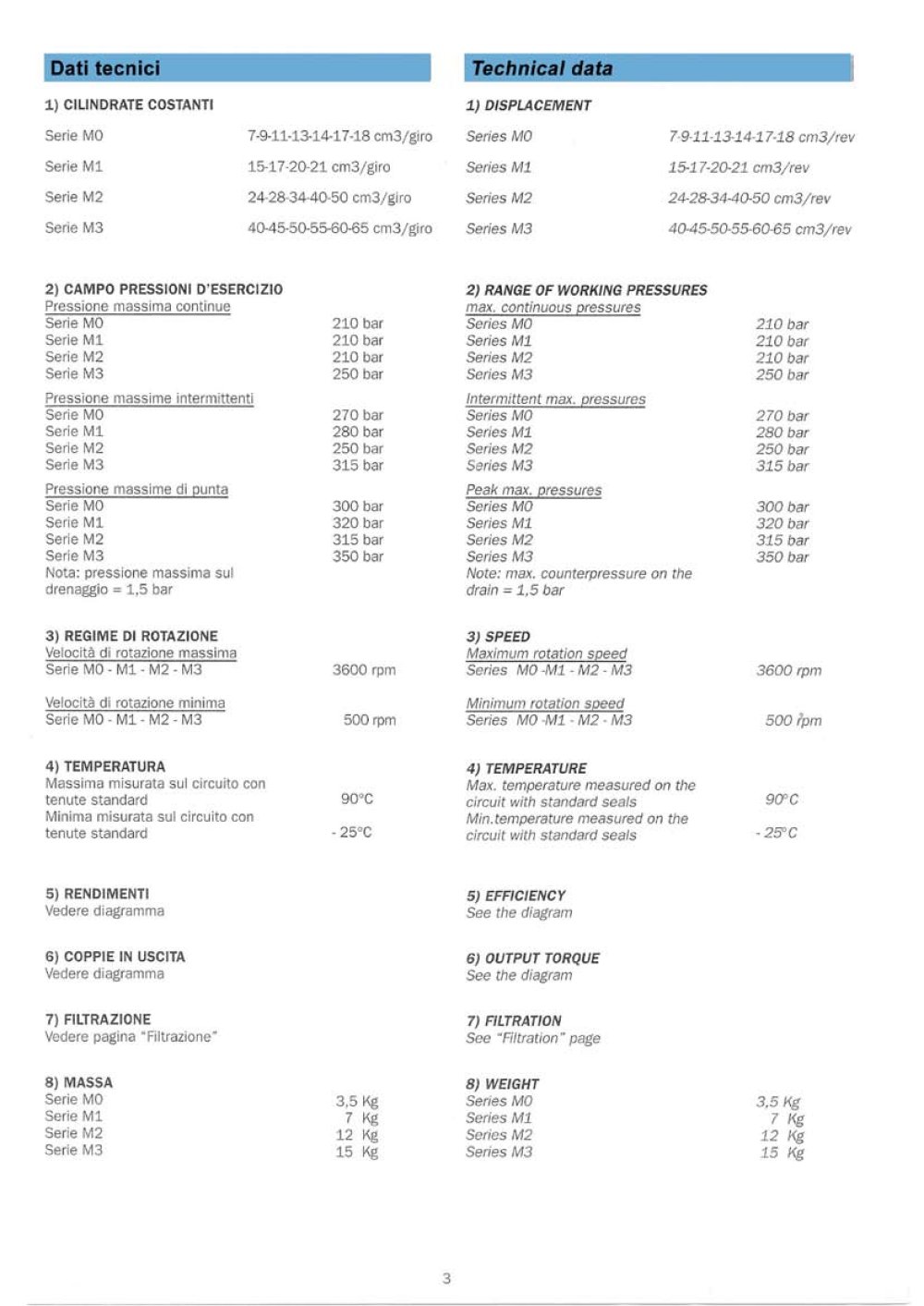

| Dati tecnici 1) CILINDRATE COSTANTI Sene MO Serie MI Serie M2 Sene M3 | Technical data 1) DISPLACEMENT Series MO Series Ml Series M2 Series M3 | |||||||||||||||||||||||||||||||||||
| 7-9-11-13-14-17-18 cm3/giro 15-17-20-21 cm3/giro 24 28 3440-50 cm3/glro 40-45-50-55-6O65 cm3/giro | ||||||||||||||||||||||||||||||||||||
| 7 911-13-14-17-18 cm3/rev 15-17-20-21 cm3/rev 24-28-34-40-50 cm3/rev 4045-50-55-6O65 cm3/rev | ||||||||||||||||||||||||||||||||||||
| 2} CAMPO PRESSIONI D'ESERCIZIO Pressione massima continue Sene MO 210 bar Serie MI 210 bar Serie M2 210 bar Serie M3 250 bar Pressione massime intermittenti Serie MO 270 bar Serie MI 280 bar Serie M2 250 bar Serie M3 315 bar Pressione massime di punta Serie MO 300 bar Serie MI 320 bar Serie M2 315 bar Serie M3 350 bar Nota: pressione massima sul drenaggio = 1.5 bar | 2) RANGE OF WORKING PRESSURES max. continuous pressures Scries MO 210 bar Senes Ml 210 bar Series M2 210 bar Series M3 250 bar Intermittent max. pressures Series MO 270 bar Senes Ml 280 bar Series M2 250 bar Series M3 315 bar Peak max. pressures Series MO 300 bar Series Ml 320 bar Series M2 315 bar Senes M3 350 bar Note: max. counterpressure on the drain = 1,5 bar | |||||||||||||||||||||||||||||||||||
| 3) REGIME DI ROTAZIONE Velocità di rotazione massima Serie MO - Ml - M2 - M3 Velocità di rotazione minima Serie MO MI • M2-M3 | ||||||||||||||||||||||||||||||||||||
| 3) SPEED Maximum rotation speed Series MO -Ml - M2 - M3 Series MO Ml M2 ■ M3 | ||||||||||||||||||||||||||||||||||||
| 3600 rpm 500 rpm | ||||||||||||||||||||||||||||||||||||
| 3600 rpm 500 rpm | ||||||||||||||||||||||||||||||||||||
| 4) TEMPERATURA Massima misurala sul circuito con tenute standard Minima misurata sul circuito con tenute standard | ||||||||||||||||||||||||||||||||||||
| 4) TEMPERATURE Max. temperature measured on the circuit with standard seals Min. temperature measured on the circuit with standard seals ■ 25° C | ||||||||||||||||||||||||||||||||||||
| 90°C -25JC | ||||||||||||||||||||||||||||||||||||
| 5) RENDIMENTI Vedere diagramma | ||||||||||||||||||||||||||||||||||||
| 5) EFFICIENCY See the diagram | ||||||||||||||||||||||||||||||||||||
| 6) COPPIE IN USCITA Vedere diagramma | ||||||||||||||||||||||||||||||||||||
| 6) OUTPUT TORQUE See we diagram | ||||||||||||||||||||||||||||||||||||
| 7) FILTRAZIONE Vedere pagina "Filtrazione' | ||||||||||||||||||||||||||||||||||||
| 7) FILTRATION See 'Filtration'page | ||||||||||||||||||||||||||||||||||||
| 8) MASSA Serie MO Serie Ml Serie M2 Sehe M3 | ||||||||||||||||||||||||||||||||||||
| 8) WEIGHT Series MO Series Ml Series M2 Series M3 | ||||||||||||||||||||||||||||||||||||
| 3.5 Kg 7 Kg 12 Kg 15 Kg | 3.5 Kg 7 Kg 12 Kg 15 Kg | |||||||||||||||||||||||||||||||||||
