| C-mac | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

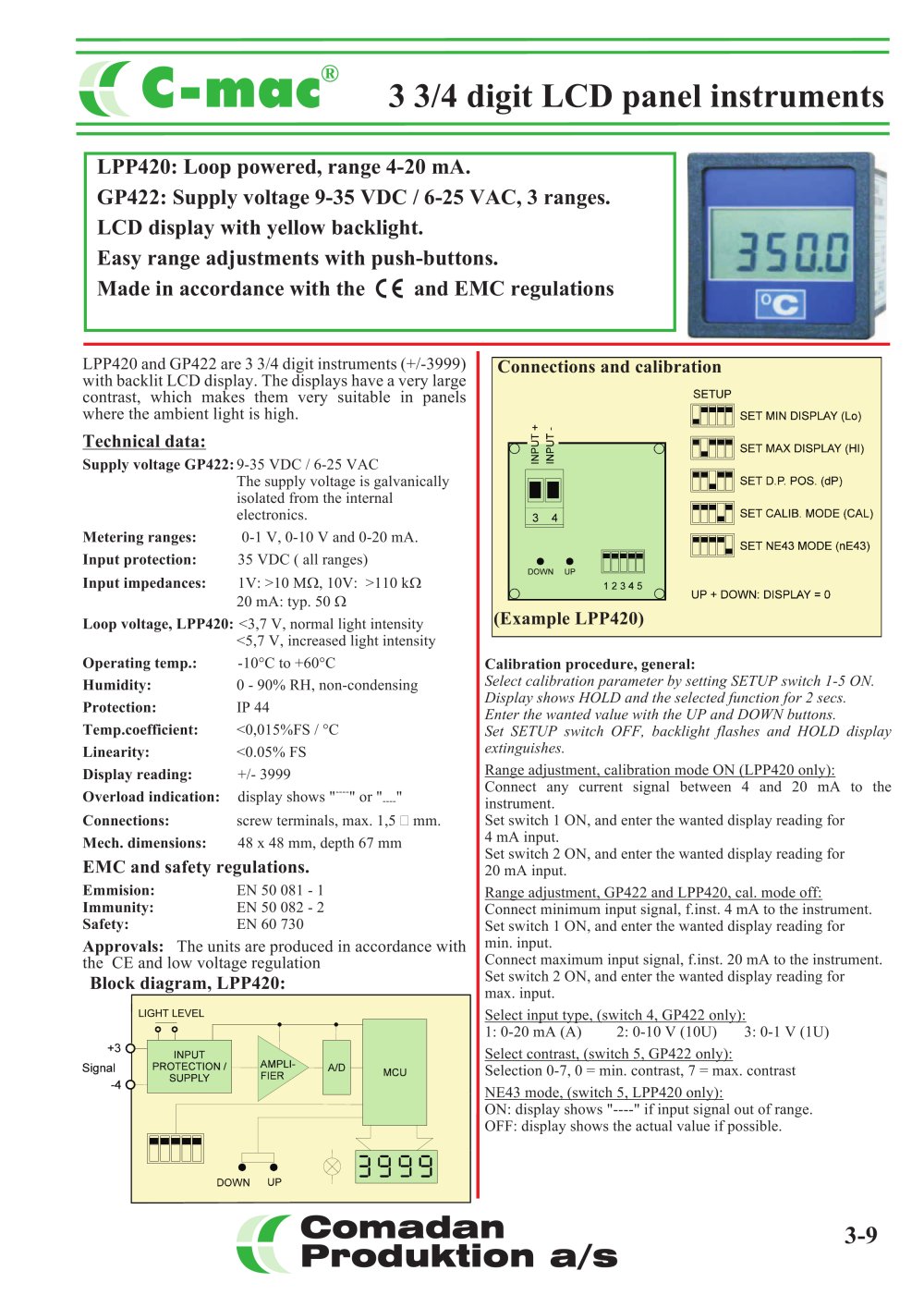

| 3 3/4 digit LCD panel instruments | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LPP420: Loop powered, range 4-20 mA. GP422: Supply voltage 9-35 VDC / 6-25 VAC, 3 ranges. LCD display with yellow backlight. Easy range adjustments with push-buttons. Made in accordance with the C £ and EMC regulations | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LPP420 and GP422 are 3 3/4 digit instruments (+/-3999) with backlit LCD display. The displays have a very large contrast, which makes them very suitable in panels where the ambient light is high. Technical data: Supply voltage GP422:9-35 VDC / 6-25 VAC The supply voltage is galvanically isolated from the internal electronics. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Connections and calibration | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SETUP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| pen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SET MIN DISPLAY (Lo) SET MAX DISPLAY (HI) SET D.P. POS. (dP) SET CALIB. MODE (CAL) SET NE43 MODE (nE43) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BBQBB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■I | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| pro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Metering ranges: Input protection: Input impedances: | 0-1 V, 0-10 V and 0-20 mA. 35 VDC (all ranges) 1V:>10MQ, 10V: >110kQ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BBBBy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWN UP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 2345 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UP + DOWN: DISPLAY = 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 mA: typ. 50 Q Loop voltage, LPP420: <3,7 V, normal light intensity <5,7 V, increased light intensity | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (Example LPP420) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating temp.: Humidity: Protection: Temp.coefficient: Linearity: Display reading: Overload indication: Connections: | -10°Cto+60°C 0 - 90% RH, non-condensing IP 44 <0,015%FS/°C <0.05% FS +/- 3999 display shows " "or"____" screw terminals, max. 1,5 □ mm. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Calibration procedure, general: Select calibration parameter by setting SETUP switch 1-5 ON. Display shows HOLD and the selected function for 2 secs. Enter the wanted value with the UP and DOWNbuttons. Set SETUP switch OFF, backlight flashes and HOLD display extinguishes. Range adjustment, calibration mode ON (LPP420 only): Connect any current signal between 4 and 20 mA to the instrument. Set switch 1 ON, and enter the wanted display reading for 4 mA input. Set switch 2 ON, and enter the wanted display reading for 20 mA input. Range adjustment, GP422 and LPP420, cal. mode off: Connect minimum input signal, f.inst. 4 mA to the instrument. Set switch 1 ON, and enter the wanted display reading for min. input. Connect maximum input signal, f.inst. 20 mA to the instrument. Set switch 2 ON, and enter the wanted display reading for max. input. Select input type, (switch 4, GP422 only): 1:0-20mA(A) 2:0-10V(10U) 3:0-1V(1U) Select contrast, (switch 5, GP422 only): Selection 0-7, 0 = min. contrast, 7 = max. contrast NE43 mode, (switch 5, LPP420 only): ON: display shows "---- " if input signal out of range. OFF: display shows the actual value if possible. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 x 48 mm, depth 67 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mech. dimensions: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EMC and safety regulations. Emmision: EN 50 081 -1 Immunity: EN 50 082 - 2 Safety: EN 60 730 Approvals: The units are produced in accordance with the CE and low voltage regulation Block diagram, LPP420: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LIGHT LEVEL II_ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INPUT PROTECTION / SUPPLY | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Signal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -4 0 I | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWN UP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| f Comadan V Produktion a/s | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 Q | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
