| v'C-mac® | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

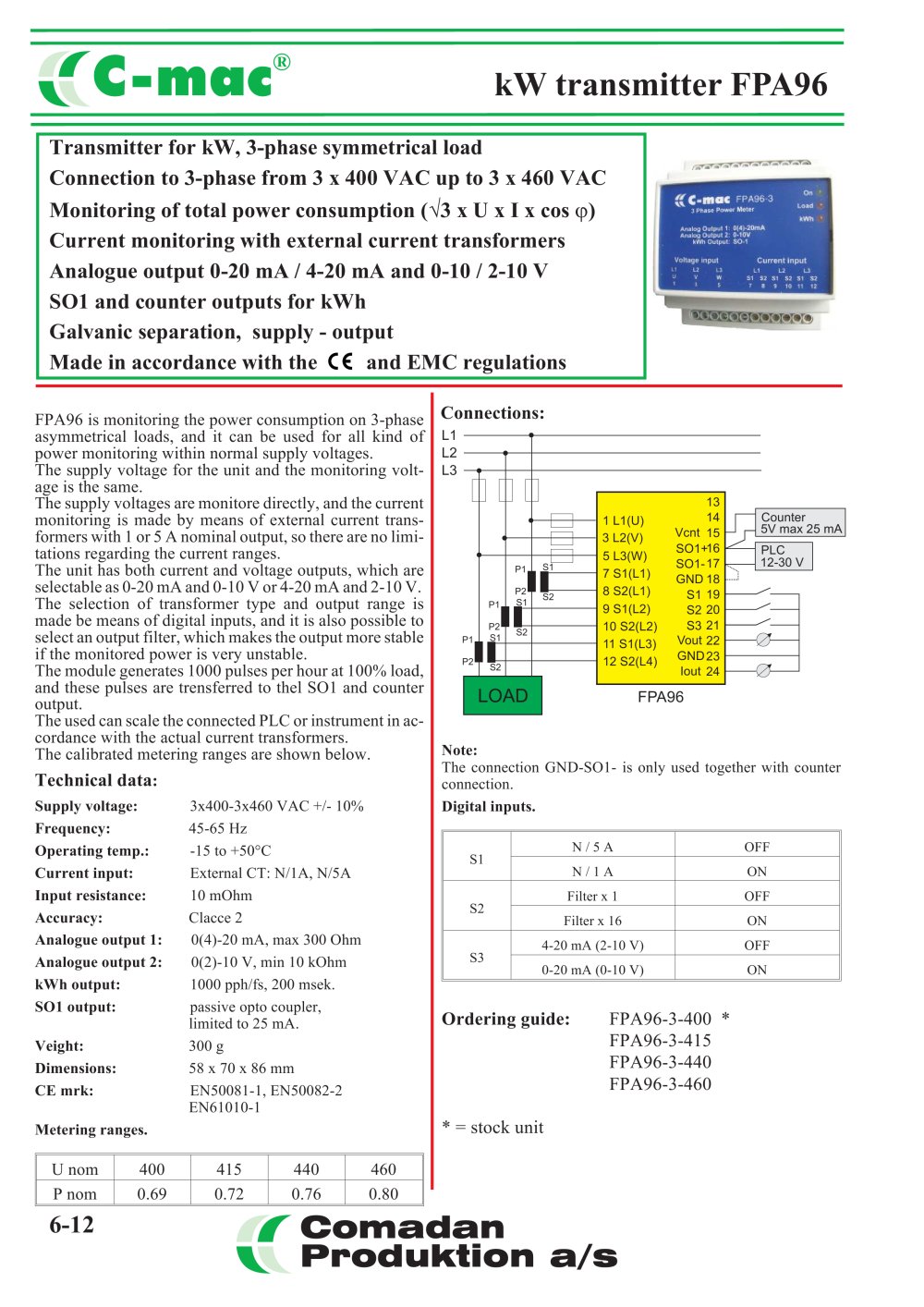

| kW transmitter FPA96 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transmitter for kW, 3-phase symmetrical load Connection to 3-phase from 3 x 400 VAC up to 3 x 460 VAC Monitoring of total power consumption (^3xUxIxcos 9) Current monitoring with external current transformers Analogue output 0-20 mA / 4-20 mA and 0-10 / 2-10 V SO1 and counter outputs for kWh Galvanic separation, supply - output Made in accordance with the C € and EMC regulations | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ((C-mdC FPA96-3 3 Pliase Pùwer Meter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Analog Output 1 : ü(4|-2flmA Anaicq Output 1 0-1ÜV vm Output Sù-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Connections: L1 L2 L3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FPA96 is monitoring the power consumption on 3-phase asymmetrical loads, and it can be used for all kind of power monitoring within normal supply voltages. The supply voltage for the unit and the monitoring voltage is the same. The supply voltages are monitore directly, and the current monitoring is made by means of external current transformers with 1 or 5 A nominal output, so there are no limitations regarding the current ranges. The unit has both current and voltage outputs, which are selectable as 0-20 mA and 0-10 V or 4-20 mA and 2-10 V. The selection of transformer type and output range is made be means of digital inputs, and it is also possible to select an output filter, which makes the output more stable if the monitored power is very unstable. The module generates 1000 pulses per hour at 100% load, and these pulses are trensferred to thel SO1 and counter output. The used can scale the connected PLC or instrument in accordance with the actual current transformers. The calibrated metering ranges are shown below. Technical data: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 14 Vcnt 15 SO1+16 SO1-17 GND18 51 19 52 20 53 21 Vout 22 GND23 Iout 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Counter 5V max 25 mA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I L1(U) 3 L2(V) 5 L3(W) 7 S1(L1) 8 S2(L1) 9 S1(L2) 10 S2(L2) II S1(L3) 12 S2(L4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PLC 12-30 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| II | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| II | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -m- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| II | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -m- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FPA96 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Note: The connection GND-SO1- is only used together with counter connection. Digital inputs. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3x400-3x460 VAC +/- 10% 45-65 Hz -15to+50°C External CT: N/1A, N/5A 10mOhm Clacce 2 0(4)-20 mA, max 300 Ohm 0(2)-10 V, min 10kOhm 1000 pph/fs, 200 msek. passive opto coupler, limited to 25 mA. 300 g 58 x 70 x 86 mm EN50081-1,EN50082-2 EN61010-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Supply voltage: Frequency: Operating temp.: Current input: Input resistance: Accuracy: Analogue output 1: Analogue output 2: kWh output: SO1 output: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ordering guide: | FPA96-3-400 FPA96-3-415 FPA96-3-440 FPA96-3-460 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Veight: Dimensions: CE mrk: Metering ranges. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * = stock unit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Comadan Produktion a/s | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6-12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
