| CAM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COLUMBIA MARKING TOOLS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

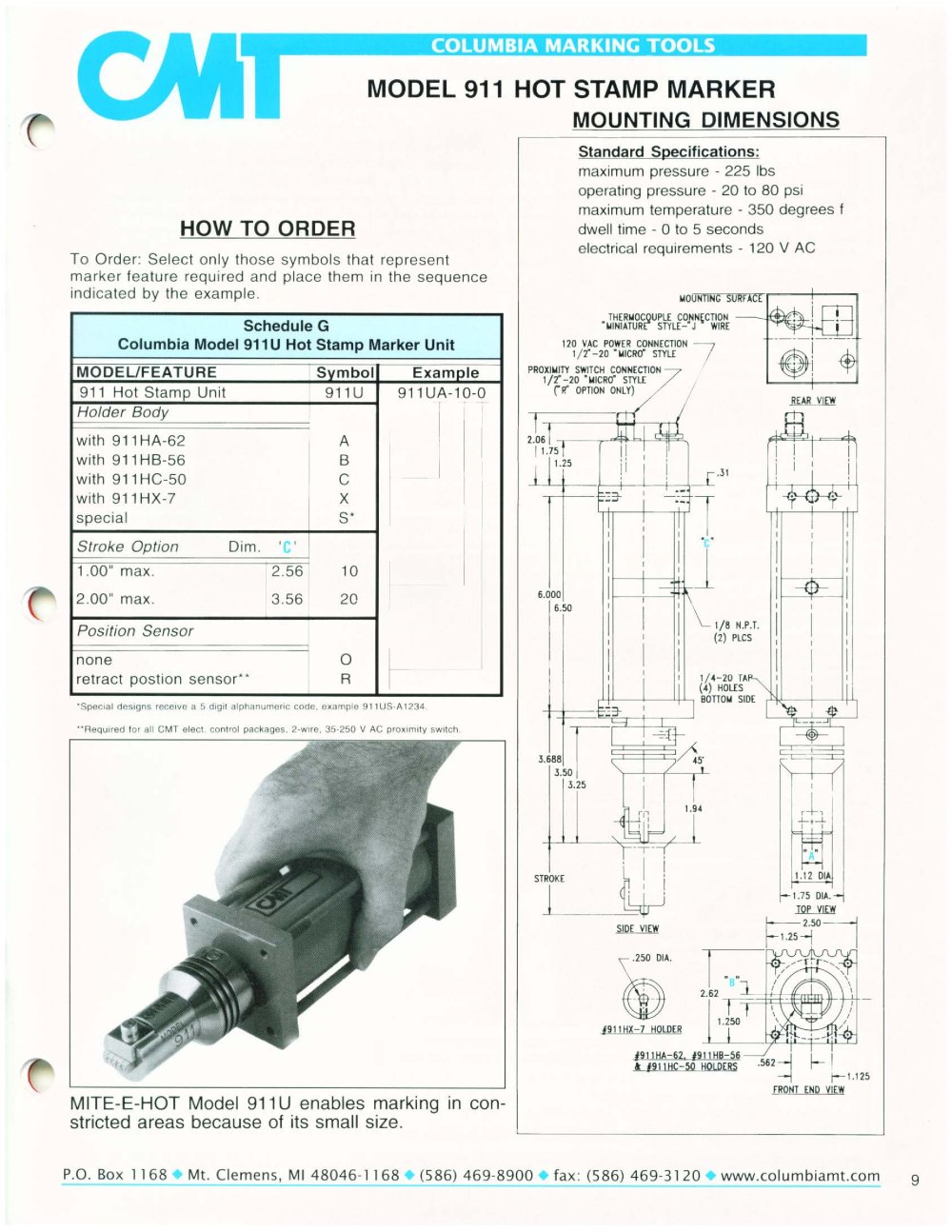

| MODEL 911 HOT STAMP MARKER MOUNTING DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard Specifications: maximum pressure - 225 lbs operating pressure - 20 to 80 psr maximum temperature - 350 degrees f dwell time - 0 to 5 seconds electrical requirements - 120 V AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HOW TO ORDER To Order: Select only those symbols that represent marker feature required and place them in the sequence indicated by the example. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mounting surface | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| THERMOCOUPLE CONNECTION 'MINIATURE* STYLE-"J WIRE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schedule G Columbia Model 911U Hot Stamp Marker Unit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 | U VftL rUHLK LUnnLLIIUN -7 1/2*-20 "micro* style / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODEL/FEATURE | proximity switch connection 1/2"-20 " micro" style Cr" option only) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Symbol | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Example | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 911 Hot Stamp Unit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 911 U | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 911UA-10-0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Holder Body | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| with 911HA-62 with 911HB-56 with 911HC-50 with 911HX-7 special | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A B C X s* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stroke Option | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dim. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.00" max. 2.00" max. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.56 3.56 | 10 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Position Sensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| none retract postion sensor** | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Special designs receive a 5 digit alphanumeric code, example 91 1US-A1234 "Required for all CMT elect control packages. 2-wire, 35-250 V AC proximity switch | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| jf91 < HX-7 HOLDER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J91IHA-62, I911HB-56-i i I | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| l_"911HC-50 HOLDERS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| —| 1—1.125 FRONT END VIEW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MITE-E-HOT Model 911U enables marking in constricted areas because of its small size. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P.O. Box 1168 Mt. Clemens, Ml 48046-1 168 (586) 469-8900 fax:(586)469-3120 www.columbiamt.com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
