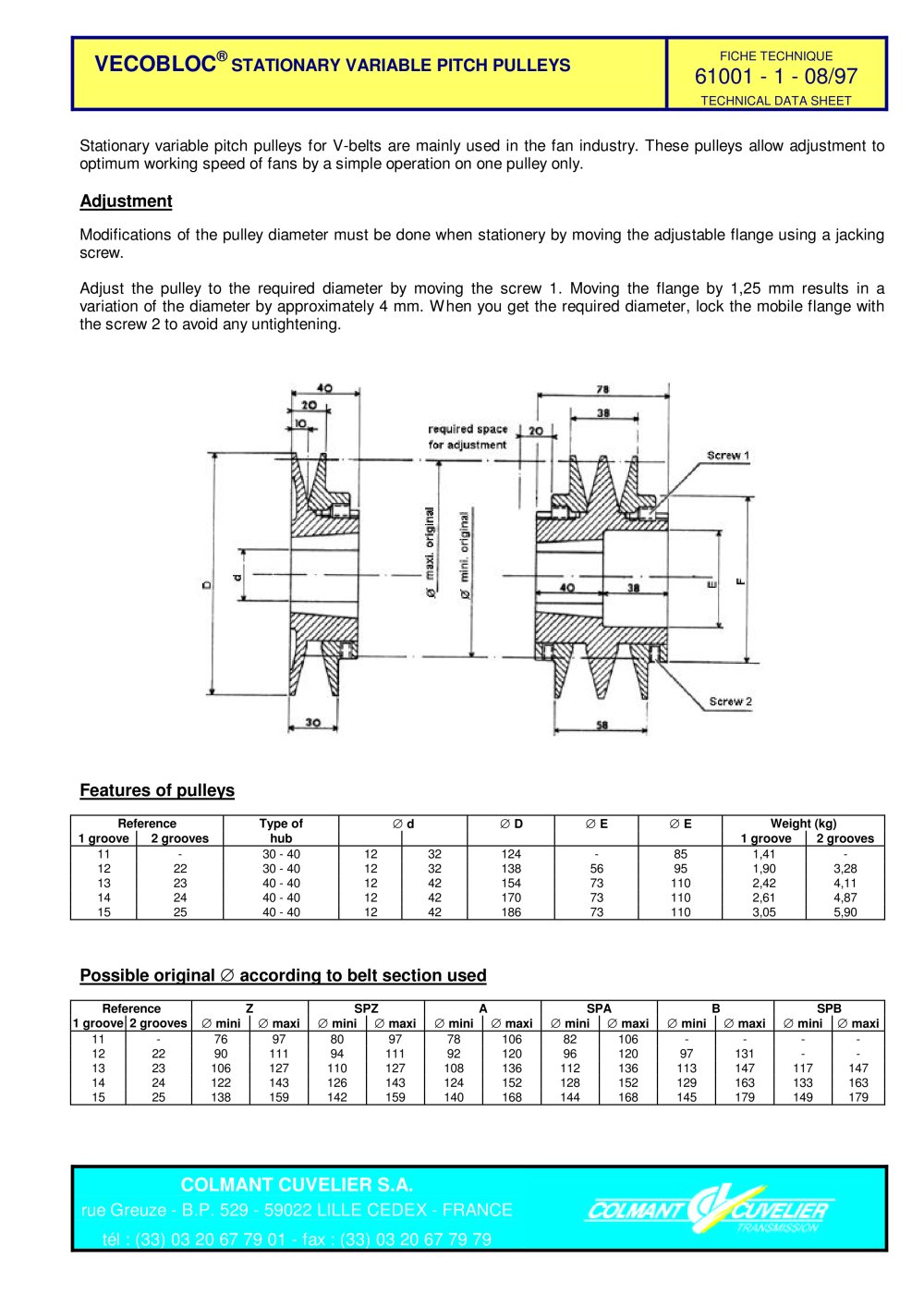

| Stationary variable pitch pulleys for V-belts are mainly used in the fan industry. These pulleys allow adjustment to optimum working speed of fans by a simple operation on one pulley only. Adjustment Modifications of the pulley diameter must be done when stationery by moving the adjustable flange using a jacking screw. Adjust the pulley to the required diameter by moving the screw 1. Moving the flange by 1,25 mm results in a variation of the diameter by approximately 4 mm. When you get the required diameter, lock the mobile flange with the screw 2 to avoid any untightening. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Features of pulleys | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Possible original 0 according to belt section used | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ie Greuze - B.P. 529 - 59022 LILLE CEDEX - FRANC tél : (33) 03 20 67 79 01 - fax : (33) 03 20 67 79 79 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
