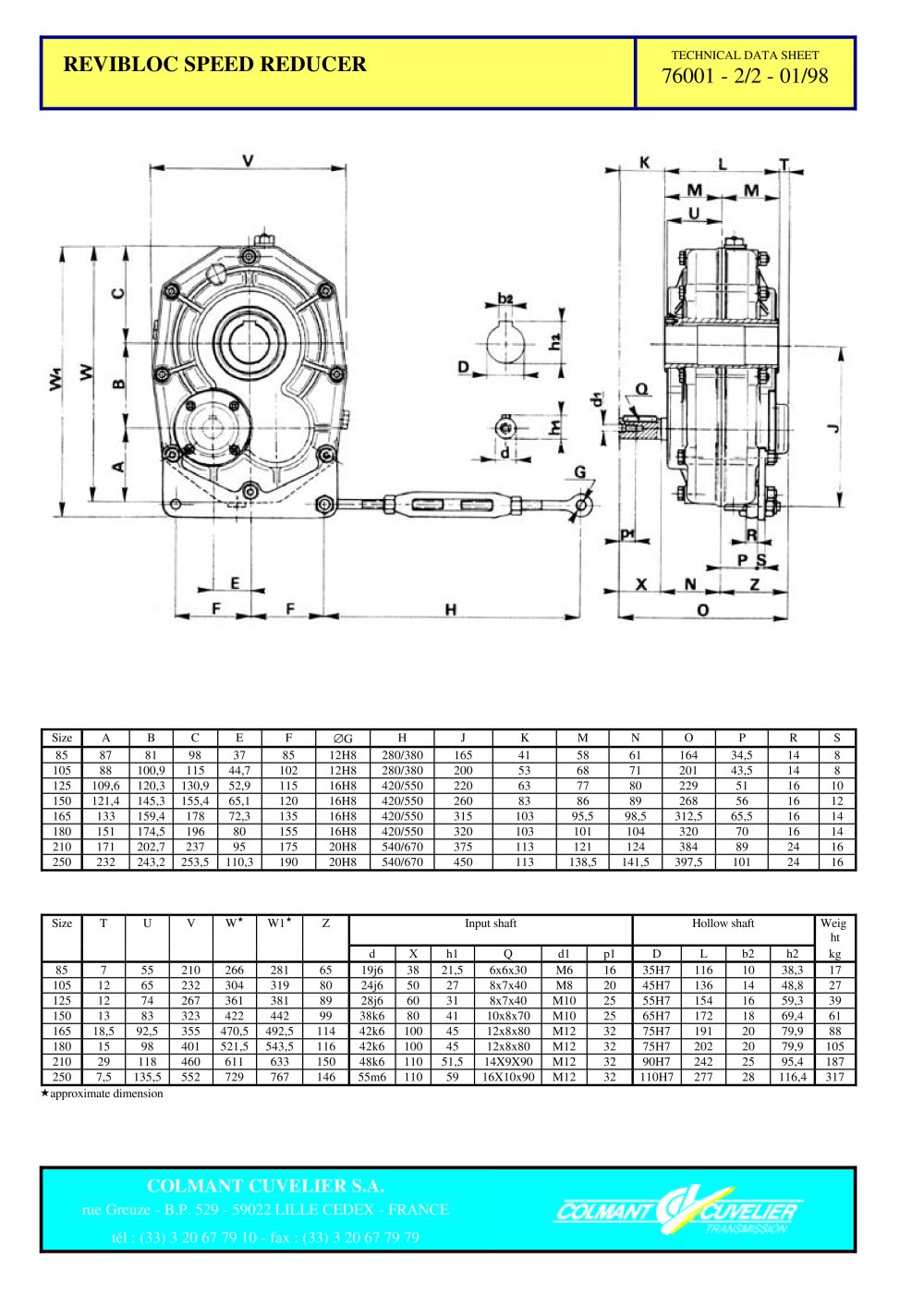

	Size	A	B	C	E	F	0G	H	J	K	M	N	O	P	R	S
	85	87	81	98	37	85	12H8	280/380	165	41	58	61	164	34,5	14	8
	105	88	100,9	115	44,7	102	12H8	280/380	200	53	68	71	201	43,5	14	8
	125	109,6	120,3	130,9	52,9	115	16H8	420/550	220	63	77	80	229	51	16	10
	150	121,4	145,3	155,4	65,1	120	16H8	420/550	260	83	86	89	268	56	16	12
	165	133	159,4	178	72,3	135	16H8	420/550	315	103	95,5	98,5	312,5	65,5	16	14
	180	151	174,5	196	80	155	16H8	420/550	320	103	101	104	320	70	16	14
	210	171	202,7	237	95	175	20H8	540/670	375	113	121	124	384	89	24	16
	250	232	243,2	253,5	110,3	190	20H8	540/670	450	113	138,5	141,5	397,5	101	24	16


	Size	T	U	V	W*	W1*	Z	Input shaft						Hollow shaft				Weig ht
								d	X	h1	Q	d1	p1	D	L	b2	h2	kg
	85	7	55	210	266	281	65	19j6	38	21,5	6x6x30	M6	16	35H7	116	10	38,3	17
	105	12	65	232	304	319	80	24j6	50	27	8x7x40	M8	20	45H7	136	14	48,8	27
	125	12	74	267	361	381	89	28j6	60	31	8x7x40	M10	25	55H7	154	16	59,3	39
	150	13	83	323	422	442	99	38k6	80	41	10x8x70	M10	25	65H7	172	18	69,4	61
	165	18,5	92,5	355	470,5	492,5	114	42k6	100	45	12x8x80	M12	32	75H7	191	20	79,9	88
	180	15	98	401	521,5	543,5	116	42k6	100	45	12x8x80	M12	32	75H7	202	20	79,9	105
	210	29	118	460	611	633	150	48k6	110	51,5	14X9X90	M12	32	90H7	242	25	95,4	187
	250	7,5	135,5	552	729	767	146	55m6	110	59	16X10x90	M12	32	110H7	277	28	116,4	317

* approximate dimension


	rue G	reuze - B.P. 529 - 59022 LILLE CEDEX - FRAN	CE
	t	el : (33) 3 20 67 79 10 - fax : (33) 3 20 67 79 79
