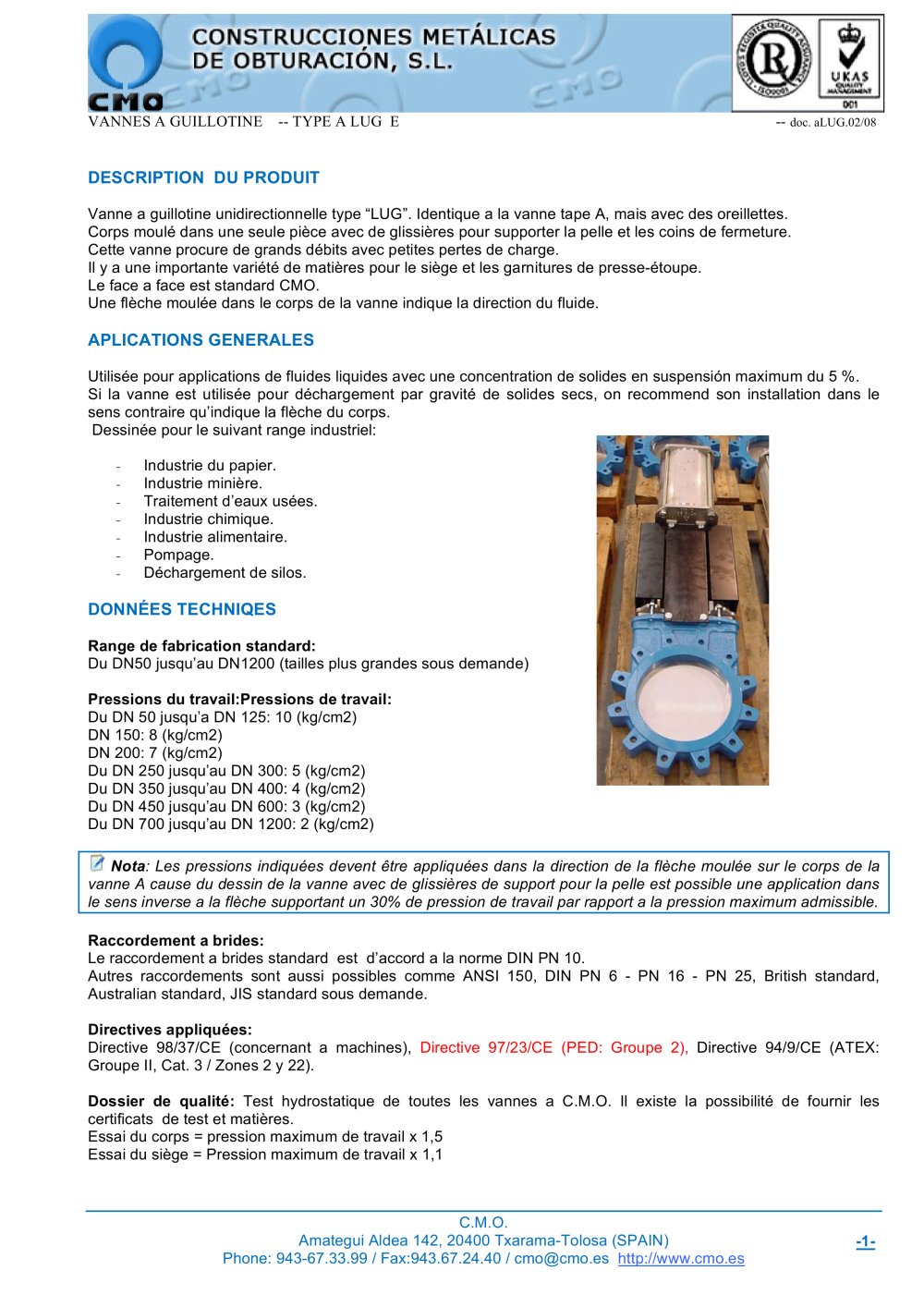

VANNES A GUILLOTINE -- TYPE A LUG E --
doc. aLUG.02/08

KNIFE GATE VALVES A_Lug Series - 32051 DESCRIPTION DU PRODUIT

Vanne a guillotine unidirectionnelle type “LUG”. Identique a la vanne tape A, mais avec des oreillettes. Corps moulé dans une seule pièce avec de glissières pour supporter la pelle et les coins de fermeture. Cette vanne procure de grands débits avec petites pertes de charge. Il y a une importante variété de matières pour le siège et les garnitures de presse-étoupe. Le face a face est standard CMO. Une flèche moulée dans le corps de la vanne indique la direction du fluide.

APLICATIONS GENERALES

Utilisée pour applications de fluides liquides avec une concentration de solides en suspensión maximum du 5 %. Si la vanne est utilisée pour déchargement par gravité de solides secs, on recommend son installation dans le sens contraire qu’indique la flèche du corps. Dessinée pour le suivant range industriel: - Industrie du papier. - Industrie minière. - Traitement d’eaux usées. - Industrie chimique. - Industrie alimentaire. - Pompage. - Déchargement de silos.

DONNÉES TECHNIQES

Range de fabrication standard: Du DN50 jusqu’au DN1200 (tailles plus grandes sous demande) Pressions du travail:Pressions de travail: Du DN 50 jusqu’a DN 125: 10 (kg/cm2) DN 150: 8 (kg/cm2) DN 200: 7 (kg/cm2) Du DN 250 jusqu’au DN 300: 5 (kg/cm2) Du DN 350 jusqu’au DN 400: 4 (kg/cm2) Du DN 450 jusqu’au DN 600: 3 (kg/cm2) Du DN 700 jusqu’au DN 1200: 2 (kg/cm2) Nota : Les pressions indiquées devent être appliquées dans la direction de la flèche moulée sur le corps de la vanne A cause du dessin de la vanne avec de glissières de support pour la pelle est possible une application dans le sens inverse a la flèche supportant un 30% de pression de travail par rapport a la pression maximum admissible. Raccordement a brides: Le raccordement a brides standard est d’accord a la norme DIN PN 10. Autres raccordements sont aussi possibles comme ANSI 150, DIN PN 6 - PN 16 - PN 25, British standard, Australian standard, JIS standard sous demande. Directives appliquées: Directive 98/37/CE (concernant a machines), Directive 97/23/CE (PED: Groupe 2), Directive 94/9/CE (ATEX: Groupe II, Cat. 3 / Zones 2 y 22). Dossier de qualité: Test hydrostatique de toutes les vannes a C.M.O. Il existe la possibilité de fournir les certificats de test et matières. Essai du corps = pression maximum de travail x 1,5 Essai du siège = Pression maximum de travail x 1,1 C.M.O.Amategui Aldea 142, 20400 Txarama-Tolosa (SPAIN) Phone: 943-67.33.99 / Fax:943.67.24.40 / cmo@cmo.es http://www.cmo.es -1-
