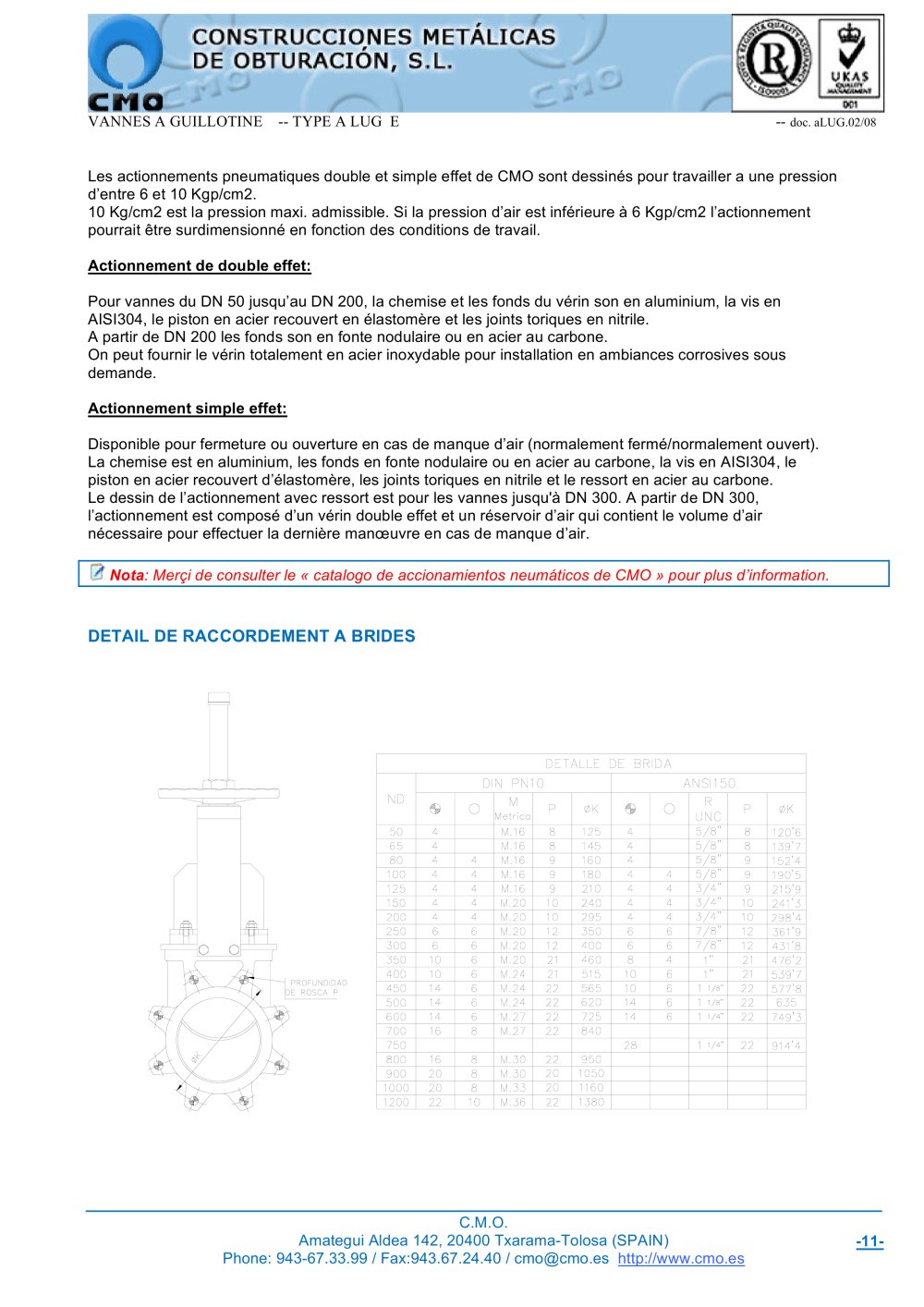

VANNES A GUILLOTINE -- TYPE A LUG E --
doc. aLUG.02/08 Les actionnements pneumatiques double et simple effet de CMO sont dessinés pour travailler a une pression d’entre 6 et 10 Kgp/cm2. 10 Kg/cm2 est la pression maxi. admissible. Si la pression d’air est inférieure à 6 Kgp/cm2 l’actionnement pourrait être surdimensionné en fonction des conditions de travail. Actionnement de double effet: Pour vannes du DN 50 jusqu’au DN 200, la chemise et les fonds du vérin son en aluminium, la vis en AISI304, le piston en acier recouvert en élastomère et les joints toriques en nitrile. A partir de DN 200 les fonds son en fonte nodulaire ou en acier au carbone. On peut fournir le vérin totalement en acier inoxydable pour installation en ambiances corrosives sous demande. Actionnement simple effet: Disponible pour fermeture ou ouverture en cas de manque d’air (normalement fermé/normalement ouvert). La chemise est en aluminium, les fonds en fonte nodulaire ou en acier au carbone, la vis en AISI304, le piston en acier recouvert d’élastomère, les joints toriques en nitrile et le ressort en acier au carbone. Le dessin de l’actionnement avec ressort est pour les vannes jusqu'à DN 300. A partir de DN 300, l’actionnement est composé d’un vérin double effet et un réservoir d’air qui contient le volume d’air nécessaire pour effectuer la dernière manœuvre en cas de manque d’air. Nota : Merçi de consulter le « catalogo de accionamientos neumáticos de CMO » pour plus d’information.

KNIFE GATE VALVES A_Lug Series - 32051 DETAIL DE RACCORDEMENT A BRIDES

C.M.O.Amategui Aldea 142, 20400 Txarama-Tolosa (SPAIN) Phone: 943-67.33.99 / Fax:943.67.24.40 / cmo@cmo.es http://www.cmo.es -11-
