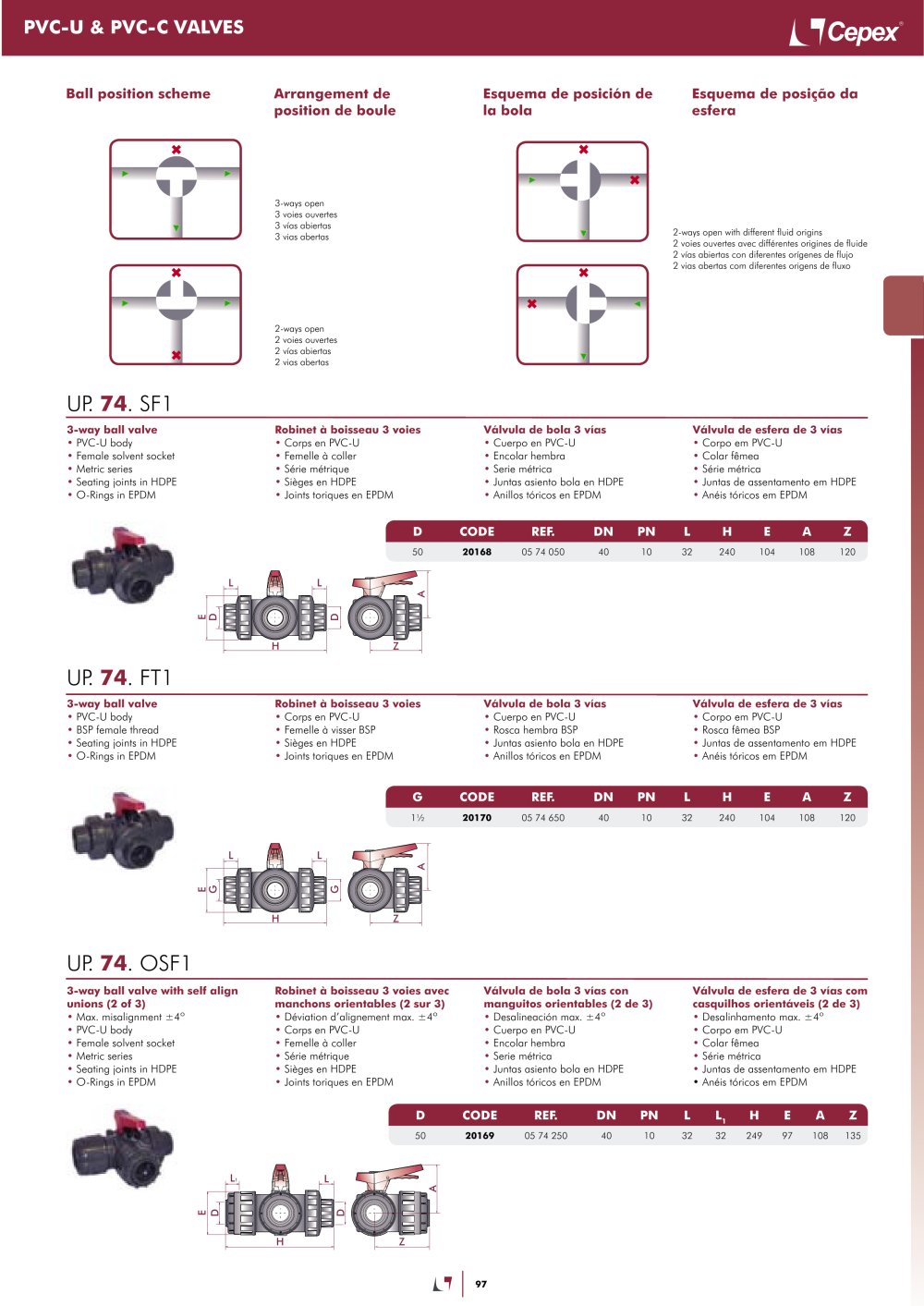

| | | Ball position scheme | | Arrangement de position de boule | | Esquema de posición de la bola | | Esquema de posiçâo da esfera | | |
| | | |
| | | |
| | | |
| | | 3-ways open 3 voies ouvertes 3 vías abiertos 3 vios obertos | | |
| | | 2-woys open with different fluid origins 2 voies ouvertes ovec différentes origines de fluide 2 víos obiertos con diferentes orígenes de flujo 2 vios obertos com diferentes origens de fluxo | | |
| | | |
| | | |
| | | 2-woys open 2 voies ouvertes 2 víos obiertos 2 vios obertos | | |
| | | |
| | | UP 74. SF1 • PVC-U body • Female solvent socket • Metric series • Seating joints in HDPE • O-Rings in EPDM | | |
| | | Robinet à boisseau 3 voies • Corps en PVC-U • Femelle à coller • Série métrique • Sièges en HDPE • Joints toriques en EPDM | | Válvula de bola 3 vías • Cuerpo en PVC-U • Encolar hembra • Serie métrica • Juntas asiento bola en HDPE • Anillos tóricos en EPDM | | Válvula de esfera de 3 vías • Corpo em PVC-U • Colar fémea • Série métrica • Juntas de assentamento em HDPE • Anéis tóricos em EPDM | | |
| | | |
| | | |
| | | D 50 | | CODE | | REF. | | DN PN | | L | | H | | |
| | | |
| | | |
| | | 20168 | | 05 74 050 | | 40 | | 10 | | 32 | | 240 | | 104 | | 108 | | 120 | | |
| | | | |
| | | |
| | | UP 74. FT1 3-way ball valve • PVC-U body • BSP female thread • Seating joints in HDPE • O-Rings in EPDM | | |
| | | Robinet à boisseau 3 voies • Corps en PVC-U • Femelle à visser BSP • Sièges en HDPE • Joints toriques en EPDM | | Válvula de bola 3 vías • Cuerpo en PVC-U • Rosca hembra BSP • Juntas asiento bola en HDPE • Anillos tóricos en EPDM | | Válvula de esfera de 3 vías • Corpo em PVC-U • Rosca fémea BSP • Juntas de assentamento em HDPE • Anéis tóricos em EPDM | | |
| | | |
| | | |
| | | G I 1% | | |
| | | CODE | | REF. | | DN PN | | L | | H | | Z | | |
| | | |
| | | |
| | | 40 | | 10 | | 32 | | 240 | | 104 | | 108 | | 120 | | |
| | | 20170 | | 05 74 650 | | |
| | | | |
| | | |
| | | UP 74. OSF1 3-way ball valve with self align unions (2 of 3) • Max. misalignment ±4° • PVC-U body • Female solvent socket • Metric series • Seating joints in HDPE • O-Rings in EPDM | | |
| | | Robinet à boisseau 3 voies avec manchons orientables (2 sur 3) • Déviation d'alignement max. ±4° • Corps en PVC-U • Femelle à coller • Série métrique • Sièges en HDPE • Joints toriques en EPDM | | Válvula de bola 3 vías con manguitos orientables (2 de 3) • Desalineación max. ±4° • Cuerpo en PVC-U • Encolar hembra • Serie métrica • Juntas asiento bola en HDPE • Anillos tóricos en EPDM | | Válvula de esfera de 3 vías com casquilhos orientáveis (2 de 3) • Desalinhamento max. ±4° • Corpo em PVC-U • Colar fémea • Série métrica • Juntas de assentamento em HDPE • Anéis tóricos em EPDM | | |
| | | |
| | | |
| | | D | | CODE | | REF. | | DN | | PN | | L | | L | | HE A Z | | |
| | | | |
| | | |
| | | 50 | | 20169 | | 05 74 250 | | 40 | | 10 | | 32 | | 32 | | 249 | | 97 | | 108 135 | | |
| | | | | |
| | | |
| | | 97 | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
