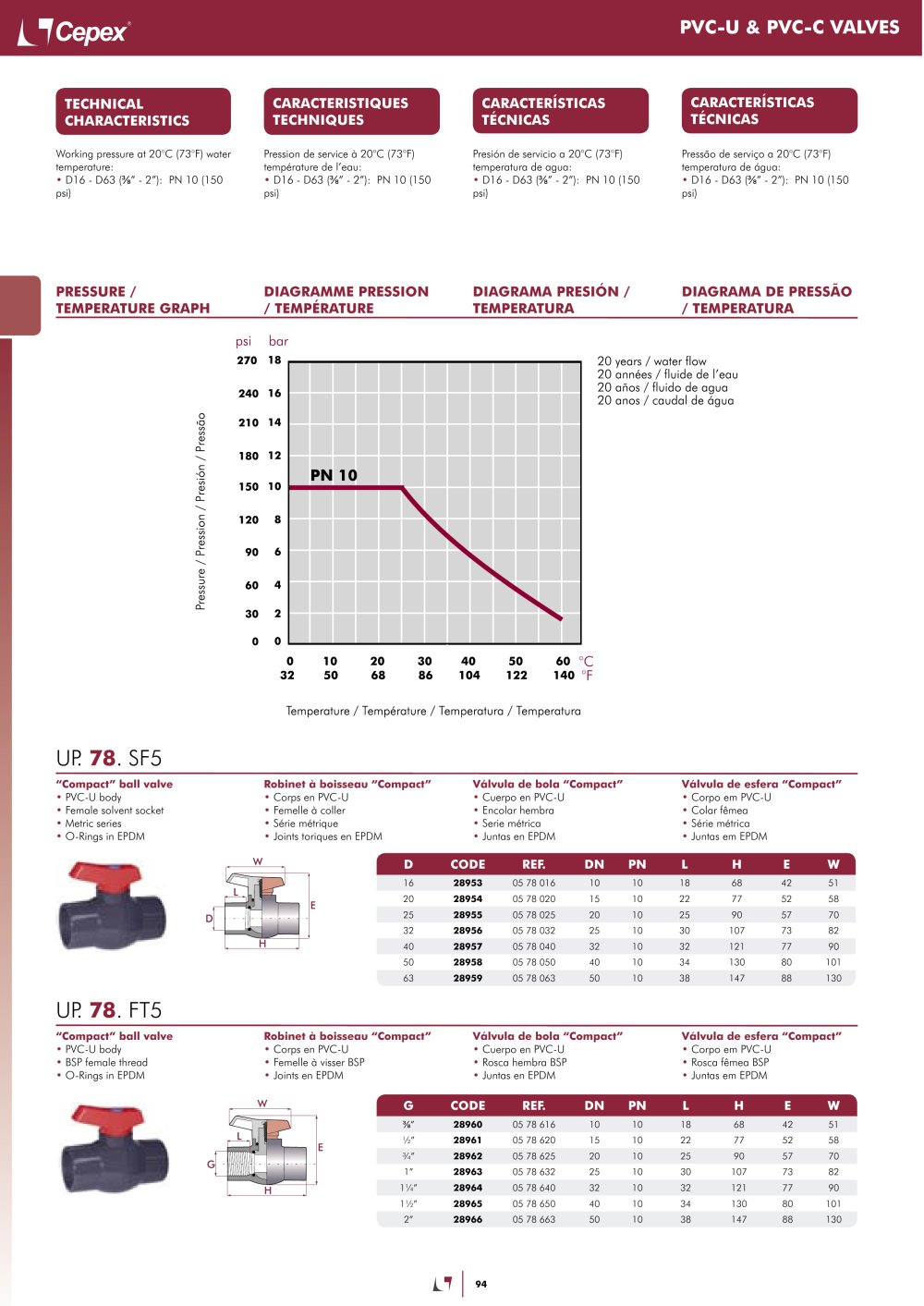

PVC-U & PVC-C VALVES

CARACTERÍSTICAS TÉCNICAS

CARACTERISTIQUES TECHNIQUES

TECHNICAL CHARACTERISTICS

Working pressure at 20°C (73°F) water temperature:

• D16 - D63 (/" - 2"): PN 10 (150

psi)

Pression de service à 20°C (73°F)

température de l'eau:

• D16 - D63 (/" - 2"): PN 10 (150

psi)

Presión de servicio a 20°C (73°F)

temperatura de agua:

• D16 - D63 (/" - 2"): PN 10 (150

psi)

Pressao de serviço a 20°C (73°F)

temperatura de água:

• D16 - D63 (/" - 2"): PN 10 (150

psi)

DIAGRAMA PRESIÓN /

TEMPERATURA

DIAGRAMA DE PRESSÁO

/ TEMPERATURA

PRESSURE / TEMPERATURE GRAPH

DIAGRAMME PRESSION

/ TEMPÉRATURE

psi bar 270 18

20 years / water flow 20 années / fluide de l'eau 20 años / fluido de agua 20 anos / caudal de água

240 16

210 14

180 12

150 10

120 8

90 6

60 4

30 2

50 60 °C 122 140 °F

20 68

10 50

30 86

40 104

Temperature / Température / Temperatura / Temperatura

UP 78. SF5

"Compact" ball valve

• PVC-U body

• Female solvent socket

• Metric series

• O-Rings in EPDM

Robinet à boisseau

• Corps en PVC-U

• Femelle à coller

• Série métrique

• Joints toriques en EPDM

Válvula de bola "Compa<

• Cuerpo en PVC-U

• Encolar hembra

• Serie métrica

• Juntas en EPDM

¹ Corpo em PVC-U

• Colar fêmea

• Série métrica

» Juntas em EPDM


D	CODE	REF.	DN	PN	L	H	E	W
16	28953	05 78 016	10	10	18	68	42	51
20	28954	05 78 020	15	10	22	77	52	58
25	28955	05 78 025	20	10	25	90	57	70
32	28956	05 78 032	25	10	30	107	73	82
40	28957	05 78 040	32	10	32	121	77	90
50	28958	05 78 050	40	10	34	130	80	101
63	28959	05 78 063	50	10	38	147	88	130

UP 78. FT5

"Compact" ball valve

• PVC-U body

• BSP female thread

• O-Rings in EPDM

Robinet à boisseau "Compai

• Corps en PVC-U

• Femelle à visser BSP

• Joints en EPDM

Válvula de bola "Compact"

• Cuerpo en PVC-U

• Rosca hembra BSP

• Juntas en EPDM

Válvula de esfera "Compact"

• Corpo em PVC-U

• Rosca fêmea BSP

• Juntas em EPDM


G	CODE	REF.	DN	PN	L	H	E	W
/"	28960	05 78 616	10	10	18	68	42	51
y₂"	28961	05 78 620	15	10	22	77	52	58
%"	28962	05 78 625	20	10	25	90	57	70
1"	28963	05 78 632	25	10	30	107	73	82
1%"	28964	05 78 640	32	10	32	121	77	90
	28965	05 78 650	40	10	34	130	80	101
2"	28966	05 78 663	50	10	38	147	88	130
