LlCepex

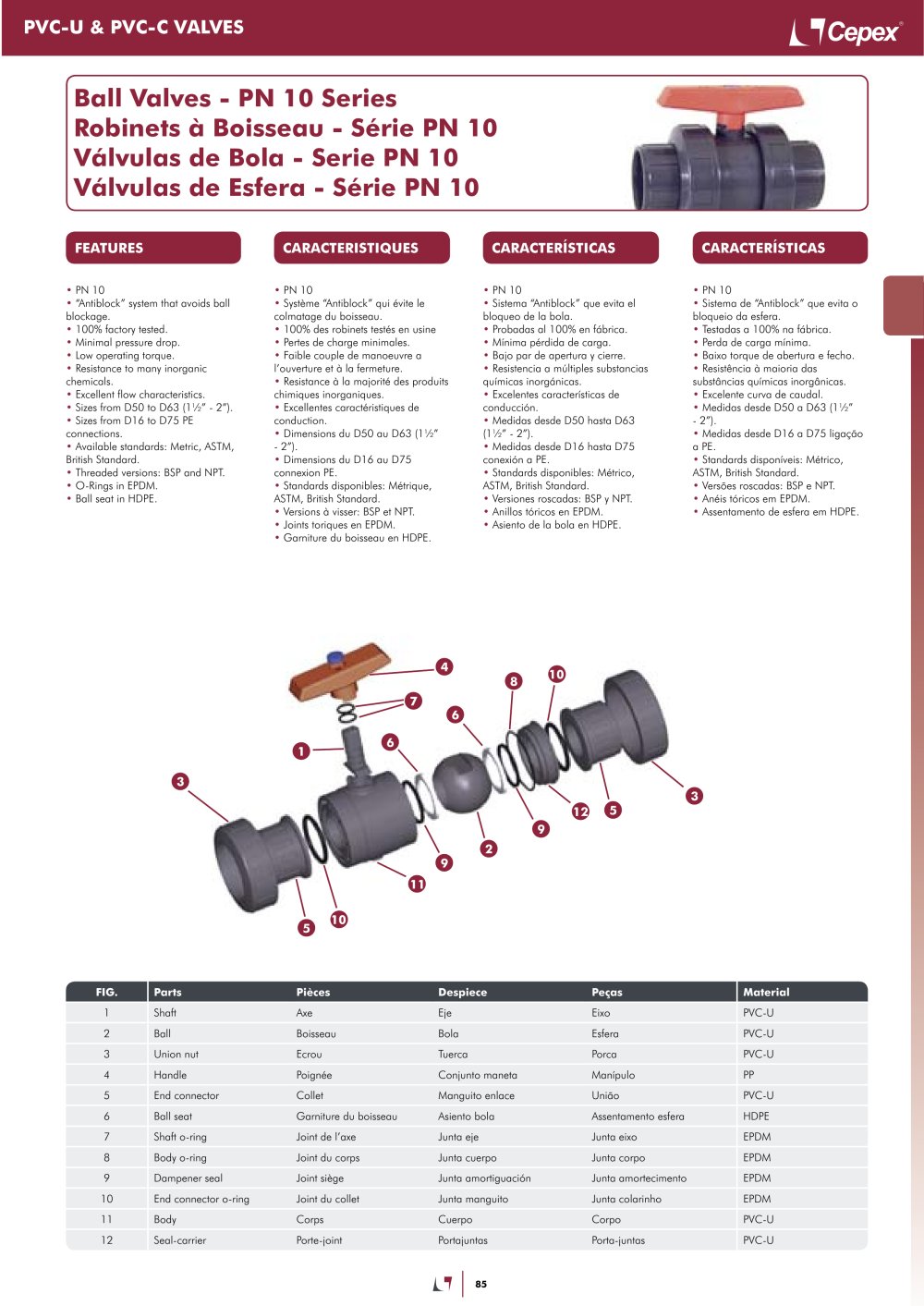

PVC-U & PVC-C VALVES
Bail Valves - PN 10 Series Robinets à Boisseau - Série PN 10 Válvulas de Bola - Serie PN 10 Válvulas de Esfera - Série PN 10
CARACTERÍSTICAS
CARACTERÍSTICAS
FEATURES
CARACTERISTIQUES
• PN 10
• "Antiblock" system that avoids ball blockage.
• 100% factory tested.
• Minimal pressure drop.
• Low operating torque.
• Resistance to many inorganic chemicals.
• Excellent flow characteristics.
• Sizes from D50 to D63 (1/" - 2").
• Sizes from D16 to D75 PE connections.
• Available standards: Metric, ASTM, British Standard.
• Threaded versions: BSP and NPT.
• O-Rings in EPDM.
• Ball seat in HDPE.
• PN 10
• Système "Antiblock" qui évite le colmatage du boisseau.
• 100% des robinets testés en usine
• Pertes de charge minimales.
• Faible couple de manoeuvre a l'ouverture et à la fermeture.
• Resistance à la majorité des produits chimiques inorganiques.
• Excellentes caractéristiques de conduction.
• Dimensions du D50 au D63 (1//"
- 2").
• Dimensions du D16 au D75 connexion PE.
• Standards disponibles: Métrique,
ASTM, British Standard.
• Versions à visser: BSP et NPT.
• Joints toriques en EPDM.
• Garniture du boisseau en HDPE.
• PN 10
• Sistema "Antiblock" que evita el bloqueo de la bola.
• Probadas al 100% en fábrica.
• Mínima pérdida de carga.
• Bajo par de apertura y cierre.
• Resistencia a múltiples substancias químicas inorgánicas.
• Excelentes características de conducción.
• Medidas desde D50 hasta D63 (1/" - 2").
• Medidas desde D16 hasta D75 conexión a PE.
• Standards disponibles: Métrico, ASTM, British Standard.
• Versiones roscadas: BSP y NPT.
• Anillos tóricos en EPDM.
• Asiento de la bola en HDPE.
• PN 10
• Sistema de "Antiblock" que evita o bloqueio da esfera.
• Testadas a 100% na fábrica.
• Perda de carga mínima.
• Baixo torque de abertura e fecho.
• Resistencia á maioria das substancias químicas inorgánicas.
• Excelente curva de caudal.
• Medidas desde D50 a D63 (r/2" - 2").
• Medidas desde D16 a D75 ligacao
a PE.
• Standards disponíveis: Métrico, ASTM, British Standard.
• Versöes roscadas: BSP e NPT.
• Anéis tóricos em EPDM.
• Assentamento de esfera em HDPE.
FIG.
Parts
Pièces
Despiece
Peças
1 Material
1
Shaft
Axe
Eje
Eixo
PVC-U
2
Ball
Boisseau
Bola
Esfera
PVC-U
З
Union nut
Ecrou
Tuerca
Porca
PVC-U
A
Handle
Poignée
Conjunto maneta
Manípulo
PP
5
End connector
Collet
Manguito enlace
Uniao
PVC-U
б
Ball seat
Garniture du boisseau
Asiento bola
Assentamento esfera
HDPE
7
Shaft o-ring
Joint de l'axe
Junta eje
Junta eixo
EPDM
СО
Body o-ring
Joint du corps
Junta cuerpo
Junta corpo
EPDM
9
Dampener seal
Joint siège
Junta amortiguación
Junta amortecimento
EPDM
10
End connector o-ring
Joint du collet
Junta manguito
Junta colarinho
EPDM
11
Body
Corps
Cuerpo
Corpo
PVC-U
12
Seal-carrier
Porte-joint
Portajuntas
Porta-juntas
PVC-U
85
