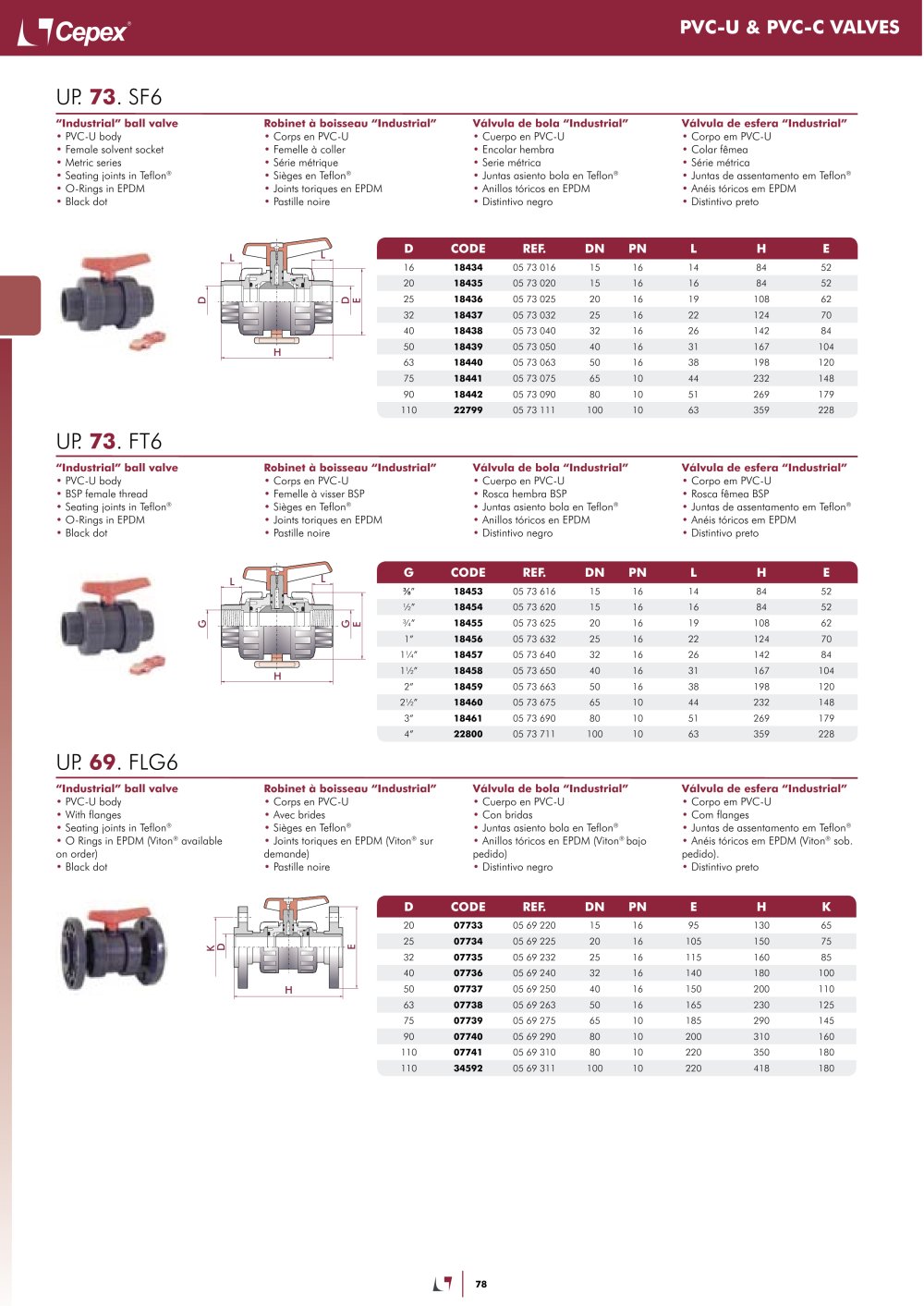

PVC-U & PVC-C VALVES
UP 73. SF6
"Industrial" ball valve
• PVC-U body
• Female solvent socket
• Metric series
• Seating joints in Teflon®
• O-Rings in EPDM
• Black dot
Robinet à boisseau "Industrial"
• Corps en PVC-U
• Femelle à coller
• Série métrique
• Sièges en Teflon®
• Joints toriques en EPDM
• Pastille noire
Válvula de bola "Industrial"
• Cuerpo en PVC-U
• Encolar hembra
• Serie métrica
• Juntas asiento bola en Teflon®
• Anillos tóricos en EPDM
• Distintivo negro
Válvula de esfera "Industrial"
• Corpo em PVC-U
• Colar fêmea
• Série métrica
• Juntas de assentamento em Teflon®
• Anéis tóricos em EPDM
• Distintivo preto
D
CODE
REF.
DN
PN
L
H
E
16
18434
05 73 016
15
16
14
84
52
20
18435
05 73 020
15
16
16
84
52
25
18436
05 73 025
20
16
19
108
62
32
18437
05 73 032
25
16
22
124
70
40
18438
05 73 040
32
16
26
142
84
50
18439
05 73 050
40
16
31
167
104
63
18440
05 73 063
50
16
38
198
120
75
18441
05 73 075
65
10
44
232
148
90
18442
05 73 090
80
10
51
269
179
110
22799
05 73 111
100
10
63
359
228
FT6
UP
r w.
"Industrial" ball valve
• PVC-U body
• BSP female thread
• Seating joints in Teflon®
• O-Rings in EPDM
• Black dot
Robinet à boisseau "Industrial"
• Corps en PVC-U
• Femelle à visser BSP
• Sièges en Teflon®
• Joints toriques en EPDM
• Pastille noire
Válvula de bola "Industrial"
• Cuerpo en PVC-U
• Rosca hembra BSP
• Juntas asiento bola en Teflon®
• Anillos tóricos en EPDM
• Distintivo negro
Válvula de esfera "Industrial"
• Corpo em PVC-U
• Rosca fêmea BSP
• Juntas de assentamento em Teflon®
• Anéis tóricos em EPDM
• Distintivo preto
G
CODE
REF.
DN
PN
L
H
E
%"
18453
05 73 616
15
16
14
84
52
V4"
18454
05 73 620
15
16
16
84
52
%"
18455
05 73 625
20
16
19
108
62
1"
18456
05 73 632
25
16
22
124
70
1%"
18457
05 73 640
32
16
26
142
84
1V4"
18458
05 73 650
40
16
31
167
104
2"
18459
05 73 663
50
16
38
198
120
18460
05 73 675
65
10
44
232
148
3"
18461
05 73 690
80
10
51
269
179
4"
22800
05 73 711
100
10
63
359
228
UP 69. FLG6
"Industrial" ball valve
• PVC-U body
• With flanges
• Seating joints in Teflon®
• O Rings in EPDM (Viton® available on order)
• Black dot
Robinet à boisseau "Industrial"
• Corps en PVC-U
• Avec brides
• Sièges en Teflon®
• Joints toriques en EPDM (Viton® sur demande)
• Pastille noire
Válvula de bola "Industrial"
• Cuerpo en PVC-U
• Con bridas
• Juntas asiento bola en Teflon®
• Anillos tóricos en EPDM (Viton® bajo pedido)
• Distintivo negro
Válvula de esfera "Industrial"
• Corpo em PVC-U
• Com flanges
• Juntas de assentamento em Teflon®
• Anéis tóricos em EPDM (Viton® sob. pedido).
• Distintivo preto
D
CODE
REF.
DN
PN
E
20
07733
05 69 220
15
16
95
130
65
25
07734
05 69 225
20
16
105
150
75
32
07735
05 69 232
25
16
115
160
85
40
07736
05 69 240
32
16
140
180
100
50
07737
05 69 250
40
16
150
200
110
63
07738
05 69 263
50
16
165
230
125
75
07739
05 69 275
65
10
185
290
145
90
07740
05 69 290
80
10
200
310
160
110
07741
05 69 310
80
10
220
350
180
110
34592
05 69 311
100
10
220
418
180
78
