Provided that there is no pressure in the circuit, with the valve closed maintenance can be carried out on any component in the valve line. The following steps can be carried out while maintaining system pressure.

Es posible realizar el mantenimiento de cualquiera de los extremos de la línea conectados a la válvula manteniendo la instalación bajo presión. Simplemente cerrando la válvula, ésta actuará como tapón en cualquiera de los dos sentidos.

Las operaciones a continuación descritas se realizarán siempre sin fluido en la línea.

La válvula está ajustada en fábrica para un correcto y prolongado funcionamiento. No obstante, es posible reajustar la fuerza de apriete de la junta de cierre sobre la bola cuando las condiciones de uso lo requieran. Esta operación se llevará a cabo con ayuda de la llave de regulación (11) que se adjunta en la parte inferior de la válvula.

Para ello desmonte las tuercas (3) de la válvula y extráigala de su alojamiento. Introduzca la llave (11) en la ranura que a tal efecto tiene el portajuntas (13) y gírela en sentido antihorario para apretar la junta y horario para aflojarla.

En caso se desgaste de algún componente de la válvula, podrá ser sustituído desmontando el conjunto del cuerpo de la válvula. Para ello proceda igual que con la regulación pero gire en sentido horario hasta que el portajuntas quede libre. Llegado este punto podrá sustituir cualquiera de las juntas del cuerpo (6,8,9) o la bola (2). Si fuera necesario sustituir el eje (1) o sus juntas (7) debería extraer la bola y además quitar la maneta (4) aflojando el tornillo que se encuentra bajo el logotipo y de esta forma, presionando hacia abajo, liberará el eje. Nótese que un apriete excesivo sobre el portajuntas puede influir en el par de accionamiento lo que puede perjudicar a los actuadores de válvulas motorizadas.

El montaje se realiza siguiendo el proceso inverso pero teniendo siempre la precaución de lubricar las juntas con vaselina neutra o silicona. No utilizar grasas o aceites minerales.

E possível realizar a manutencao de qualquer dos extremos da linha ligados as válvulas, mantendo a instalacao sob pressao.

Basta fechar a válvula para que esta actue, em qualquer dos dois sentidos, como tampao.

As operacoes posteriormente descritas realizam-se sempre sem fluxo na linha.

A válvula está ajustada na fábrica para um correcto e prolongado funcionamento. Nao obstante, é possível ajustar a forca de aperto da junta de fecho sobre a bola quando as condicoes de uso o requeiram. Esta operacao levar-se-á a cabo com a ajuda de uma chave de regulacao (11) que se encontra na parte inferior da válvula.

Para isso, desmonte e retire as porcas. Introduza a chave (11) na ranhura, tendo para o efeito um porta-juntas (13) e gire a chave no sentido contrário dos ponteiros do relógio para apertar a junta, e ao invés para desapertar.

L'entretien des extrémités de la tuyauterie raccordée au robinet est possible tout en maintenant l'installation sous pression. Pour cela fermer le robinet, ceci bloquera le circuit dans les deux sens.

Les opérations décrites ci-dessous seront toujours effectuées sans fluide dans la canalisation.

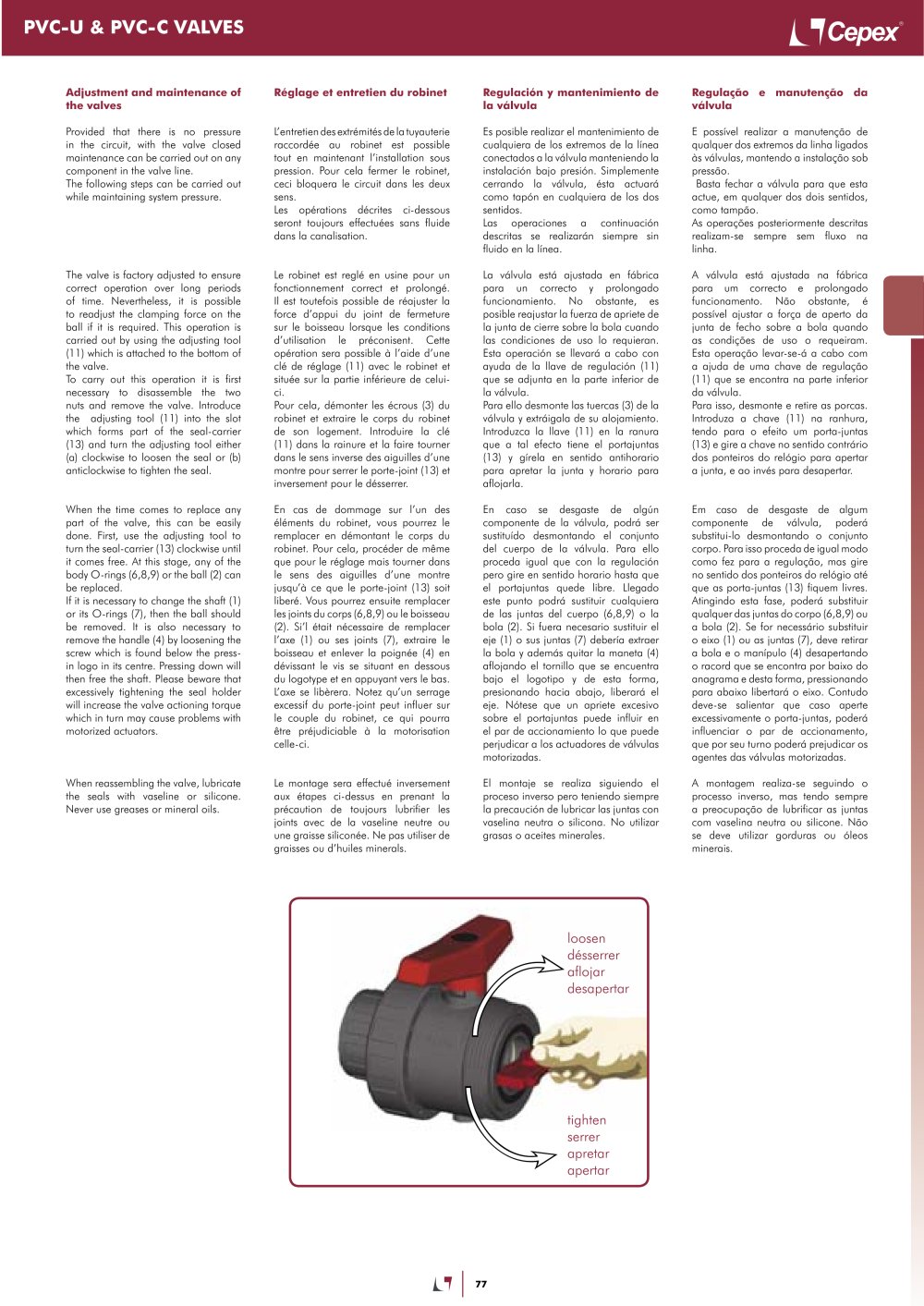

The valve is factory adjusted to ensure correct operation over long periods of time. Nevertheless, it is possible to readjust the clamping force on the ball if it is required. This operation is carried out by using the adjusting tool (11) which is attached to the bottom of the valve.

To carry out this operation it is first necessary to disassemble the two nuts and remove the valve. Introduce the adjusting tool (11) into the slot which forms part of the seal-carrier (13) and turn the adjusting tool either (a) clockwise to loosen the seal or (b) anticlockwise to tighten the seal.

Le robinet est reglé en usine pour un fonctionnement correct et prolongé. Il est toutefois possible de réajuster la force d'appui du joint de fermeture sur le boisseau lorsque les conditions d'utilisation le préconisent. Cette opération sera possible à l'aide d'une clé de réglage (11) avec le robinet et située sur la partie inférieure de celui-ci.

Pour cela, démonter les écrous (3) du robinet et extraire le corps du robinet de son logement. Introduire la clé (11) dans la rainure et la faire tourner dans le sens inverse des aiguilles d'une montre pour serrer le porte-joint (13) et inversement pour le désserrer.

En cas de dommage sur l'un des éléments du robinet, vous pourrez le remplacer en démontant le corps du robinet. Pour cela, procéder de même que pour le réglage mais tourner dans le sens des aiguilles d'une montre jusqu'à ce que le porte-joint (13) soit liberé. Vous pourrez ensuite remplacer les joints du corps (6,8,9) ou le boisseau (2). Si'l était nécessaire de remplacer l'axe (1) ou ses joints (7), extraire le boisseau et enlever la poignée (4) en dévissant le vis se situant en dessous du logotype et en appuyant vers le bas. L'axe se libérera. Notez qu'un serrage excessif du porte-joint peut influer sur le couple du robinet, ce qui pourra être préjudiciable à la motorisation celle-ci.

When the time comes to replace any part of the valve, this can be easily done. First, use the adjusting tool to turn the seal-carrier (13) clockwise until it comes free. At this stage, any of the body O-rings (6,8,9) or the ball (2) can be replaced.

If it is necessary to change the shaft (1) or its O-rings (7), then the ball should be removed. It is also necessary to remove the handle (4) by loosening the screw which is found below the press­in logo in its centre. Pressing down will then free the shaft. Please beware that excessively tightening the seal holder will increase the valve actioning torque which in turn may cause problems with motorized actuators.

Em caso de desgaste de algum componente de válvula, poderá substitui-lo desmontando o conjunto corpo. Para isso proceda de igual modo como fez para a regulacáo, mas gire no sentido dos ponteiros do relógio até que as porta-juntas (13) fiquem livres. Atingindo esta fase, poderá substituir qualquer das juntas do corpo (6,8,9) ou a bola (2). Se for necessàrio substituir o eixo (1) ou as juntas (7), deve retirar a bola e o manípulo (4) desapertando o racord que se encontra por baixo do anagrama e desta forma, pressionando para abaixo libertará o eixo. Contudo deve-se salientar que caso aperte excessivamente o porta-juntas, poderá influenciar o par de accionamento, que por seu turno poderá prejudicar os agentes das válvulas motorizadas.

A montagem realiza-se seguindo o processo inverso, mas tendo sempre a preocupacao de lubrificar as juntas com vaselina neutra ou silicone. Nao se deve utilizar gorduras ou óleos minerais.

When reassembling the valve, lubricate the seals with vaseline or silicone. Never use greases or mineral oils.

Le montage sera effectué inversement aux étapes ci-dessus en prenant la précaution de toujours lubrifier les joints avec de la vaseline neutre ou une graisse siliconée. Ne pas utiliser de graisses ou d'huiles minerals.
