LlCepex
PVC-U & PVC-C VALVES SUPPLIERS

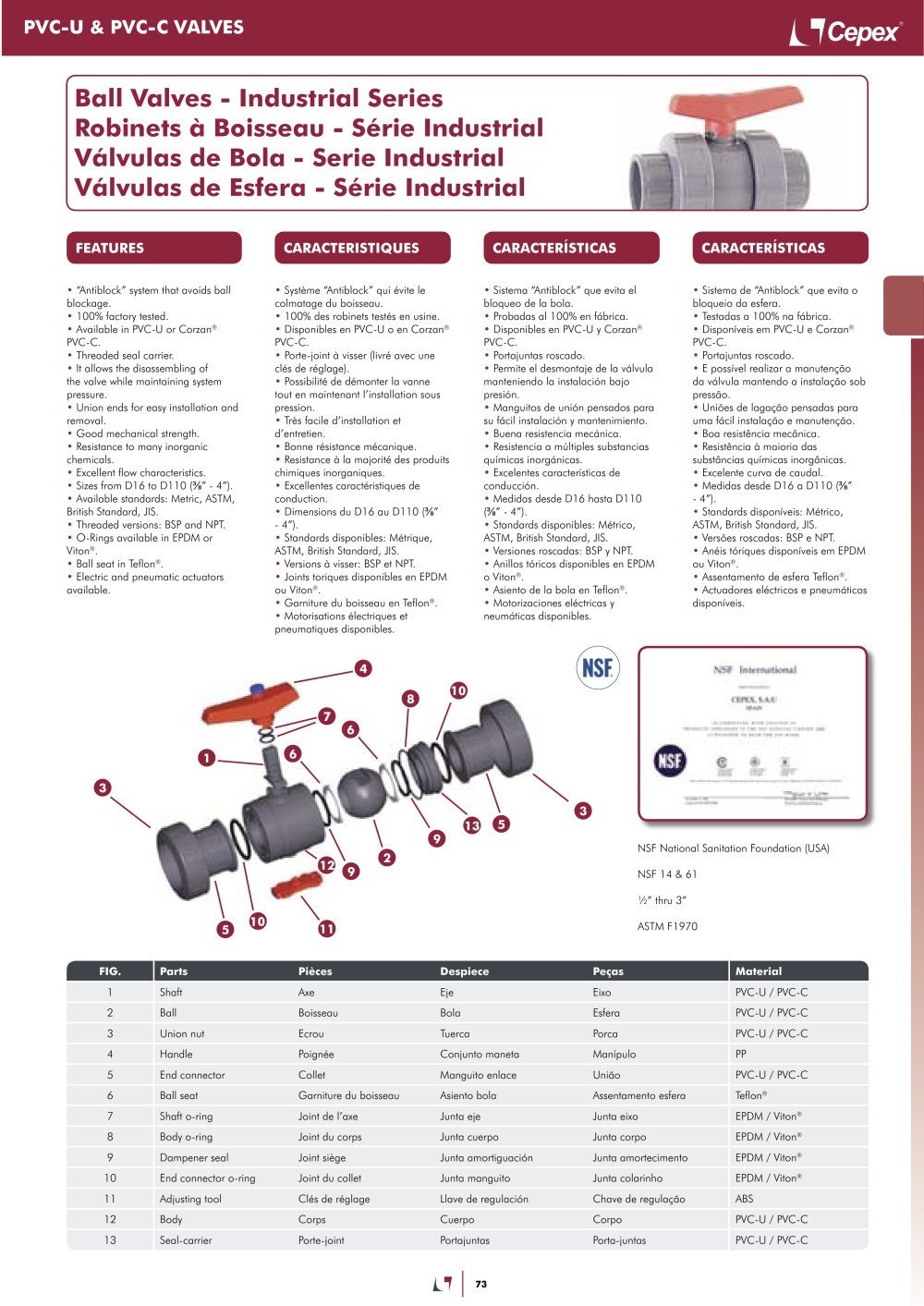

Bail Valves - Industrial Series Robinets à Boisseau - Série Industrial Válvulas de Bola - Serie Industrial Válvulas de Esfera - Série Industrial
CARACTERÍSTICAS
CARACTERÍSTICAS
FEATURES
CARACTERISTIQUES
• "Antiblock" system that avoids ball blockage.
• 100% factory tested.
• Available in PVC-U or Corzan® PVC-C.
• Threaded industrial seal carrier.
• It allows the disassembling of the valve while maintaining system pressure.
• Union ends for easy installation and removal.
• Good mechanical strength.
• Resistance to many inorganic chemicals.
• Excellent flow characteristics.
• Sizes from D16 to D110 (%" - 4").
• Available standards: Metric, ASTM, British Standard, JIS.
• Threaded versions: BSP and NPT.
• O-Rings available in EPDM or
Viton®.
• Ball seat in Teflon®.
• Electric and air powered actuators available.
• Système "Antiblock" qui évite le colmatage du boisseau.
• 100% des robinets testés en usine.
• Disponibles en PVC-U o en Corzan® PVC-C.
• Porte-joint à visser (livré avec une clés de réglage).
• Possibilité de démonter la vanne tout en maintenant l'installation sous pression.
• Très facile d'installation et d'entretien.
• Bonne résistance mécanique.
• Resistance à la majorité des produits chimiques inorganiques.
• Excellentes caractéristiques de conduction.
• Dimensions du D16 au D110 (%" - 4").
• Standards disponibles: Métrique, ASTM, British Standard, JIS.
• Versions à visser: BSP et NPT.
• Joints toriques disponibles en EPDM
ou Viton®.
• Garniture du boisseau en Teflon®.
• Motorisations électriques et pneumatiques disponibles.
• Sistema "Antiblock" que evita el bloqueo de la bola.
• Probadas al 100% en fábrica.
• Disponibles en PVC-U y Corzan® PVC-C.
• Portajuntas roscado.
• Permite el desmontaje de la válvula manteniendo la instalación bajo presión.
• Manguitos de unión pensados para su fácil instalación y mantenimiento.
• Buena resistencia mecánica.
• Resistencia a múltiples substancias químicas inorgánicas.
• Excelentes características de conducción.
• Medidas desde D16 hasta D110 (3/s" - 4").
• Standards disponibles: Métrico, ASTM, British Standard, JIS.
• Versiones roscadas: BSP y NPT.
• Anillos tóricos disponibles en EPDM
o Viton®.
• Asiento de la bola en Teflon®. Motorizaciones eléctricas y
neumáticas disponibles.
• Sistema de "Antiblock" que evita o bloqueio da esfera.
• Testadas a 100% na fábrica.
• Disponíveis em PVC-U e Corzan® PVC-C.
• Portajuntas roscado.
• E possível realizar a manutencao da válvula mantendo a instalacao sob pressao.
• Unióes de lagacao pensadas para uma fácil instalacao e manutencao.
• Boa resistencia mecánica.
• Resistencia á maioria das substáncias químicas inorgánicas.
• Excelente curva de caudal.
• Medidas desde D16 a D110 (%" - 4").
• Standards disponíveis: Métrico, ASTM, British Standard, JIS.
• Versóes roscadas: BSP e NPT.
• Anéis tóriques disponíveis em EPDM
ou Viton®.
• Assentamento de esfera Teflon®.
• Actuadores eléctricos e pneumáticos
\
¡\ \ \J
NSF National Sanitation Foundation (USA) NSF14 & 61 W" thru 3" ASTM F1970
I SS
FIG.
Parts
Pièces
Despiece
Peças
1 Material
1
Shaft
Axe
Eje
Eixo
PVC-U / PVC-C
2
Ball
Boisseau
Bola
Esfera
PVC-U / PVC-C
3
Union nut
Ecrou
Tuerca
Porca
PVC-U / PVC-C
4
Handle
Poignée
Conjunto maneta
Manípulo
PP
5
Collet
Manguito enlace
Uniao
PVC-U / PVC-C
6
Ball seat
Garniture du boisseau
Asiento bola
Assentamento esfera
Teflon®
7
Shaft o-ring
Joint de l'axe
Junta eje
Junta eixo
EPDM / Viton®
CO
Body o-ring
Joint du corps
Junta cuerpo
Junta corpo
EPDM / Viton®
9
Dampener seal
Joint siège
Junta amortiguación
Junta amortecimento
EPDM / Viton®
10
End connector o-ring
Joint du collet
Junta manguito
Junta colarinho
EPDM / Viton®
11
Adjusting tool
Clés de réglage
Llave de regulación
Chave de regulado
ABS
12
Body
Corps
Cuerpo
Corpo
PVC-U / PVC-C
13
Seal-carrier
Porte-joint
Portajuntas
Porta-juntas
PVC-U / PVC-C
73
