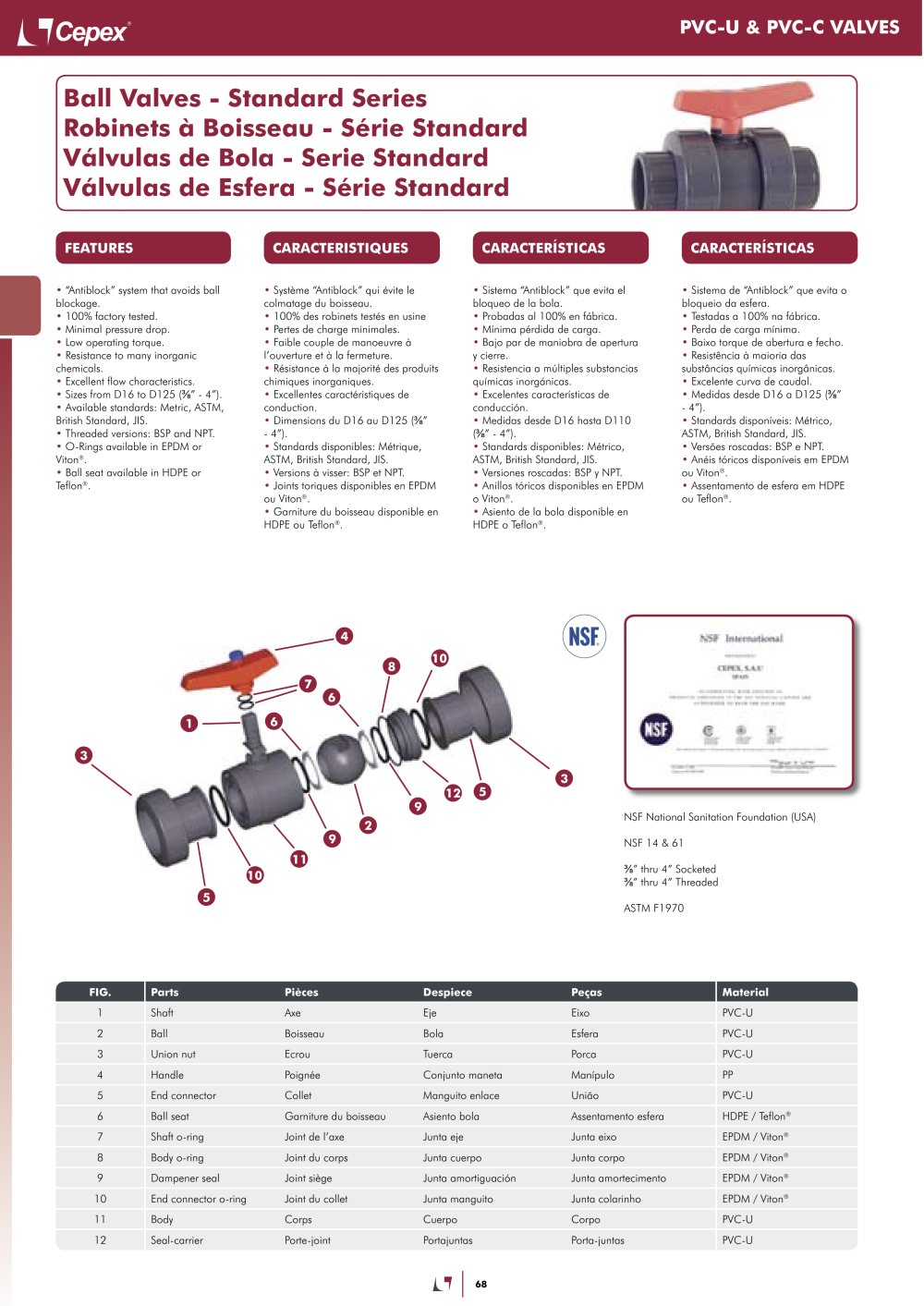

LlCepex
PVC-U & PVC-C VALVES
Ball Valves - Standard Series Robinets à Boisseau - Série Standard
Válvulas de Bola - Serie Standard Válvulas de Esfera - Série Standard
CARACTERÍSTICAS
CARACTERÍSTICAS
FEATURES
CARACTERISTIQUES
• "Antiblock" system that avoids ball blockage.
• 100% factory tested.
• Minimal pressure drop.
• Low operating torque.
• Resistance to many inorganic chemicals.
• Excellent flow characteristics.
• Sizes from D16 to D125 (%" - 4").
• Available standards: Metric, ASTM, British Standard, JIS.
• Threaded versions: BSP and NPT.
• O-Rings available in EPDM or Viton®.
• Ball seat available in HDPE or
Teflon®.
• Système "Antiblock" qui évite le colmatage du boisseau.
• 100% des robinets testés en usine
• Pertes de charge minimales.
• Faible couple de manoeuvre à l'ouverture et à la fermeture.
• Résistance à la majorité des produits chimiques inorganiques.
• Excellentes caractéristiques de conduction.
• Dimensions du D16 au D125 (%" - 4").
• Standards disponibles: Métrique, ASTM, British Standard, JIS.
• Versions à visser: BSP et NPT.
• Joints toriques disponibles en EPDM ou Viton®.
• Garniture du boisseau disponible en HDPE ou Teflon®.
• Sistema "Antiblock" que evita el bloqueo de la bola.
• Probadas al 100% en fábrica.
• Mínima pérdida de carga.
• Bajo par de maniobra de apertura y cierre.
• Resistencia a múltiples substancias químicas inorgánicas.
• Excelentes características de conducción.
• Medidas desde D16 hasta D110 (3/s" - 4").
• Standards disponibles: Métrico, ASTM, British Standard, JIS.
• Versiones roscadas: BSP y NPT.
• Anillos tóricos disponibles en EPDM o Viton®.
• Asiento de la bola disponible en HDPE o Teflon®.
• Sistema de "Antiblock" que evita o bloqueio da esfera.
• Testadas a 100% na fábrica.
• Perda de carga mínima.
• Baixo torque de abertura e fecho.
• Resistencia à maioria das substancias químicas inorgánicas.
• Excelente curva de caudal.
• Medidas desde D16 a D125 (%" - 4").
• Standards disponíveis: Métrico, ASTM, British Standard, JIS.
• Versöes roscadas: BSP e NPT.
• Anéis tóricos disponíveis em EPDM ou Viton®.
• Assentamento de esfera em HDPE ou Teflon®.
5
El
3
NSF National Sanitation Foundation (USA)
NSF 14 & 61
%" thru 4" Socketed %" thru 4" Threaded
M
ASTM F1970
FIG.
Parts
Pièces
Despiece
Peças
1
Shaft
Axe
Eje
Eixo
PVC-U
2
Ball
Boisseau
Bola
Esfera
PVC-U
3
Union nut
Ecrou
Tuerca
Porca
PVC-U
4
Handle
Poignée
Conjunto maneta
Manípulo
PP
5
End connector
Collet
Manguito enlace
Uniao
PVC-U
6
Ball seat
Garniture du boisseau
Asiento bola
Assentamento esfera
HDPE / Teflon8
7
Shaft o-ring
Joint de l'axe
Junta eje
Junta eixo
EPDM / Viton8
CO
Body o-ring
Joint du corps
Junta cuerpo
Junta corpo
EPDM / Viton8
9
Dampener seal
Joint siège
Junta amortiguación
Junta amortecimento
EPDM / Viton8
10
End connector o-ring
Joint du collet
Junta manguito
Junta colarinho
EPDM / Viton8
11
Body
Corps
Cuerpo
Corpo
PVC-U
12
Seal-carrier
Porte-joint
Portajuntas
Porta-juntas
PVC-U
68
