LlCepex

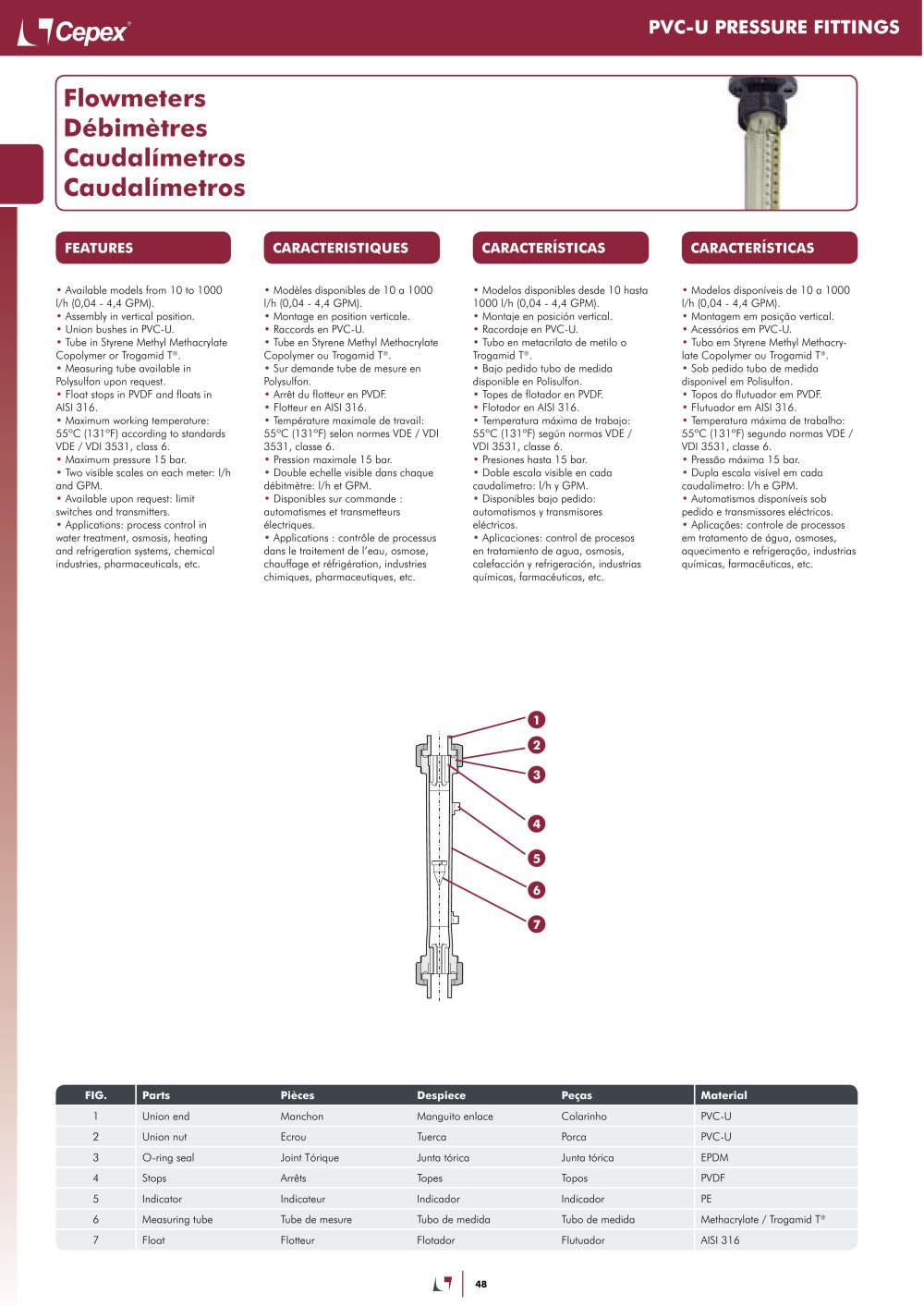

PVC-U PRESSURE FITTINGS
CARACTERÍSTICAS
CARACTERÍSTICAS
FEATURES
CARACTERISTIQUES
• Available models from 10 to 1000 l/h (0,04 - 4,4 GPM).
• Assembly in vertical position.
• Union bushes in PVC-U.
• Tube in Styrene Methyl Methacrylate Copolymer or Trogamid T®.
• Measuring tube available in Polysulfon upon request.
• Float stops in PVDF and floats in AISI 316.
• Maximum working temperature: 55°C (131°F) according to standards VDE / VDI 3531, class 6.
• Maximum pressure 15 bar.
• Two visible industrial scales on each meter: l/h
and GPM.
• Available upon request: limit switches and transmitters.
• Applications: process control in water treatment, osmosis, heating and refrigeration systems, chemical industries, pharmaceuticals, etc.
• Modèles disponibles de 10 a 1000 l/h (0,04 - 4,4 GPM).
• Montage en position verticale.
• Raccords en PVC-U.
• Tube en Styrene Methyl Methacrylate Copolymer ou Trogamid T®.
• Sur demande tube de mesure en Polysulfon.
• Arrêt du flotteur en PVDF.
• Flotteur en AISI 316.
• Température maximale de travail: 55°C (131°F) selon normes VDE / VDI 3531, classe 6.
• Pression maximale 15 bar.
• Double echelle visible dans chaque
débitmètre: l/h et GPM.
• Disponibles sur commande : automatismes et transmetteurs électriques.
• Applications : contrôle de processus dans le traitement de l'eau, osmose, chauffage et réfrigération, industries chimiques, pharmaceutiques, etc.
• Modelos disponibles desde 10 hasta 1000 l/h (0,04 - 4,4 GPM).
• Montaje en posición vertical.
• Racordaje en PVC-U.
• Tubo en metacrilato de metilo o Trogamid T®.
• Bajo pedido tubo de medida disponible en Polisulfon.
• Topes de flotador en PVDF.
• Flotador en AISI 316.
• Temperatura máxima de trabajo: 55°C (131°F) según normas VDE / VDI 3531, classe 6.
• Presiones hasta 15 bar.
• Doble escala visible en cada caudalímetro: l/h y GPM.
• Disponibles bajo pedido: automatismos y transmisores eléctricos.
• Aplicaciones: control de procesos en tratamiento de agua, osmosis, calefacción y refrigeración, industrias químicas, farmacéuticas, etc.
• Modelos disponíveis de 10 a 1000
l/h (0,04 - 4,4 GPM).
• Montagem em posicao vertical.
• Acessórios em PVC-U.
• Tubo em Styrene Methyl Methacry-late Copolymer ou Trogamid T®.
• Sob pedido tubo de medida disponivel em Polisulfon.
• Topos do flutuador em PVDF.
• Flutuador em AISI 316.
• Temperatura máxima de trabalho: 55°C (131°F) segundo normas VDE /
VDI 3531, classe 6.
• Pressao máxima 15 bar.
• Dupla escala visível em cada caudalímetro: l/h e GPM.
• Automatismos disponíveis sob pedido e transmissores eléctricos.
• Aplicacoes: controle de processos em tratamento de água, osmoses, aquecimento e refrigeracao, industrias químicas, farmacéuticas, etc.
FIG.
Parts
Pièces
Despiece
Peças
Material
1
Union end
Manchon
Manguito enlace
Colarinho
PVC-U
2
Union nut
Ecrou
Tuerca
Porca
PVC-U
3
Joint Torique
Junta tórica
Junta tórica
EPDM
4
Stops
Arrêts
Topes
Topos
PVDF
5
Indicator
Indicateur
Indicador
Indicador
PE
6
Measuring tube
Tube de mesure
Tubo de medida
Tubo de medida
Methacrylate / Trogamid T®
7
Float
Flotteur
Flotador
Flutuador
AISI 316
48
