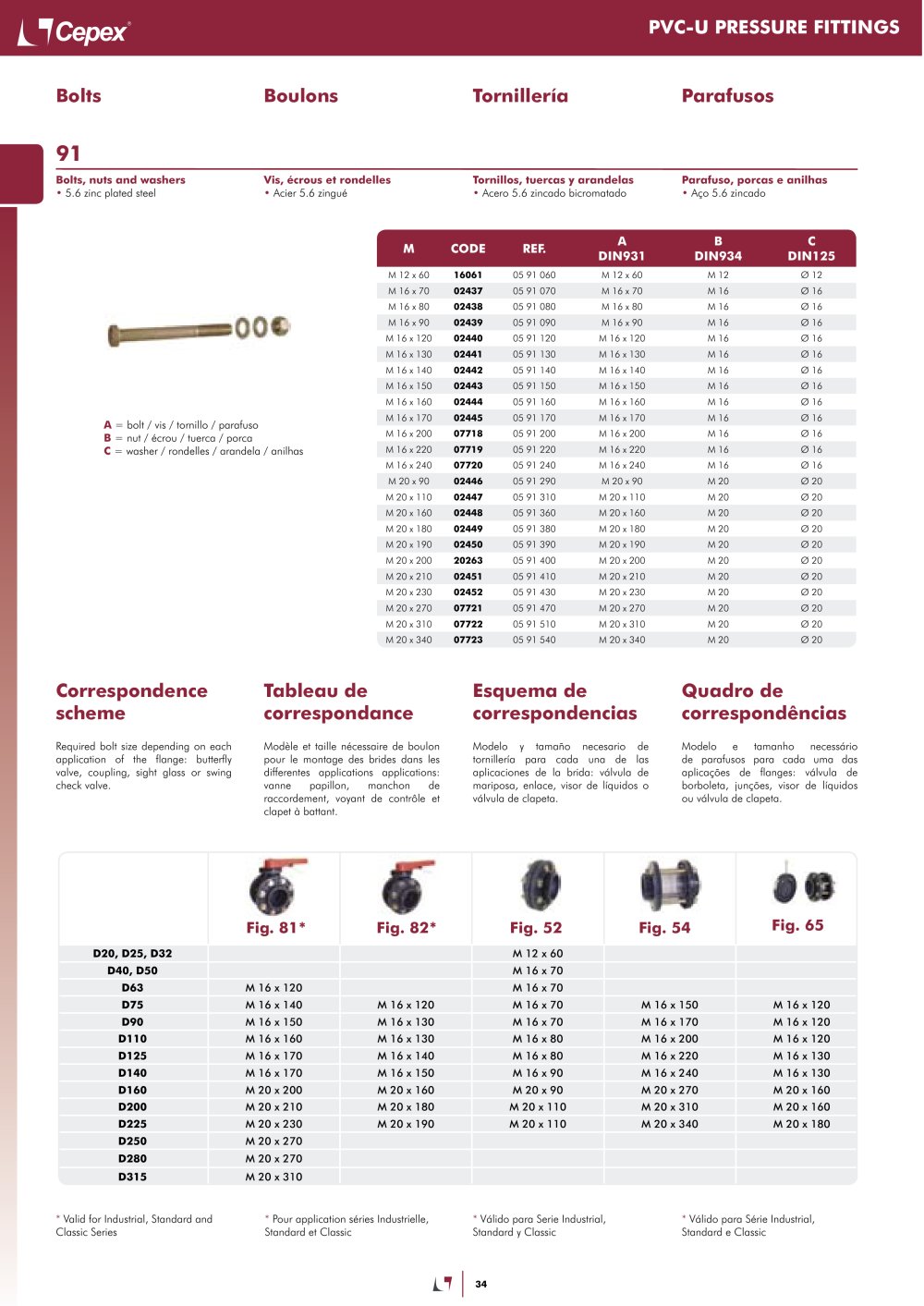

PVC-U PRESSURE FITTINGS
Bolts
Boulons
Tornillería
Parafusos
91
Bolts, nuts and washers
• 5.6 zinc plated steel
Vis, écrous et rondelles
• Acier 5.6 zingué
Tornillos, tuercas y arandelas
• Acero 5.6 zincado bicromatado
Parafuso, porcas e anilhas
• Aço 5.6 zincado
M
CODE
REF.
A
DIN931
B
DIN934
C
DIN125
M 12 x 60
16061
05 91 060
M 12 x 60
M 12
0 12
M 16 x 70
02437
05 91 070
M 16 x 70
M 16
0 16
M 16 x 80
02438
05 91 080
M 16 x 80
M 16
0 16
M 16 x 90
02439
05 91 090
M 16 x 90
M 16
0 16
M 16 x 120
02440
05 91 120
M 16 x 120
M 16
0 16
M 16 x 130
02441
05 91 130
M 16 x 130
M 16
0 16
M 16 x 140
02442
05 91 140
M 16 x 140
M 16
0 16
M 16 x 150
02443
05 91 150
M 16 x 150
M 16
0 16
M 16 x 160
02444
05 91 160
M 16 x 160
M 16
0 16
M 16x 170
02445
05 91 170
M 16 x 170
M 16
0 16
M 16 x 200
07718
05 91 200
M 16 x 200
M 16
0 16
M 16 x 220
07719
05 91 220
M 16 x 220
M 16
0 16
M 16 x 240
07720
05 91 240
M 16 x 240
M 16
0 16
M 20 x 90
02446
05 91 290
M 20 x 90
M 20
0 20
M 20 x 110
02447
05 91 310
M 20 x 110
M 20
0 20
M 20 x 160
02448
05 91 360
M 20 x 160
M 20
0 20
M 20 x 180
02449
05 91 380
M 20 x 180
M 20
0 20
M 20 x 190
02450
05 91 390
M 20 x 190
M 20
0 20
M 20 x 200
20263
05 91 400
M 20 x 200
M 20
0 20
M 20 x 210
02451
05 91 410
M 20 x 210
M 20
0 20
M 20 x 230
02452
05 91 430
M 20 x 230
M 20
0 20
M 20 x 270
07721
05 91 470
M 20 x 270
M 20
0 20
M 20 x 310
07722
05 91 510
M 20 x 310
M 20
0 20
M 20 x 340
07723
05 91 540
M 20 x 340
M 20
0 20
A = bolt / vis / tornillo / parafuso
B = nut / écrou / tuerca / porca
C = washer / rondelles / arandela / anilhas
Correspondence scheme
Required bolt size depending on each application of the flange: butterfly valve, coupling, sight glass or swing check valve.
Tableau de correspondance
Modèle et taille nécessaire de boulon pour le montage des brides dans les differentes applications applications: vanne papillon, manchon de raccordement, voyant de contrôle et clapet à battant.
Esquema de correspondencias
Modelo y tamaño necesario de tornillería para cada una de las aplicaciones de la brida: válvula de mariposa, enlace, visor de líquidos o válvula de clapeta.
Quadro de correspondencias
Modelo e tamanho necessàrio de parafusos para cada uma das aplicacoes de flanges: válvula de borboleta, ¡uncoes, visor de líquidos ou válvula de clapeta.
ft ft # **
Fig. 65
Fig. 81*
Fig. 82*
Fig. 52
Fig. 54
D20, D25, D32
M 12 x 60
D40, D50
M 16 x 70
D63
M 16x 120
M 16 x 70
D75
M 16x140
M 16 x 120
M 16 x 70
M 16x150
M 16 x 120
D90
M 16x150
M 16 x 130
M 16 x 70
M 16 x170
M 16 x 120
D110
M 16 x160
M 16 x 130
M 16 x 80
M 16x200
M 16 x 120
D125
M 16 x170
M 16 x 140
M 16 x 80
M 16x220
M 16 x 130
D140
M 16 x170
M 16 x 150
M 16 x 90
M 16 x 240
M 16 x 130
D160
M 20 x 200
M 20x 160
M 20 x 90
M 20x270
M 20x 160
D200
M 20x210
M 20x 180
M 20 x 110
M 20x310
M 20x160
D225
M 20 x 230
M 20x 190
M 20 x 110
M 20 x 340
M 20x 180
D250
M 20x270
D280
M 20x270
D315
M 20x310
* Valid for Industrial, Standard and Classic Series
* Pour application séries Industrielle, Standard et Classic
* Válido para Serie Industrial, Standard y Classic
* Válido para Série Industrial, Standard e Classic
