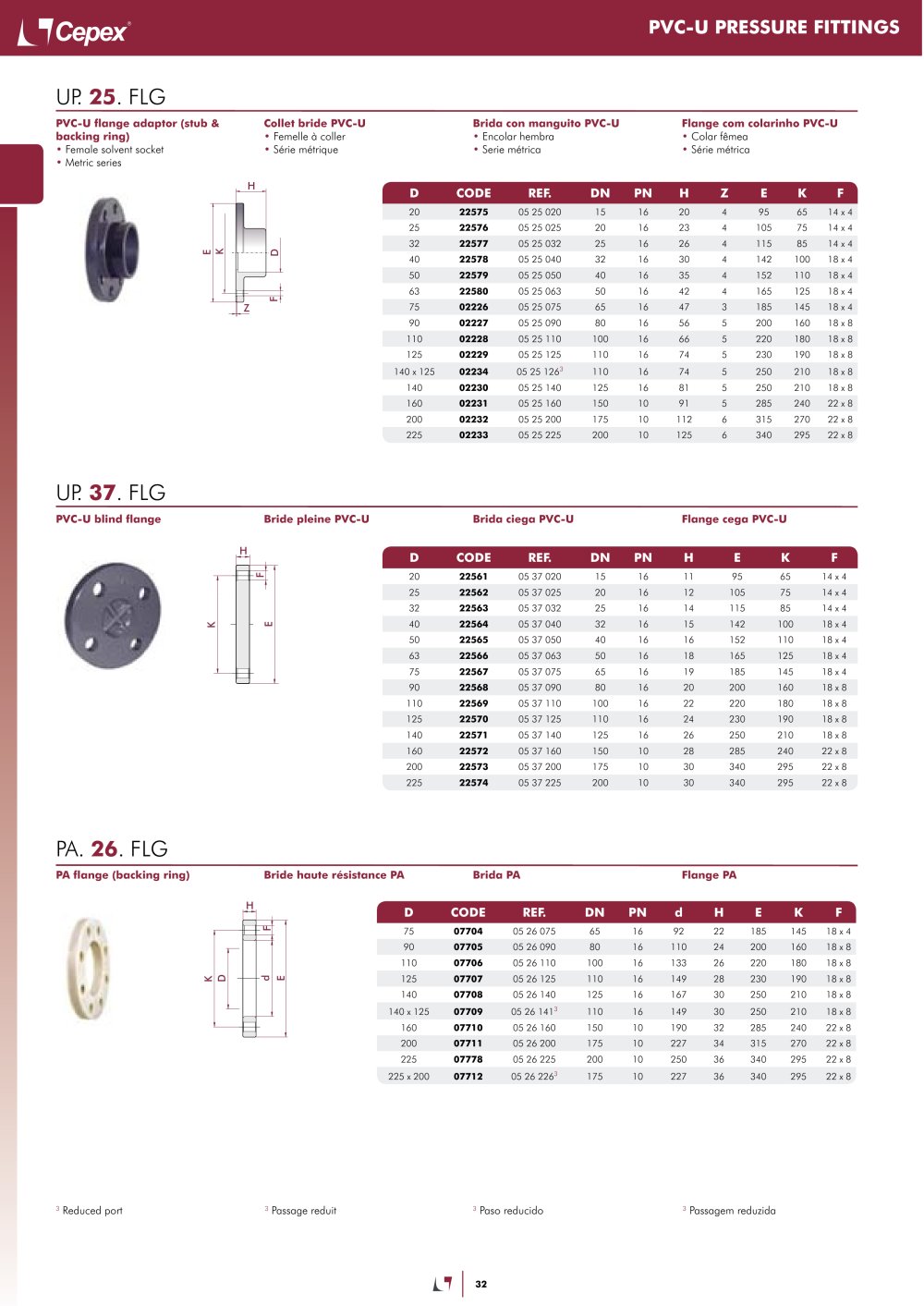

PVC-U PRESSURE FITTINGS

UP 25. FLG

PVC-U flange adaptor (stub & backing ring)

• Female solvent socket

• Metric series

Collet bride PVC-U

• Femelle à coller

• Série métrique

Brida con manguito PVC-U

• Encolar hembra

Flange com colarinho PVC-U

• Colar fêmea


		• Serie métrica				• Série métrica
	D	CODE	REF.	DN	PN	H	Z	E	K
	20	22575	05 25 020	15	16	20	4	95	65
	25	22576	05 25 025	20	16	23	4	105	75
	32	22577	05 25 032	25	16	26	4	115	85
	40	22578	05 25 040	32	16	30	4	142	100
	50	22579	05 25 050	40	16	35	4	152	110
	63	22580	05 25 063	50	16	42	4	165	125
	75	02226	05 25 075	65	16	47	3	185	145
	90	02227	05 25 090	80	16	56	5	200	160
	110	02228	05 25 110	100	16	66	5	220	180
	125	02229	05 25 125	110	16	74	5	230	190
	140x 125	02234	05 25 126³	110	16	74	5	250	210
	140	02230	05 25 140	125	16	81	5	250	210
	160	02231	05 25 160	150	10	91	5	285	240
	200	02232	05 25 200	175	10	112	6	315	270
	225	02233	05 25 225	200	10	125	6	340	295

F

14 x 4 14 x 4 14 x 4 18 x 4 18 x 4 18 x 4 18 x 4 18 x 8 18 x 8 18 x 8 18 x 8 18 x 8 22 x 8 22 x 8 22 x 8

UFP 37. FLG

PVC-U blind flange

Bride pleine PVC-U

Brida ciega PVC-U

Flange cega PVC-U


	_D	CODE	REF.	DN	PN	H	E	K	F
	20	22561	05 37 020	15	16	11	95	65	14 x 4
	25	22562	05 37 025	20	16	12	105	75	14 x 4
	32	22563	05 37 032	25	16	14	115	85	14 x 4
	40	22564	05 37 040	32	16	15	142	100	18 x 4
	50	22565	05 37 050	40	16	16	152	110	18 x 4
	63	22566	05 37 063	50	16	18	165	125	18 x 4
	75	22567	05 37 075	65	16	19	185	145	18 x 4
	90	22568	05 37 090	80	16	20	200	160	18 x 8
	110	22569	05 37 110	100	16	22	220	180	18 x 8
	125	22570	05 37 125	110	16	24	230	190	18 x 8
	140	22571	05 37 140	125	16	26	250	210	18 x 8
	160	22572	05 37 160	150	10	28	285	240	22 x 8
	200	22573	05 37 200	175	10	30	340	295	22 x 8
	225	22574	05 37 225	200	10	30	340	295	22 x 8

PA. 26. FLG

Brida PA

Flange PA

PA flange (backing ring)

Bride haute résistance PA


	_D	CODE	REF.	DN	PN	d	H	E	K	F
	75	07704	05 26 075	65	16	92	22	185	145	18 x 4
	90	07705	05 26 090	80	16	110	24	200	160	18 x 8
	110	07706	05 26 110	100	16	133	26	220	180	18 x 8
	125	07707	05 26 125	110	16	149	28	230	190	18 x 8
	140	07708	05 26 140	125	16	167	30	250	210	18 x 8
	140 x 125	07709	05 26 141³	110	16	149	30	250	210	18 x 8
	160	07710	05 26 160	150	10	190	32	285	240	22 x 8
	200	07711	05 26 200	175	10	227	34	315	270	22 x 8
	225	07778	05 26 225	200	10	250	36	340	295	22 x 8
	225 x 200	07712	05 26 226³	175	10	227	36	340	295	22 x 8

Reduced port

Passage reduit

Paso reducido

Passagem reduzida

LI

32
