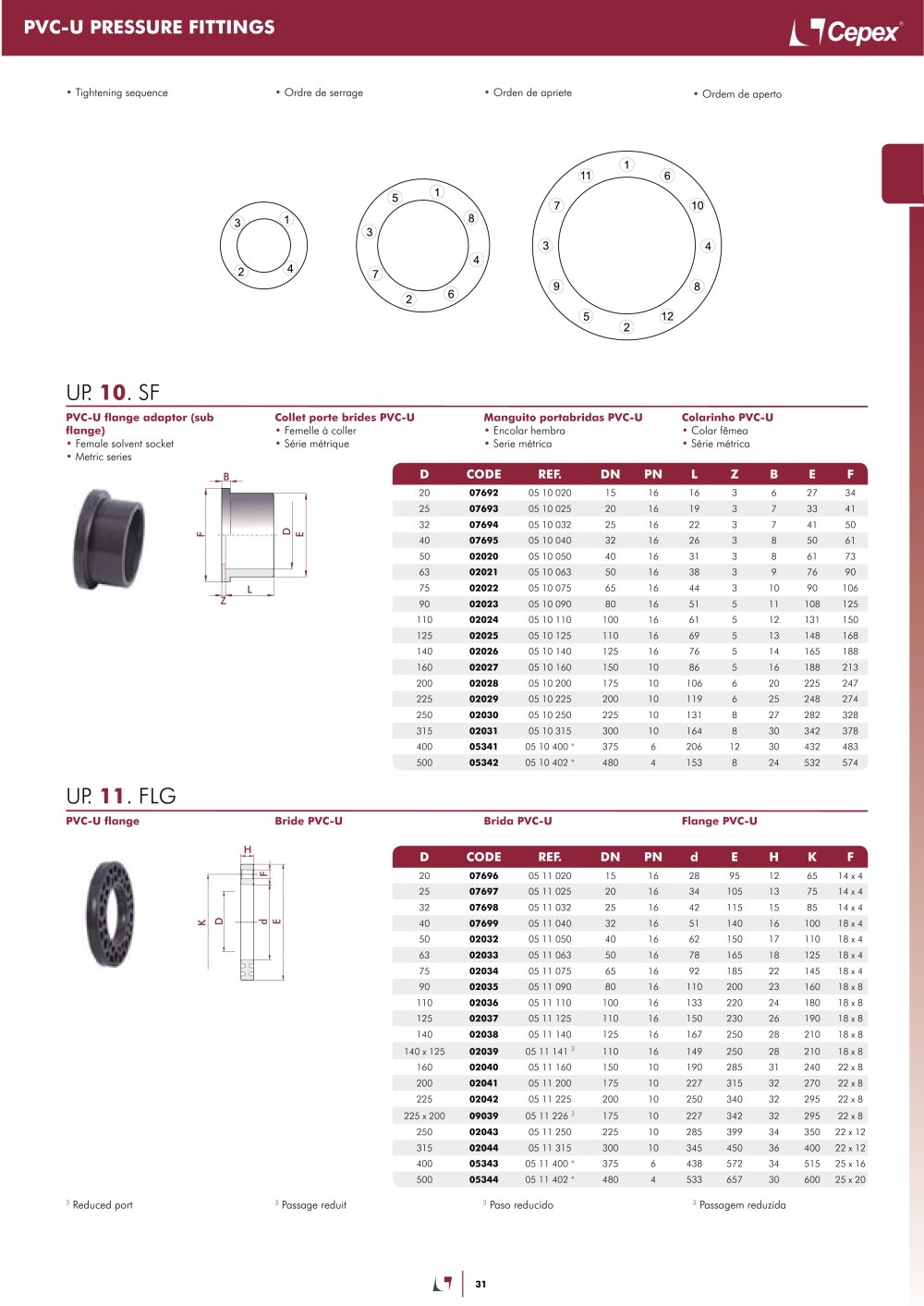

LlCepex

PVC-U PRESSURE FITTINGS

Tightening sequence

Ordre de serrage

Orden de apriete

Ordem de aperto

UP 10. SF

PVC-U flange adaptor (sub flange)

• Female solvent socket

• Metric series

Collet porte brides PVC-U

• Femelle à coller

• Série métrique

Manguito portabridas PVC-U

• Encolar hembra

• Serie métrica

Colarinho PVC-U

• Colar fêmea

• Série métrica


	D		CODE	REF.	DN	PN	L	Z	B	E	F
	20		07692	05 10 020	15	16	16	3	6	27	34
	25		07693	05 10 025	20	16	19	3	7	33	41
	32		07694	05 10 032	25	16	22	3	7	41	50
	40		07695	05 10 040	32	16	26	3	8	50	61
	50		02020	05 10 050	40	16	31	3	8	61	73
	63		02021	05 10 063	50	16	38	3	9	76	90
	75		02022	05 10 075	65	16	44	3	10	90	106
	90		02023	05 10 090	80	16	51	5	11	108	125
	110		02024	05 10 110	100	16	61	5	12	131	150
	125		02025	05 10 125	110	16	69	5	13	148	168
	140		02026	05 10 140	125	16	76	5	14	165	188
	160		02027	05 10 160	150	10	86	5	16	188	213
	200		02028	05 10 200	175	10	106	6	20	225	247
	225		02029	05 10 225	200	10	119	6	25	248	274
	250		02030	05 10 250	225	10	131	8	27	282	328
	315		02031	05 10 315	300	10	164	8	30	342	378
	400		05341	05 10 400 *	375	6	206	12	30	432	483
	500		05342	05 10 402 *	480	4	153	8	24	532	574
			Brida PVC-U				Flange PVC-U
	^D		CODE	REF.	DN	PN	d	E	H	K	F
	20		07696	05 11 020	15	16	28	95	12	65	14 x 4
	25		07697	05 11 025	20	16	34	105	13	75	14 x 4
	32		07698	05 11 032	25	16	42	115	15	85	14 x 4
	40		07699	05 11 040	32	16	51	140	16	100	18 x 4
	50		02032	05 11 050	40	16	62	150	17	110	18 x 4
	63		02033	05 11 063	50	16	78	165	18	125	18 x 4
	75		02034	05 11 075	65	16	92	185	22	145	18 x 4
	90		02035	05 11 090	80	16	110	200	23	160	18 x 8
	110		02036	05 11 110	100	16	133	220	24	180	18 x 8
	125		02037	05 11 125	110	16	150	230	26	190	18 x 8
	140		02038	05 11 140	125	16	167	250	28	210	18 x 8
	140 x	125	02039	05 11 141 ³	110	16	149	250	28	210	18 x 8
	160		02040	05 11 160	150	10	190	285	31	240	22 x 8
	200		02041	05 11 200	175	10	227	315	32	270	22 x 8
	225		02042	05 11 225	200	10	250	340	32	295	22 x 8
	225 x	200	09039	05 11 226 ³	175	10	227	342	32	295	22 x 8
	250		02043	05 11 250	225	10	285	399	34	350	22 x 12
	315		02044	05 11 315	300	10	345	450	36	400	22 x 12
	400		05343	05 11 400 *	375	6	438	572	34	515	25 x 16
	500		05344	05 11 402 *	480	4	533	657	30	600	25 x 20
			³ Paso reducido				³ Passagem reduzida

UP 11. FLG

PVC-U flange

Bride PVC-U

Reduced port

Passage reduit

31
