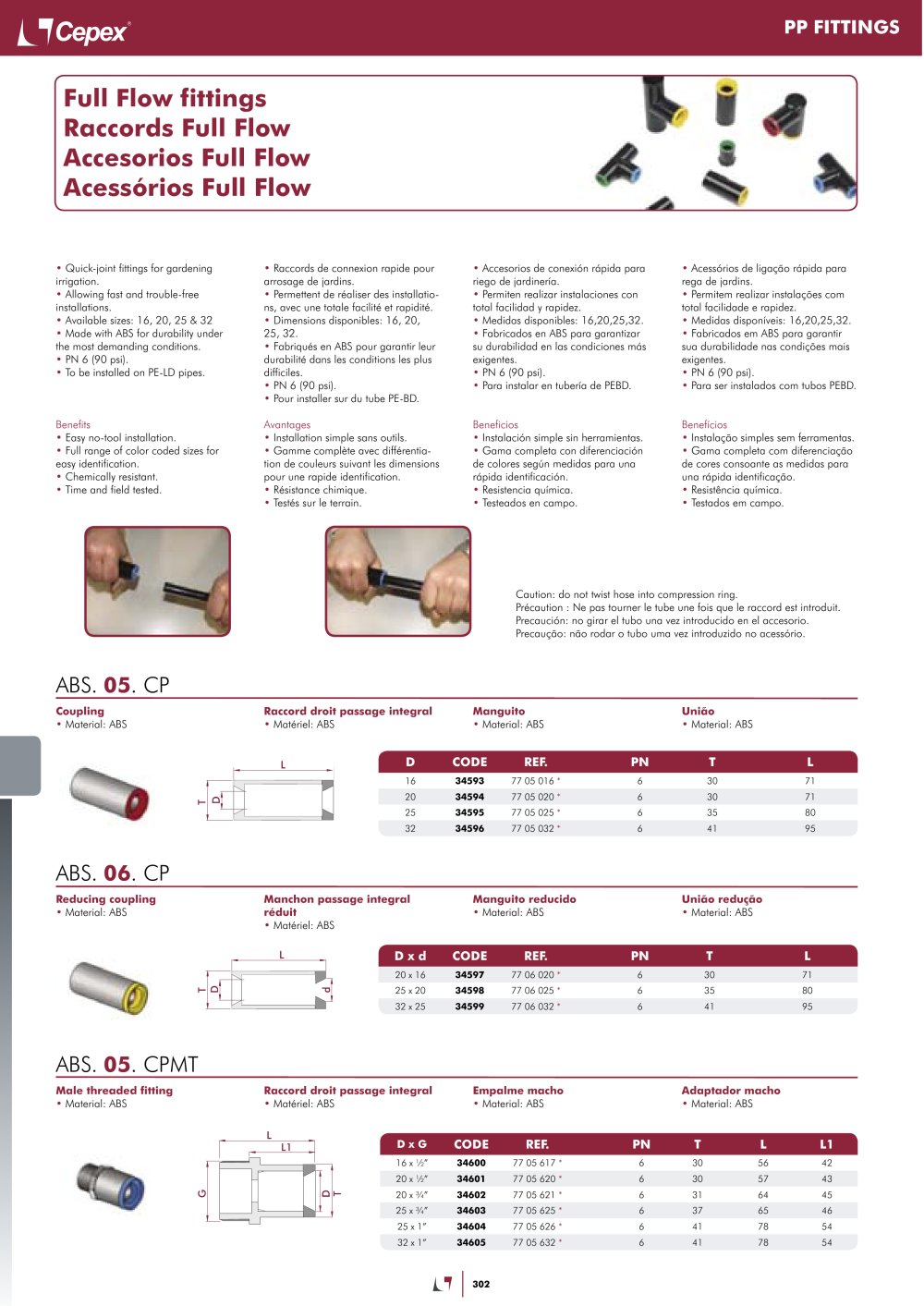

Catalogue - Technical catalog - Cepex SER - (Version JPG)

See other catalogues for Cepex SER

Hose, Manual valve, Check valve, Plastic valve, Relief valve

Text version of the page

• Quick-joint fittings for gardening irrigation.

• Allowing fast and trouble-free installations.

• Available sizes: 16, 20, 25 & 32

• Made with ABS for durability under the most demanding conditions.

• PN 6 (90 psi).

• To be installed on PE-LD pipes.

• Raccords de connexion rapide pour arrosage de jardins.

• Permettent de réaliser des installations, avec une totale facilité et rapidité.

• Dimensions disponibles: 16, 20, 25,32.

• Fabriqués en ABS pour garantir leur durabilité dans les conditions les plus difficiles.

• PN 6 (90 psi).

• Pour installer sur du tube PE-BD.

• Accesorios de conexión rápida para riego de jardinería.

• Permiten realizar instalaciones con total facilidad y rapidez.

• Medidas disponibles: 16,20,25,32.

• Fabricados en ABS para garantizar su durabilidad en las condiciones más exigentes.

• PN 6 (90 psi).

• Para instalar en tubería de PEBD.

• Acessórios de ligaçâo rápida para rega de jardins.

• Permitem realizar instalaçôes com total facilidade e rapidez.

• Medidas disponíveis: 16,20,25,32.

• Fabricados em ABS para garantir sua durabilidade nas condiçôes mais exigentes.

• PN 6 (90 psi).

• Para ser instalados com tubos PEBD.

Benefits

• Easy no-tool installation.

• Full range of color coded sizes for easy identification.

• Chemically resistant.

• Time and field tested.

Avantages

• Installation simple sans outils.

• Gamme complète avec différentia-tion de couleurs suivant les dimensions pour une rapide identification.

• Résistance chimique.

• Testés sur le terrain.

Beneficios

• Instalación simple sin herramientas.

• Gama completa con diferenciación de colores según medidas para una rápida identificación.

• Resistencia química.

• Testeados en campo.

Benefícios

• Instalacáo simples sem ferramentas.

• Gama completa com diferenciacáo de cores consoante as medidas para una rápida identificacáo.

• Resistencia química.

• Testados em campo.

Caution: do not twist hose into compression ring. Précaution : Ne pas tourner le tube une fois que le raccord est introduit. Precaución: no girar el tubo una vez introducido en el accesorio. Precauçâo: nâo rodar o tubo uma vez introduzido no acessório.

ABS. 05. CP

Coupling

• Material: ABS

Raccord droit passage integral

• Matériel: ABS

Material: ABS

16 20 25 32

34593 34594 34595 34596

77 05 016 * 77 05 020 *

77 05 025 * 77 05 032 *

6 6 6 6

30 30 35

71 71

ABS. 06. CP

Reducing coupling

• Material: ABS

Manchon passage integral réduit

• Matériel: ABS

Manguito reducido

• Material: ABS

Uniâo reduçâo

• Material: ABS


CODE	REF.	PN	T
34597	77 06 020 *	6	30
34598	77 06 025 *	6	35
34599	77 06 032 *	6	41

D x d

20 x 16 25 x 20

32 x 25



			-V
	I_		--Éï

ABS. 05. CPMT

Male threaded fitting

• Material: ABS


Empalme macho • Material: ABS			Adaptador macho • Material: ABS
CODE	REF.	PN	T	L
34600	77 05 617 *	6	30	56	42
34601	77 05 620 *	6	30	57	43
34602	77 05 621 *	6	31	64	45
34603	77 05 625 *	6	37	65	46
34604	77 05 626 *	6	41	78	54
34605	77 05 632 *	6	41	78	54

Raccord droit passage integra

• Matériel: ABS

D x <

16 x V4" 20 x V4" 20 x %" 25 x %" 25 x 1" 32 x 1"

302
