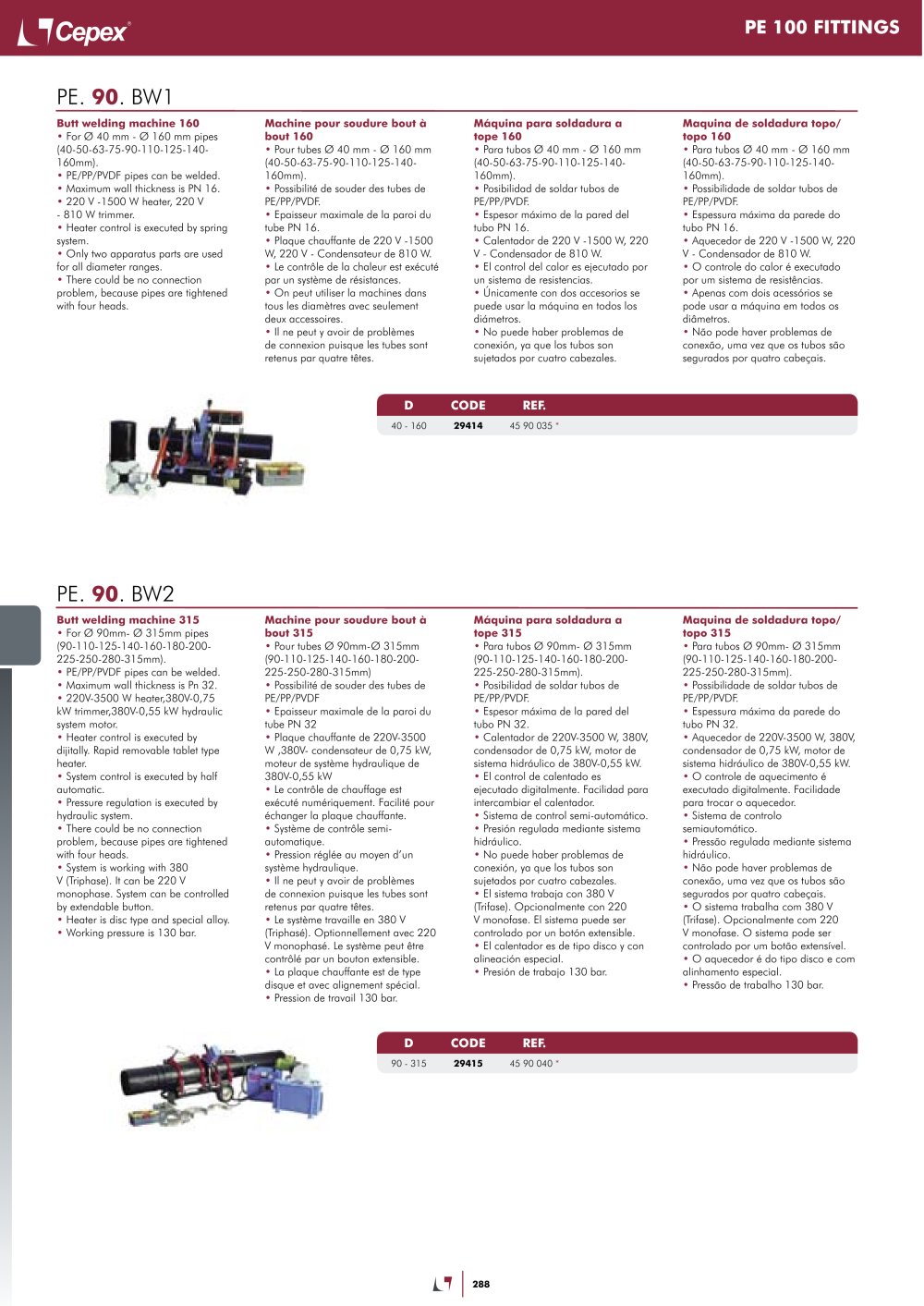

PE 100 FITTINGS
PE. 90. BW1
Butt welding machine 160
• For 0 40 mm - 0 160 mm pipes (40-50-63-75-90-110-125-140-160mm).
• PE/PP/PVDF pipes can be welded.
• Maximum wall thickness is PN 16.
• 220 V -1500 W heater, 220 V - 810 W trimmer.
• Heater control is executed by spring system.
• Only two apparatus parts are used for all diameter ranges.
• There could be no connection problem, because pipes are tightened with four heads.
Machine pour soudure bout à bout 160
• Pour tubes 0 40 mm - 0 160 mm (40-50-63-75-90-110-125-140-160mm).
• Possibilité de souder des tubes de PE/PP/PVDF.
• Epaisseur maximale de la paroi du tube PN 16.
• Plaque chauffante de 220 V -1500 W, 220 V - Condensateur de 810 W.
• Le contrôle de la chaleur est exécuté par un système de résistances.
• On peut utiliser la machines dans tous les diamètres avec seulement deux accessoires.
• Il ne peut y avoir de problèmes de connexion puisque les tubes sont retenus par quatre têtes.
Máquina para soldadura a tope 160
• Para tubos 0 40 mm - 0 160 mm (40-50-63-75-90-110-125-140-160mm).
• Posibilidad de soldar tubos de PE/PP/PVDF.
• Espesor máximo de la pared del tubo PN 16.
• Calentador de 220 V -1500 W, 220 V - Condensador de 810 W.
• El control del calor es ejecutado por un sistema de resistencias.
• Únicamente con dos accesorios se puede usar la máquina en todos los diámetros.
• No puede haber problemas de conexión, ya que los tubos son sujetados por cuatro cabezales.
Maquina de soldadura topo/ topo 160
• Para tubos 0 40 mm - 0 160 mm
(40-50-63-75-90-110-125-140-160mm).
• Possibilidade de soldar tubos de
PE/PP/PVDF.
• Espessura máxima da parede do
tubo PN 16.
• Aquecedor de 220 V -1500 W, 220
V - Condensador de 810 W.
• O controle do calor é executado por um sistema de resistencias.
• Apenas com dois acessórios se pode usar a máquina em todos os diámetros.
• Nao pode haver problemas de conexao, uma vez que os tubos sao segurados por quatro cabegais.
D
CODE
REF.
45 90 035
40 - 160
29414
PE. 90. BW2
Butt welding machine 315
• For 0 90mm- 0 315mm pipes (90-110-125-140-160-180-200-225-250-280-315mm).
• PE/PP/PVDF pipes can be welded.
• Maximum wall thickness is Pn 32.
• 220V-3500 W heater,380V-0,75 kW trimmer,380V-0,55 kW hydraulic system motor.
• Heater control is executed by dijitally. Rapid removable tablet type heater.
• System control is executed by half automatic.
• Pressure regulation is executed by hydraulic system.
• There could be no connection problem, because pipes are tightened with four heads.
• System is working with 380 V (Triphase). It can be 220 V monophase. System can be controlled by extendable button.
• Heater is disc type and special alloy.
• Working pressure is 130 bar.
Machine pour soudure bout à bout 315
• Pour tubes 0 90mm-0 315mm
(90-110-125-140-160-180-200-225-250-280-315mm)
• Possibilité de souder des tubes de
PE/PP/PVDF
• Epaisseur maximale de la paroi du
tube PN 32
• Plaque chauffante de 220V-3500
W ,380V- condensateur de 0,75 kW, moteur de système hydraulique de
380V-0,55 kW
• Le contrôle de chauffage est exécuté numériquement. Facilité pour échanger la plaque chauffante.
• Système de contrôle semi-automatique.
• Pression réglée au moyen d'un système hydraulique.
• Il ne peut y avoir de problèmes de connexion puisque les tubes sont retenus par quatre têtes.
• Le système travaille en 380 V (Triphasé). Optionnellement avec 220 V monophasé. Le système peut être contrôlé par un bouton extensible.
• La plaque chauffante est de type disque et avec alignement spécial.
• Pression de travail 130 bar.
Máquina para soldadura a tope 315
• Para tubos 0 90mm- 0 315mm
(90-110-125-140-160-180-200-225-250-280-315mm).
• Posibilidad de soldar tubos de
PE/PP/PVDF.
• Espesor máxima de la pared del
tubo PN 32.
• Calentador de 220V-3500 W, 380V,
condensador de 0,75 kW, motor de sistema hidráulico de 380V-0,55 kW.
• El control de calentado es ejecutado digitalmente. Facilidad para intercambiar el calentador.
• Sistema de control semi-automático.
• Presión regulada mediante sistema hidráulico.
• No puede haber problemas de conexión, ya que los tubos son sujetados por cuatro cabezales.
• El sistema trabaja con 380 V (Trifase). Opcionalmente con 220 V monofase. El sistema puede ser controlado por un botón extensible.
• El calentador es de tipo disco y con alineación especial.
• Presión de trabajo 130 bar.
Maquina de soldadura topo/ topo 315
• Para tubos 0 90mm- 0 315mm (90-110-125-140-160-180-200-225-250-280-315mm).
• Possibilidade de soldar tubos de PE/PP/PVDF.
• Espessura máxima da parede do tubo PN 32.
• Aquecedor de 220V-3500 W, 380V, condensador de 0,75 kW, motor de sistema hidráulico de 380V-0,55 kW.
• O controle de aquecimento é executado digitalmente. Facilidade para trocar o aquecedor.
• Sistema de controlo semiautomático.
• Pressáo regulada mediante sistema hidráulico.
• Náo pode haver problemas de conexáo, uma vez que os tubos sáo segurados por quatro cabegais.
• O sistema trabalha com 380 V (Trifase). Opcionalmente com 220 V monofase. O sistema pode ser controlado por um botáo extensível.
• O aquecedor é do tipo disco e com alinhamento especial.
• Pressáo de trabalho 130 bar.
D
90 - 315
CODE
REF.
29415
45 90 040 *
288
